DL07-C8051F020 C8051F020单片机评估板 C8051F020集成评估板
- 型号：DL07-C8051F020
- 产地：北京
- 供应商：北京北信创展自动化有限公司
- 供应商报价： 电议
- 标签：C8051F020单片机评估板 C8051F020集成评估板,C8051F020单片机评估板 C8051F020集成评估板价格,C8051F020单片机评估板 C8051F020集成评估板厂家
产品信息

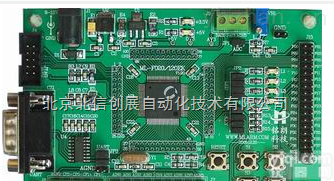

单片机评估板
型号：DL07-C8051F020
:
本评估板是针对C8051F020单片机（SOC）而设计的，包括C8051F020单片机基本外围电路及常用电路，并且将单片机的所有管脚外引以便用户扩展。我们对本单片机常用的
和有特色的功能编写测试程序，本评估板能使开发者迅速掌握C8051F020单片机的软硬件设计，缩短产品的开发周期。
核心MCU资源:C8051F020是完全集成的混合信号系统级MCU芯片。下面列举了一些主要芯片资源：
·高速流水线结构的8051兼容的CIP-51内核（Z大25MIPS）；
·全速非侵入式的系统调试接口（片内）；
·真正12位100ksps的8通道ADC，带PGA和模拟多路开关；8位500ksps的8通道ADC；
·两个12位DAC，可编程更新时序；
·64K字节可在系统编程的FLASH存储器；
·4352（4096+256）字节的片内RAM；
·可寻址64K字节地址空间的外部数据存储器接口；
·硬件实现的SPI，SMBus/IIC和两个UART串行接口；
·5个通用的16位定时器；
·具有5个捕捉/比较模块的可编程计数器/定时器阵列；
·片内看门狗定时器，2个比较器，VDD监视器和温度传感器；
·64个I/O端口；
·-40~85度工业级温度范围；
·2.7V~3.6V工作电压，100脚TQFP封装； 可评估的其它MCU C8051F021，C8051F022，C8051F023； 开发板硬件资源 ·MCU：C8051F020，片内64K FLASH，4352Byte SRAM。
·8路12bit AD采样，通过接线端子引出。
·2路12bit DA，通过接线端子引出。
·1路RS232接口。
·所有管脚外扩。
·4个按键、4个LED等。
·JTAG调试接口。
软件例程简介·8路12位AD转换及串行通信例程；
·2路12位DA转换及键盘驱动例程；标配及光盘内容·ML-F020EK评估板一块；
·一条交叉串口线；
·一个9V直流电源；
·软件光盘一张；光盘内容：· F020EK评估板使用手册；
· F020EK评估板原理图；
· F020EK评估板元器件资料；
· F020EK评估板各种功能测试程序源码；
· KEIL C51 V7.50 开发软件（测试版）；
· 其它产品使用手册；
· 其它相关资料；
