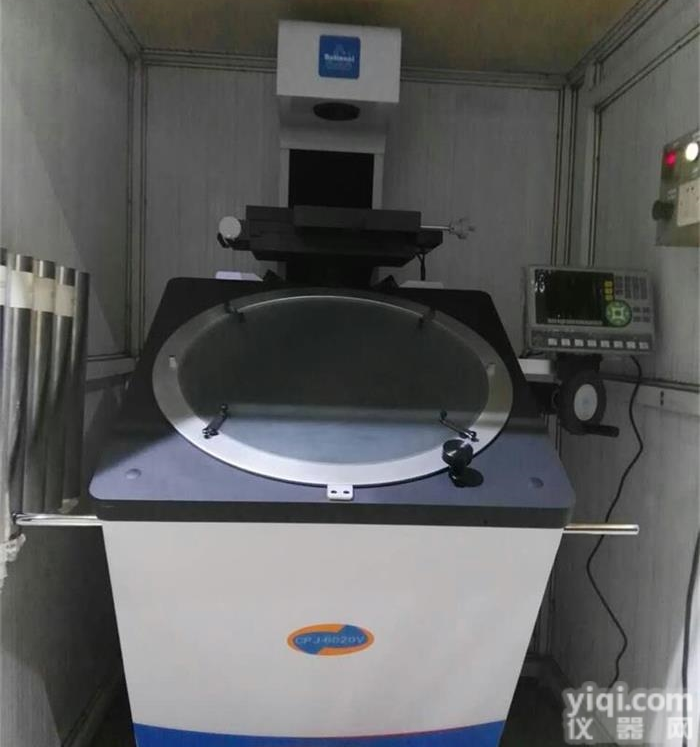

CPJ-6020V 万濠落地式投影仪

用途/应用领域:
CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能GX率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀以及丝攻等各种工具、刀具和零件。技术规格参数：

型号		CPJ-6020V
X轴坐标行程(mm)		200
Y轴坐标行程(mm)		100
金属台面尺寸(mm)		404×265
玻璃台面尺寸(mm)		270×170
数显分辨力(μm)		0.5
示值误差(mm)		2.5+L/75 (L为被测物体长度，单位：mm)
Z轴坐标行程(mm)		50 (调焦)
仪器重量(kg)		360
外形尺寸(mm)		1200×1140×1940
投影屏	尺寸 (mm)	Ф 615，使用范围>Ф600（刻有米字线）
	旋转范围	0~360°
	旋转分辨力	1' or 0.01°
物镜	放大倍数	5× (选)	10× (标)	20× (选)	50× (选)	100× (选)
	物方视场 (mm)	Ф120	Ф60	Ф30	Ф12	Ф6
	工作距离(mm)	242.8	143.2	85.5	92	48.5
	Z大测量高度(mm)	50	50	50	50	48
仪器电源： AC 100-240V 50/60Hz。总功率： 650W
