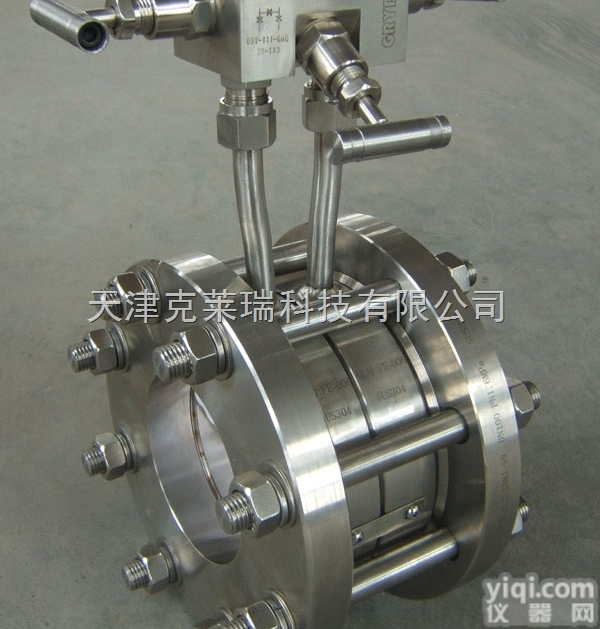

标准孔板/孔板流量计 型号：SS-HQLGB 标准孔板可用于测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。HQLGB标准孔板的详细介绍
概述
HQLGB 标准孔板可用于测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级角接环室取压标准孔板(喷嘴)－法环孔（喷）
型号：HQLGB（P）H-PN-DN-C1
适用压力：Pn0.01～Pn2.5Mpa
适用管径：DN40～DN600
用途及特点：使用于气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、造价低、安装简单、维护方便等特点。
角接环室取压标准孔板(喷嘴)－法环孔（喷）
型号：HQLGB（P）H-PN-DN-C2
适用压力：Pn2.5～Pn6.3Mpa
适用管径：DN40～DN600
用途及特点：使用于较高工作压力气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、使用寿命长、安装维护方便等特点。
角接取压标准孔板(喷嘴)－法孔（喷）
型号：HQLGB（P）H-PN-DN-C3
适用压力：Pn6.3～Pn10Mpa
适用管径：DN40～DN500
用途及特点：使用于高压下气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、安装使用、维护方便等特点。
角接取压标准孔板(喷嘴)－环孔（喷）
型号：HQLGB（P）H-PN-DN-C4
适用压力：Pn2.5～Pn32.0Mpa
适用管径：DN15～DN500
用途及特点：使用于高温高压下的液体，蒸汽及热网管道的流量测量，控制和调节。它具有耐冲击，孔板或喷嘴不易变形，测量精度高、密封性能好，使用寿命长等特点。
角接钻孔取压标准孔板
型号：HQLGBZ-PN-DN-C1
适用压力：Pn0.01～Pn2.5Mpa
适用管径：DN400～DN2000
用途及特点：适用于气体、液体等介质的大管径的流量测量控制和调节。它具有测量精度高、安装使用方便，造价低等特点。
产品选型
型号 |
说 明 |
| HQLGB | 节流装置（ 标准孔板） |
| | 代号 |
按其结构特征的两大基本分类 |
| | K |
孔板 |
| | P |
喷嘴等 |
| |
代号 |
公称压力（105Pa） |
| |
2.5 |
2.5 |
| |
10 |
10 |
| |
16 |
16 |
| |
25 |
25 |
| |
64 |
64 |
| |
100 |
100 |
| |
200 |
200 |
| |
代号 |
口径(mm) |
| | 15～1200 |
15～1200mm |
| |
代号 |
按其结构形式细分 |
| |
H |
标准孔板(环室) |
| |
Y |
标准孔板(法兰) |
| |
K |
标准孔板(钻孔) |
| |
I |
ISA 1932喷嘴 |
| |
L |
长径喷嘴 |
| |
W |
文丘利喷嘴 |
| |
G |
经典文丘利管 |
| |
S |
双重孔板 |
| |
Q |
圆缺孔板 |
| |
Z |
锥形入口孔板 |
| |
R |
1/4圆孔板 |
| |
P |
偏心孔板 |
| |
N |
整体(内藏)孔板 |
| |
X |
楔形孔板 |
| |
T |
不在上述之列的特殊节流装置 |
| |
代号 |
介质 |
| |
1 |
液体 |
| |
2 |
气体 |
| |
3 |
蒸汽 |
| |
4 |
高温液体 |
| |
代号 |
补偿形式 |
| |
N |
不带压力、温度补偿 |
| |
P |
带压力补偿输出 |
| |
T |
带温度补偿输出 |
| |
Q |
带压力、温度补偿输出 |
| |
代号 |
变送器差压量程范围 |
| |
0 |
微差压量程 |
| |
1 |
低差压量程 |
| |
2 |
中差压量程 |
| |
3 |
高差压量程 |
| |
代号 |
是否带现场显示 |
| |
W |
节流装置传感器 |
| |
X |
智能节流装置（流量计） |
