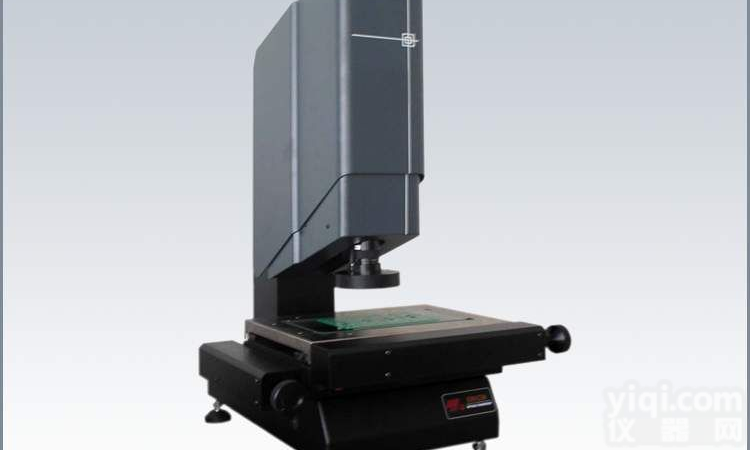

H型（全自动型）影像仪系列
产品用途
    VMS-3020H系列产品是本公司推出的增强型CNC型影像测量仪器。其结构精美观大方，操纵简便，结合本公司自主研发的QIM5008自动测量软件可实现GX率的批量测量。
产品特点
● 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量；
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能；
● 采用亚像素细分技术，提高边界分辨能力；
● 在线SPC数据处理分析，大批量治具测量；
● X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达180mm/s，运行平稳；
● 采用自主开发的嵌入式模块控制系统，将负责的控制系统集成于仪器内部，稳定性更高；
● 采用花岗石低座，性能稳定，不易变形；
● 激光指示器指示测量位置，快速定位；
● 可选配自动变倍功能，无需要重复像素校正实现多倍率下GX测量

技术规格参数
仪器型号	VMS-3020H
工作台	金属台尺寸(mm)		500*330
	玻璃台尺寸(mm)		350*250
	运动行程序(mm)		270*170
仪器重量(kg)		168
外形尺寸(长*宽*高)mm		760*600*900
Z轴升降行程		150mm
X、Y、Z数显解析度		0.5μm
X、Y坐标示值误差		(3+L/75) μm (L为被测长度，单位：mm)
影 像 系 统	摄像机	彩色1/2〞CCD摄像机
	变倍物镜倍率	0.7X--4.5X
	视频总倍率	23.5X--148X
	物方视场	11.1mm--1.7mm (物方视场为对角线的长度)
电 源	AC220V---AC110V   50/60Hz
功 率	250 W(不包含电脑)
仪器配件
仪器配件		1X镜筒(标配)		0.5X镜筒(选配)		工作距离
变倍镜头		0.7X~4.5X		0.7X~4.5X		mm
附加镜		视频倍率	物方视场(mm)	视频倍率	物方视场(mm)
0.5X(选配)		11.8X--74X	22--3.4	5.9X--37X	44--6.8	175
1X(标配)		23.5X--148X	8.1--1.3	16.5X--97.5X	16.2--2.6	92
2X(选配)		47X--296X	5.5--0.9	23.5X--148X	11.1--1.7	36
		电脑		(标配)
		17"显示器		(标配)
		操纵杆		(标配)
		RENISHAW简易测头(标准球)		(选配)
