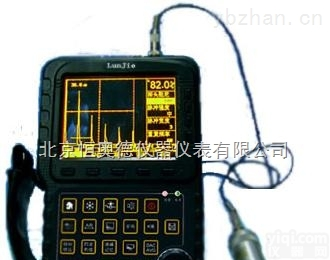

JL-UTL500 全数字超声波探伤仪/便携式全数字超声波探伤仪

全数字超声波探伤仪/便携式全数字超声波探伤仪型号：JL-UTL500
JL-UTL500型是我公司新研制的真彩显示便携式全数字超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器广泛应用在各地特检院、质检院、建设工程质量、锅炉压力容器、工程机械、钢铁冶金、钢结构、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估
■ 执行标准：
◆ 国家标准：
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
◆ 欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备
■ 功能特点：
1. 全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先。
2. 全数字真彩色液晶TFT显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定。
3. 高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。
■ 主要技术参数：
1. 检测范围： 零界面入射～10000mm(钢中、纵波)，可连续调节
2. 工作频率： (0.25～20)MHz
3. 声速范围： (1000～9999)m/s
4. 动态范围： ≥36dB
5. 垂直线性误差： ≤2.5%
6. 水平线性误差： ≤0.1%
7. 分 辨 力： >40dB(5P14)
8. 探伤灵敏度余量： 62dB(深200mmФ2 平底孔)
9. 数字YZ： (0～80)%，不影响线性与增益
10.电噪声电平： ≤10%
11.探伤通道： 100组探伤工作通道
12.探头接口： Q9-Q9
11.探头类型： 单探头、斜探头、双晶探头、穿透探头
12.闸 门： 进波门、失波门；单闸门读数、双闸门读数
13.报 警： 蜂鸣报警，LED 灯报警
14.电源电压： 直流（DC）9V；锂电池连续工作6～8 小时以上
15.外型尺寸： 263×170×61(mm)
16.重 量： 1.5Kg
17.环境温度： (-10～50)℃
18.相对湿度： (20～95)%RH
便携式全数字超声波探伤仪/便携式超声波探伤仪 型号：LJ-UTL350

LJ-UTL350型是我公司新研制的真彩显示便携式全数字超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器广泛应用在各地特检院、质检院、建设工程质量、锅炉压力容器、工程机械、钢铁冶金、钢结构、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估 ■ 执行标准： ◆ 国家标准： 1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》 2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》 3. JB/T 10062-1999《超声探伤用探头性能测试方法》 4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》 5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》） ◆ 欧洲标准（EN12668）包括有三个部分： 1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器 2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头 3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备 ■ 功能特点： 1. 全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先。 2. 全数字真彩色液晶TFT显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定。 3. 高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。 ■ 主要技术参数： 1. 检测范围： 零界面入射～6000mm(钢中、纵波)，可连续调节 2. 工作频率： (0.25～20)MHz 3. 声速范围： (1000～9999)m/s 4. 动态范围： ≥36dB 5. 垂直线性误差： ≤2.5% 6. 水平线性误差： ≤0.1% 7. 分 辨 力： >40dB(5P14) 8. 探伤灵敏度余量： 62dB(深200mmФ2 平底孔) 9. 数字YZ： (0～80)%，不影响线性与增益 10.电噪声电平： ≤10% 11.探伤通道： 100组探伤工作通道 12.探头接口： Q9-Q9 11.探头类型： 单探头、斜探头、双晶探头、穿透探头 12.闸 门： 进波门、失波门；单闸门读数、双闸门读数 13.报 警： 蜂鸣报警，LED 灯报警 14.电源电压： 直流（DC）9V；锂电池连续工作6～8 小时以上 15.外型尺寸： 263×170×61(mm) 16.重 量： 1.5Kg 17.环境温度： (-10～50)℃ 18.相对湿度： (20～95)%RH 注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得的。 ■ 放大接收： 1. 硬件实时采样：10 位AD 转换器，采样速度160MHz，波形高度保真 2. 检波方式： 正半波、负半波、全波、射频检波 3. 滤波频带： （0.5～20）MHz，根据探头频率全自动匹配，无需手动设置 4. 闸门读数： 单闸门和双闸门读数方式可选；闸门内峰值读数 5. 增 益： 总增益量110dB，设0、0.1dB、1dB、2dB、6dB 步进值，独特的全自动 增益调节及扫查增益功能，使探伤既快捷又准确 ■ 探伤功能： 1. 波峰记忆： 实时检索缺陷Z高波，记录缺陷Z大值 2. Φ值计算： 直探头锻件探伤找准缺陷Z高波后自动计算、显示缺陷当量尺寸 3. 缺陷定位： 实时显示缺陷水平、深度（垂直）、声程位置 4. 缺陷定量： 缺陷当量dB 值实时显示 5. 缺陷定性： 通过回波包络波形，方便人工经验判断 6. 曲面修正： 用于曲面工件探伤，可实时显示缺陷周向位置 7. DAC/AVG： 曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动 浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG 曲线 8. 裂纹测高： 利用端点衍射波自动测量、计算裂纹高度。 9. 门内展宽： 放大回波细节，便于回波分析 10.动态记录： 检测实时动态记录波形，存储、回放 11.波形冻结： 冻结屏幕上显示的波形，便于缺陷分析 12.板厚输入： 输入工件厚度，二次波三次波及多次波探的缺陷仪器显示缺陷实际深度 13.焊缝图示： 显示焊缝坡口形式和声束走向，直观显示缺陷位置 14.内置标准： 可自由设置各行业探伤工艺标准 15.回波编码： 输入工件厚度，仪器根据一次波、二次波及多次波的区域能生成不同的背 景色彩 16. B 型扫描： 实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。 ■ 发射脉冲： 1.脉冲幅度： 低(300伏)、中(500伏)、高(700伏)分级选择，适用探头范围广 2.脉冲宽度： 在(0.1～0.5)μs 范围内连续调节，以匹配不同频率的探头 3.探头阻尼： 100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求 4.工作方式： 直探头、斜探头、双晶探头、穿透探伤 ■ 闸门报警： 门位、门宽、门高任意可调；B 闸门可选择设置进波报警或失波报警；闸 门内蜂鸣声和LED 灯(吵噪环境中LED 灯报警非常有效)报警及关闭 ■ 数据存储： 100 组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设 置各行业探伤标准；可存储1000 幅探伤回波信号及参数，实现存储、读出及通过USB接口传输 ■ 实时时钟： 实时探伤日期、时间的跟踪记录，并记录存储 ■ 通讯接口： USB2.0 高速通讯传输接口 ■ 电池模块： 高容量锂电池模块，在线充电和脱机充电两种充电方式，方便探伤人员使用 ■ 基本配置： 主机 直探头 2.5MHz203A/9V电源适配器 探头连接电缆 斜探头5MHz8×9K2 耦合剂 充电锂电池、充电器 背带 连接电脑驱动软件 PC端通讯软件 通讯电缆 ■ 可选附件： 各种探头、试块 串行打印机TPUP-NH ■ 服务承诺： 1. 免费提供上门调试、技术培训。 2. 免费提供整机二年保修，终身维修。

全数字超声波探伤仪/便携式数字超声波探伤仪 型号：LJ-UT320
LJ-UT320数字超声波探伤仪
■ 仪器特点：
1. 省电，耗电仅2瓦，4节5号Ni-MH电池，2500mAh，充电后可工作5～6.5小时。
2. 采用可变等分刻度技术，估算回波距离非常方便。
3. 采用回波显示区左右分屏显示模式。
4. 具有界面波锁定功能，可使用液浸法探伤或测厚。
5. 具有波形扩展功能，扩展程度和进波门宽度无关，而且可以任意连续改变扩展程度。
6. 具有动态波形描绘功能，能画出动态波形曲线 （移动探头位置同回波高度的关系），便于分析缺陷性质，实时画出一条回波峰点轨迹曲线，水平方向代表探头在缺陷上方来回移动距离，根据曲线形状，可以邦助分析缺陷性质。
7. 具有高速自动高度功能，按键后，仪器会自动改变增益，使回波高度达到规定值。
8. 冻结后，可全范围调节声程；相对增益置零键；搜索灵敏度提升键；斜探头探伤距离X，Y方向双刻度；延时快速归零键；曲线位置提示功能等。
■ 技术参数表：

项目名称	技术参数
材料声速	1000～9999M/S
Z大声程	6100mm ，满刻度声程Z小 4mm （钢，纵波，反射式）
频率范围	0.4～10MHz / 0.7～1.4 1.8～3.5 4～6 MHz（带通）
增益范围	0～110dB （步长0.1dB，1dB）
延时范围	0～6000mm
K值范围	0.20～5.00
YZ范围	0～50%
增量	0～20dB
补偿	-20～20dB
测长线	-20～20dB
定量线	-20～20dB
判废线	-20～20dB
垂直线性	<3%
水平线性	<0.3%
发射电源电压	DC 200V
发射脉冲宽度	负脉冲方波 0.05～0.6μS 可调（步长0.01μS）
发射脉冲内阻	不大于10Ω
发射重复频率	25～400Hz
	声程<150μS时 400/200Hz FAST/SLOW
	150μS <声程<300μS时 200/100Hz FAST/SLOW
	300μS <声程<600μS时 100/50HZ FAST/SLOW
	声程>600μS时 50/25Hz FAST/SLOW
探头阻尼电阻	约120Ω 固定
放大器输入	增益0dB， 屏幕高度时约50V峰值 输入端噪声约50μV峰值（宽带） 带宽噪声约16nV√Hz峰值
数字采样	8bit 实时50MHz，等效200MHz（硬件实现）
显示方式	检波＋、检波－、全波
显示器件	东芝TFT工业彩色液晶显示屏（320×240mm，5.7英寸），LED背光灯
液晶屏刷新频率	50Hz
闸门	进波门、失波门，可调
动态范围	>32dB
灵敏度余量	>48dB （与探头有关）
分辩率	>26dB （与探头有关）
测厚分辨率	0.02mm （厚度小于650mm时）
电源	4节5号Ni-MH可充电池2500mAh 外接电源DC9～15V 0.5～0.3A
电池消耗功率	约2W （350mm声程、背光强、发射重复频率FAST） 约1.5W （350mm声程、背光弱、发射重复频率SLOW）
电池连续工作时间	约5小时 （350mm声程、背光强、发射重复频率FAST） 约6.5小时（350mm声程、背光弱、发射重复频率SLOW）
储存环境温度	－20℃～＋70℃
工作环境温度	－10℃～＋50℃
外形尺寸	230×146×37mm（不包含旋钮突出部分）
质量	约900克 （含4节AA镍氢电池）

■ 基本配置：

主机	2.5MHz203A/9V电源适配器	探头连接电缆
直探头	充电锂电池、充电器	耦合剂
斜探头	PC通讯软件与电缆	仪器包

■ 可选附件：

串行打印机TPUP-NH

探头、试块
