HTM13264 LCM13264液晶显示屏

智能液晶屏13264
产 品 描 述

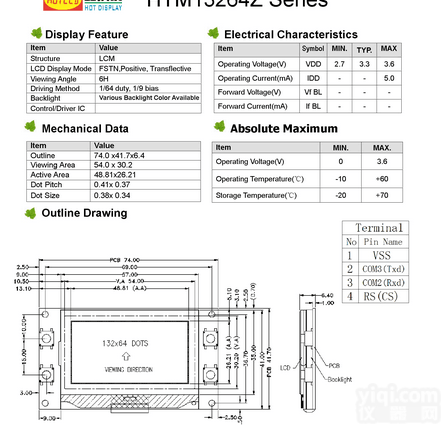

产品型号：HTM13264Z  ( COG+PCB)
外形尺寸： 74.mm*41.7mm
视域尺寸： 48.81mm*26.21mm
点 距 离： 0.41mm*0.37mm
点 大 小： 0.38mm*0.34mm
显示内容： 132（例）*64（行）
控 制 器： ST7565
数据传输： RS
工艺形式：智能液晶屏13264屏13264COG
玻璃类型： STN黄绿，FSTN半透,反射
背光类型： LED
连接方式： FPC软排线插接或焊接
显示效果； 可根据客户要求显示单色、双色、三色、等多种颜色
工作电压:  低功耗VDD=3V-3.3V可用软件调节对比度
特     点： 抗干扰能力强，订货方便
2012年推出单色TFT彩屏,MCU应用开发，销售10.1寸以下所有TFT驱动测试板(USB接口+FLASH图片存储) 。
我们公司2003年开厂到现在已经开发和推出上千款的产品,产品有标准品和非标准品，可生产段码、字符点阵、图形点阵、COG、COB、TAB等到液晶模组，有TN、HTN、STN、FSTN、CSTN、 TFT等不同模式产品，可显示白底黑字、白底蓝字、黑底白字、黑底黄字、黑底蓝字、蓝底白字、蓝底黑字、绿底黑字、黄底黑字、橙底黑字、双色、三色、等多种颜色显示。图型点阵显示屏现有128*32、128*48、128*64、132*64、128*128、160*160、240*160、320*240等。字符点阵屏有40*4、40*2、20*4、20*2、16*4、16*3、16*2、16*1、8*2等。单色TFT和彩屏有1.44寸、1.7寸、2.0寸、2.2寸、2.4寸、2.8寸、3.2 寸、3.5寸、4.3寸、5.6寸、7.0寸、8.0寸、10.1寸等。产品广泛应用于通讯设备、汽车电子、家用电器、仪器仪表、金融税控产品、消费数码产品、其他显示类产品。我们承接各种LCD、LCM的开发设计、开模定制、单片机开发及来料加工。“没有！只有更好！”是我们的经营理念；“价格优惠、供货及时、品质保证、服务周到”是我们的销售原则；“共谋发展，实现双赢”是我们的共同目标。欢迎各位朋友选用我司产品，我们竭诚为您提供的服务和技术支持。产品一个月包退换，一年保修。

HOT Display TFT Modules directory
		Format
TFT lcd Module size (inch)	Model Name	Char x Line	Outline Dimension(mm)	PIN ( number)	LCD manufacturers	Control/Driver	Touch screen	TFT type
1.44	HTT128128N04	128*128	30.9*36.51	20PIN	CPT	ST7735S	W/O TP	TN
1.77	HTT128160NO7	128*160	31.83*41.42	20PIN	CMO	ST7735S	W/O TP	TN
.2.0	HTT176220N08	176*220	37.80*51.40	24PIN	CMO	ST7775R	W/O TP	TN
2.2	HTT176220N02-C	240*320	40.3*55.26	37PIN	CPT	ILI9225G	W/O TP	TN
2.4	HTT240320N20	240*320	43.20*59.62	40PIN	HSD	ILI9341	W/O TP	TN OR IPS
2.8	HTT240320T16	240*320	50.0*69.2	30PIN	CPT	ST7789S	W TP OR W/O TP	TN
.3.0	HTT240400NO6	240*400	45.04*77	40PIN	HSD	ILI19327	W TP OR W/O TP	TN
3.5	HTT320480TO2	320*480	55.30*85.0	44PIN	HSD	ILI9488	W TP OR W/O TP	TN
3.5	HTT320240N11	240*320	78.2*65	54PIN	CMO	HX8238	W/O TP	TN
4.3	HTT480272T09/N10	480*272	105.5*67.2	40PIN	CPT	OTA5180/HX8257	W TP OR W/O TP	TN
.5.0	HTT800480	800*480	120.7*76.3	50PIN	EJO50	HX8264/9664/ILI6122/5960	W/O TP	TN
5.6	HTT640480	640*480	126.5*100.0	50PIN	LnnoLux	HX8264/9664/ILI6122/5960	W/O TP	TN
6.2	HTT800480N17	800*480	155.2*88.2	60PIN	CPT	ILI9123/ILI5480	W/O TP	TN
.7.0	HTT800480T16	800*480	165.0*100.0	50PIN	CPT	HX8264/9664/ILI6122/5960	W/O TP	TN
.7.0	HTT800480N03	800*480	165.0*100.0	50PIN	LnnoLux	HX8264/9664/ILI6122/5960	W TP OR W/O TP	TN
.8.0	HTT800480	800*480	192.8*116.9	60PIN	HSD	HX8264/9664/ILI6122/5960	W/O TP	TN
.9.0	HTT800480	800*480	211.1*126.5	50PIN	LnnoLux	HX8264/9664/ILI6122/5960	W/O TP	TN
10.1	HTT1024600	1024*600	235.0*143.0	60PIN	HSD	HX8264/9664/ILI6122/5960	W/O TP	TN
Mono TFT lcd module( it  can to sun  reading)
3.5	HTT0301	320*480	79.94*58.6	50PIN		ST7511	W/O TP	TN
4.8	HTT048A01	400*240	108*71.4	20PIN			W/O TP	TN
5.7	HTM057A02	320*240	151.7*111	20PIN			W/O TP	TN
6.2	HTM062A02	640*320	165.4*165.4	20PIN			W/O TP	TN
Intelligence  TFT lcd module(RS232/TTL232/RS485/ CAN/interface )
inch	Model Name	Format	V.A.(mm)				interface
4.3	HTM043A04800272	480*272	98*56.86				RS232/TTL232/RS485/CAN
5	HTM050A08000480A	800*480	110.6*67.4				RS232/TTL232/RS485/CAN
7	HTM070A08000480A	800*480	156.7*89.1				RS232/TTL232/RS485/CAN
10.1	HTM101A10240600A	1024*600	224.92*127.48				RS232/TTL232/RS485/CAN
		COG . LCM  Graphic  Module List
Display	COG
Format	Model Name	Control/Driver	Outline Dimension	V.A.(mm)	Supply Voltage	interface Mode
16 x 3	HTG1603A	ST7036	39.0 x 25.5 x 2.0MAX.	35.0 x 17.0	3.3V	Parallel
	HTG1603B	ST7036	64.0 x 33.5 x 2.0MAX.	61.0 x 25.0	3.3V	Parallel
96 X 16	HTG9616A	ST7549	29.2 x 10.8 x 1.7MAX	21.0 x 6.0	3.0V	I2C
96 X 26	HTG9626A	ST7549	32.9 x 17.0 x 1.7MAX	29.9 x 9.0	3.0V	Parallel
96 X 96	HTG9696A	SSD1848	29.9 x 35.9 x 2.9MAX	25.0 x 25.0	3.3V	Parallel / Serial
128 x 32	HTG12832A	ST7565P	34.5 x 17.9 x 2.0MAX.	32.0 x 10.1	3.0V	Parallel
	HTG12832F	ST7565R	63 x 27.5 x2.0MAX	59 x17.5	3.0V	Parallel
	HTG12832F-3	ST7565R	63.0 x 27.5 x 2.0MAX.	59.0 x 17.5	3.0V	Parallel
	HTG12832F-6	ST7565R	65.4 x 29x 3.4MAX.	59.0 x 17.5	3.0V	Parallel / BL
	HTG12832I	ST7565R	51 x 25.5x 1.7MAX.	48 x17.2	3.0V	Parallel / Serial
128 x 48	HTG12848A	ST7565R	78.7 x 35.9 x 2.8MAX.	75.3 x 28.3	3.3V	Parallel
	HTG12848B	ST7565R	76.3 x 40.1 x 2.8MAX.	73.3 x 32.5	3.3V	Parallel / Serial
128 x 64	HTG12864C	ST7565R	39.0 x 31.1 x 1.9MAX.	36.0 x 23.5	3.0V	Parallel / Serial
	HTG12864D	ST7565R	31.0 x 27.0 x 1.7MAX.	28.0 x 18.0	3.0V	Parallel
	HTG12864I	ST7565R	69.1 x 50.0 x 2.8MAX.	65.5 x 38.0	3.0V	Serial
	HTG12864T	ST7565P	53.2 x 37.8x 2.8MAX.	45.2 x27	3.3V	Parallel / Serial
	HTG1284LQ	ST7565P	28.5 x20x 1.85MAX.	25.5 x13.3	3.3V	Parallel
	HTG12864N	ST7565P	35.8 x 33.3 x 2.7MAX	31 x 21	3.0V	Parallel
	HTG12864W	ST7565P	57 x 39.3 x 2.0MAX	52.6x 27.5	3.3V	Parallel / Serial
	HTG12864K1	NT7534	89.8 x 54.6 x 7.0MAX	70.7 x 38.8	3.0V	Serial，Add BL
	HTG12864-9	ST7565P	33.1x 31.5 x1.70MAX	30.1 x 23.3	3.3V	Serial
	HTG12864-20	ST7565P	53.2 x 37.8 x 2.8MAX.	45.2 x 27.0	3.3V	Parallel / Serial
	HTG12864-55	ST7565R	28.55 x 20.1 x1.7MAX.	26.15 x13.9	3.3V	Serial
128 x 128	HTG128128D	SSD1779	49 x 53 x2.0MAX.	46 x 38	3.3V	Parallel
	HTG128128K	S6B0741	46.5 x 55.2 x1.8MAX.	39.64 x46	3.3V	Parallel
	HTG18128Z	SSD1848	46.5 x 55.2 x 1.8MAX.	39.64 x 46.04	3.0V	Parallel,Add BL
	HTG13264C	ST7565R	57.5 x 41.0 x 2.0MAX.	54.0 x30.2	3.3V	Parallel
240 x 160	HTG240160L	ST7529	60*49.5MM	56*38.7MM	3.3V	Parallel
240 x 160	HTG240160C	ST7529	77.42 x 61.0x2.0MAX.	73.42 x 48.0	3.3V	Parallel
320*240	HTG320240A	ST75320	107*84MM	102*72MM	3.3V	SPI
160*32	HTG16032G	ST7565R	91.2*31.2MM	83.*21.2MM	3.3	Parallel / Serial
LCM  Modules
DisplayFormat	LCM--model Name	ICControl/Driver IC	(mm)Outline Dimension(mm)	(mm)V.A.(mm)	Supply Voltage	interface Mode
122 x 32	HTM12232A	SED1520	84.0 x 44.0 x 13.9MAX.	60.0 x 18.0	5.0V	Parallel
	HTM12232G
	HTM12232Z	ST7920	84.0 x 44.0 x 13.9MAX.	60.0 x 18.0	5.0V	Parallel / Serial
128 x32	HTM12832Z	ST7920	83.5 x 37.5 x 8.6Max.	64.5 x 16.0	5.0V	Parallel / Serial
128 x 64	HTM12864A	S6B0108	113.0 x 65.0 x 12.7MAX.	72.0 x 39.5	5.0V	Parallel
	HTM12864-21
	HTM12864B	S6B0108	93.0 x 70.0 x 14.1MAX.	72.0 x 39.5	5.0V	Parallel
	HTM12864C02	ST7565R	40.6 x 32.2 x 11.0MAX.	37.0 x 23.3	3.3V	Parallel / Serial
	HTM12864D	S6B0108	78.0 x 70.0 x 13.2MAX.	62.0 x 44.0	5.0V	Parallel
	HTM12864F	S6B0108	54.0 x 50.0 x 12.5MAX.	44.5 x 30.0	5.0V	Parallel
	HTM12864Z	ST7920	93.0 x 70.0 x 13.5MAX.	71.4 x 38.7	3.3V / 5.0V	Parallel / Serial
	HTM12864-6	T6963C	78.0 x 70.0 x 13.2MAX.	62.0 x 44.0	5.0V	Parallel
	HTM12864-7	ST7565R	95.0 x 55.7 x 11.8MAX.	65.0 x 38.0	3.0V	Serial
	HTM12864-8G	ST7565R	80.0 x 70.0 x 11.3MAX.	65.4 x 37.8	3.0V	Parallel
	HTM12864-18	NT7534	93.0 x 70.0 x 13.5MAX.	71.4 x 38.8	5.0V	Parallel / Serial
	HTM12864-18P	NT7534	93.0 x 70.0 x 13.5MAX.	71.4 x 38.8	5.0V	Parallel / Serial
	HTM12864-19C	ST7565R	45.0 x 42.0 x 10.5MAX.	36.0 x 23.5	3.3V	Serial
	HTM12864-23	ST7565P	54.0 x 50.0 x 9.0MAX.	45.2 x 27.0	3.3V	Parallel / Serial
	HTM12864-27	NT7534	93.0 x 70.0 x 13.5MAX.	65.5 x 38.0	3.3V / 5.0V	Serial
130 x64	HTM13064A	S6B0724	120 x 64x 13MAX.	83.3 x 41	3.3V	Parallel / Serial
160 x 128	HTM160128B	T6963C	129.0 x 97.0 x 16.5MAX.	101.0 x 82.0	5.0V	Parallel
160 x 160	HTM160160C	UC1698u	82.4 x 66.0 x 9.5MAX.	60.0 x 60.0	3.0V	Parallel
192 x 64	HTM19264A	S6B0108	130.0 x 65.0 x13.5MAX.	103.92 x 38.94	5.0V	Parallel
	HTM19264C	S6B0108	100.0 x 60.0 x 11.6MAX.	81.6 x 31.0	5.0V	Parallel
240 x 64	HTM24064A	T6963C	180 x 62.0 x 14.5MAX.	132.0 x 39.0	5.0V	Parallel
	HTM24064C	T6963C	180 x 75.0 x 10.0MAX.	132.0 x 39.0	5.0V	Parallel
240 x 128	HTM240128A	T6963C	144.0 x 104.0 x 12.0MAX.	114.0 x 64.0	5.0V	Parallel
	HTM240128Z	RA8806	144.0 x 104.0 x 14.6MAX.	114.0 x 64.0	5.0V	Parallel
256 x 32	HTM25632A	S6B0108	151.0 x 37.8 x 12.0MAX.	119.0 x 23.0	3.3V / 5.0V	Parallel
256 x 128	HTM256128B		147.0 x 116.0 x 14.6MAX.	122.0 x 70.0	5.0V	Parallel
240 x 160	HTM240160F	ST7529	87.0 x 73.0 x 10.0MAX.	72.9 x 48.0	3.3V	Parallel
	HTM240160E	SSD13700	135.0 x 95.0 x 12.0MAX.	109.0 x 74.0	3.3V	Parallel
320 x 240	HTM320240A	RA8835/8806	160.0 x 109.0 x 13.0MAX.	122.0 x 92.0	3.3V / 5.0V	Parallel
	HTM320240B	NT7701/7702	122.0 x 94.0 x 13.0MAX.	100.0 x 76.0	5.0V	4-bit Parallel
	HTM320240F-1	RA8835	92.0 x 71.3 x 7.9MAX.	78.78 x 59.58	3.3V	Parallel
	HTM320240T	RA8835/RA8803	160x 109 x 13MAX.	122 x92	5	Parallel
	HTM32020I	RA8806	102.0 x81.4 x 8.5MAX.	78.78 x 59.58	3.3V	Parallel
640 x 200	HTM640200A	S6B2086	260.0 x 110.7 x 12.9MAX.	216.0 x 83.2	5.0V	4-bit Parallel
