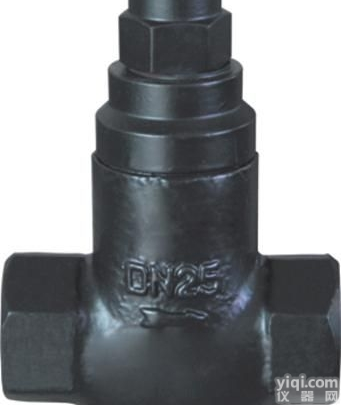

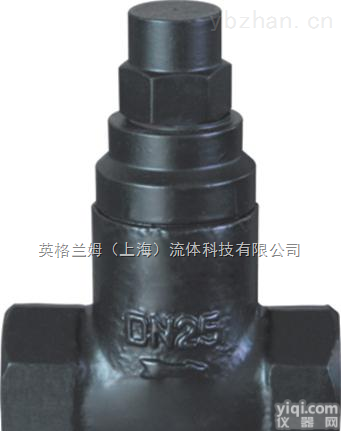

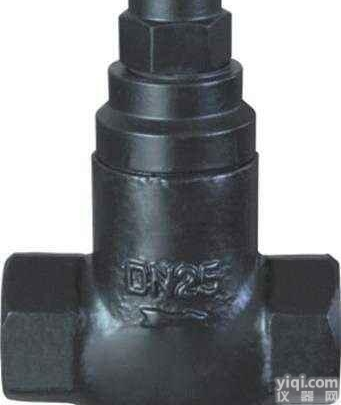

STB可调恒温式蒸汽疏水阀，上海希伦可调恒温式蒸汽疏水阀厂家
一、STB可调恒温式蒸汽疏水阀结构原理:
ST系列恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物,利用其对温度的热胀冷缩及状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节。
STB可调恒温式蒸汽疏水阀，上海希伦可调恒温式蒸汽疏水阀厂家
二、STB可调恒温式蒸汽疏水阀主要技术参数:
1、公称压力PN:0.8、1.0、1.6、2.5、4.0MPa
2、公称通径DN:15、20、25、32、40、50、65、80、100mm
3、排水温度:A组 65~100℃ B组 95~135℃ C组 130~165℃
4、漏气率:0.5%以下
5、寿命:10000小时以上
6、使用温度:80~450℃
7、连接方式三种: ①ST为螺纹角式② STB为螺纹直通带过滤器 ③STC为法兰直通带过滤器
STB可调恒温式蒸汽疏水阀，上海希伦可调恒温式蒸汽疏水阀厂家
三、STB可调恒温式蒸汽疏水阀技术图片:
四、STB可调恒温式蒸汽疏水阀主要外型及连接尺寸:
Main External And Connecting Dinensions
型号（DN） |
外形尺寸
External Dimensions |
Z大排量
T/h |
型号（DN）
Type ST8-15 |
外形尺寸
External Dimensions |
Z大排量
T/h |
法兰外径
D |
长L | 高H | 长L | 高H |
ST8-15 | 120 | 65 | 1.4 | STB16-15 | 90 | 150 | 3.0 | |
ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 | |
ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 | |
ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 | |
ST16-20 | 120 | 65 | 4.0 | STB10-50 | 160 | 195 | 11.0 | |
ST16-25 | 130 | 70 | 5.0 | STC16-15 | 150 | 175 | 3.0 | 95 |
ST16-40 | 145 | 85 | 9.0 | STC16-20 | 150 | 175 | 4.0 | 105 |
ST16-50 | 145 | 95 | 11.0 | STC16-25 | 160 | 185 | 5.0 | 115 |
| | | | | STC10-40 | 230 | 255 | 9.0 | 145 |
| | | | | STC10-50 | 230 | 255 | 11.0 | 160 |
| | | | | STC10-80 | 310 | 285 | 18.0 | 195 |
| | | | | STC10-100 | 310 | 355 | 22.0 | 215 |
五、STB可调恒温式蒸汽疏水阀订货说明:
1.恒温式蒸汽疏水阀产品名称;
2.恒温式蒸汽疏水阀产品型号;
3.恒温式蒸汽疏水阀产品规格;
4.恒温式蒸汽疏水阀使用压力;
5.恒温式蒸汽疏水阀使用温度;
6.恒温式蒸汽疏水阀产品材质;
7.恒温式蒸汽疏水阀产品介质;
8.恒温式蒸汽疏水阀连接方式（螺纹、焊接、法兰）;
9.如有特殊要求时请在订购产品时注明。
10.若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
11.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的希伦科技阀门专家为您审核把关。
