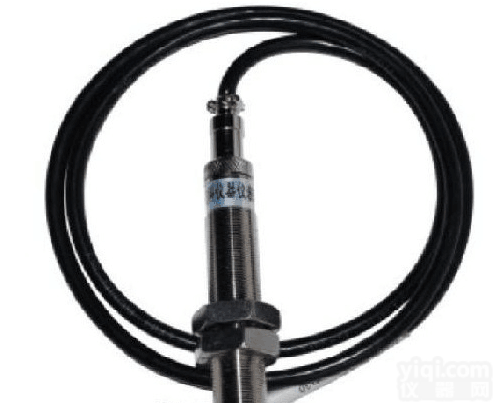

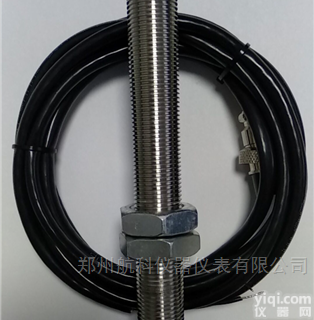

CZX-01型磁阻式转速传感器采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。
型 号
| CZX-01-10L | CZX-01-12L | CZX-01-16L | CZX-01-18L |
输出路数
| 1 路 | 1 路 | 1 路 | 1 路 |
螺纹规格
| M10×1 | M12×1 | M16×1 | M18×1 |
螺杆长度
| 50mm | 60mm | 60mm | 70mm |
直流电阻
| 200±15Ω(25℃) |
输出波形
| 正弦 波 |
响应频率
| 50Hz~20KHz ； |
测量精度
| ±1 个脉冲； |
测速齿轮形式
| 模数2～4（渐开线齿轮） |
检测距离
| 0.5~4mm |
触发形式
| 钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图） |
使用温度
| -25 ℃ ~+80 ℃ ； |
重 量
| 约120g |
防护等级
| IP65 | IP65 | IP65 | IP65 |
输出方式
| 电压输出 | 电压输出 | 电压输出 | 电压输出 |
．订货指南
订 货代 号：CZX-01-A□□-B□□
传感器长度：A□□
0 1：65mm
0 2：117mm
0 3：148mm
螺纹：B□□
0 1：M10×1
0 2：M12×1
0 3：M16×1
0 4：M18×1
|
CZJ－B2型振动监视保护仪 CZJ－B2型轴瓦振动监测仪，配接S-ZS振动速度传感器，可测量各种旋转机械的轴承振动的幅度，可以监测旋转机械的垂直、水平方向的振动，特别适用于具有滚珠轴承的机器，在这种机器里轴承的振动可较多地传到机壳上，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监测仪尤其适用。主要功能汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。功能说明： 1. 显示功能振动测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示。 2. 报警功能当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。 3. 报警延时时间设定功能报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。 4. 自诊断功能具备上电、掉电检测功能，同时断开报警输出回路，能有效地YZ仪表的误报警。 5. 输出接口设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。技术参数： 1. 传感器输入：S-ZS振动速度传感器，灵敏度：20～50mV/mm/S±1%，频响：5～1000Hz 2. 显示方式：3位数码管显示，准确度:±0.5％ 3. 测量范围：0～500μm（峰―峰值） 4. 电流输出：4～20mA或0～10mA，负载?Q500Ω 5. 报警接点容量：AC220V/3A，DC28V/3A 6. 工作环境: 温度：0～55℃相对湿度：≤95% 7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W 8. 安装方式: 盘式 9. 整机尺寸：160（宽）×80（高）×250（深）mm 10. 开孔尺寸：152（宽）×75（高）mm 订货指南： 1.CZJ－B2型振动监控仪必须配置S-ZS型振动速度传感器。 2.选型代号： CZJ－B2―A□□―B□□―C□□―D□□ 8800-W1/W2―A□□―B□□―C□□―D□□ 量程选择A□□: 0 1―― 0～100um； 0 2―― 0～200um； 0 3―― 0～250um； 0 4―― 0～500um 电流输出B□□: 0 1―― 4～20mA； 0 2―― 0～10mA 传感器选择C□□（S-ZS振动速度传感器）: 0 1―― S-ZS型报警延迟D□□: 0 1―― 0.1秒；0 2―― 1秒； 0 3―― 3秒
