德国FESTO双作用气缸,气缸常见问题及原因分析
双作用气缸
双作用气缸指两腔可以分别输入压缩空气，实现双向运动的气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类气缸使用为广泛。
1）双活塞杆双作用气缸双活塞杆气缸有缸体固定和活塞杆固定两种。其工作原理见图42.2-3。
缸体固定时，其所带载荷（如工作台）与气缸两活塞杆连成一体，压缩空气依次进入气缸两腔（一腔进气另一腔排气），活塞杆带动工作台左右运动，工作台运动范围等于其有效行程s的3倍。安装所占空间大，一般用于小型设备上。
活塞杆固定时，为管路连接方便，活塞杆制成空心，缸体与载荷（工作台）连成一体，压缩空气从空心活塞杆的左端或右端进入气缸两腔，使缸体带动工作台向左或向左运动，工作台的运动范围为其有效行程s的2倍。适用于中、大型设备。
a）缸体固定；b）活塞杆固定
1—缸体；2—工作台；3—活塞；4—活塞杆；5—机架
双活塞杆气缸因两端活塞杆直径相等，故活塞两侧受力面积相等。当输入压力、流量相同时，其往返运动输出力及速度均相等。
2）缓冲气缸对于接近行程末端时速度较高的气缸，不采取必要措施，活塞就会以很大的力（能量）撞击端盖，引起振动和损坏机件。为了使活塞在行程末端运动平稳，不产生冲击现象。在气缸两端加设缓冲装置，一般称为缓冲气缸。主要由
1、活塞
2、缓冲柱塞
4、活塞杆
3、单向阀
5、节流阀
6、端盖
7等组成。其工作原理是：当活塞在压缩空气推动下向右运动时，缸右腔的气体经柱塞孔4及缸盖上的气孔8排出。在活塞运动接近行程末端时，活塞右侧的缓冲柱塞3将柱塞孔4堵死、活塞继续向右运动时，封在气缸右腔内的剩余气体被压缩，缓慢地通过节流阀6及气孔8排出，被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量相平衡，即会取得缓冲效果，使活塞在行程末端运动平稳，不产生冲击。调节节流阀6阀口开度的大小，即可控制排气量的多少，从而决定了被压缩容积（称缓冲室）内压力的大小，以调节缓冲效果。若令活塞反向运动时，从气孔8输入压缩空气，可直接顶开单向阀5，推动活塞向左运动。如节流阀6阀口开度固定，不可调节，即称为不可调缓冲气缸。

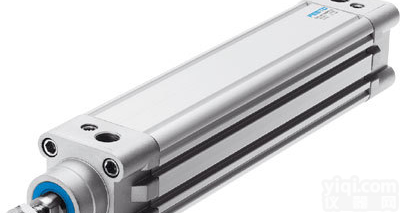

德国FESTO双作用气缸,气缸常见问题及原因分析
行程 40 mm
活塞直径 80 mm
活塞杆螺纹 M20x1,5
缓冲 PPV: 两端带可调的气缓冲
装配位置 任意
符合标准 ISO 15552 （以前还包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290）
活塞杆末端 阳螺纹
设计结构 活塞
活塞杆
型材缸筒
位置检测 用于接近式传感器
派生型 单端活塞杆
工作压力 0.6 ... 12 bar
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 （一旦使用后要求一直使用经过润滑的压缩空气）
耐腐蚀等级 CRC 2
环境温度 -20 ... 80 °C
授权 Germanischer Lloyd
在终端位置的冲击能量 0.9 J
缓冲长度 32 mm
6 bar时的理论作用力，回复行程 2,721 N
6 bar时的理论作用力，进程 3,016 N
0 mm行程时的移动质量 1,131 g
每10 mm 行程所增加的重量 106 g
0 mm行程时的基本重量 2,790 g
每 10 mm 行程的附加质量系数 38 g
安装类型 具有内（阴）螺纹
带附件
气动连接 G3/8
材料备注 符合 RoHS
盖子的材料信息 压铸铝
有镀层
密封件的材料信息 TPE-U（PU）
活塞杆的材料信息 高合金钢
气缸缸筒的材料信息 锻造铝合金
光滑处理
德国FESTO双作用气缸,气缸常见问题及原因分析
气缸常见问题及原因分析:
1．汽缸是铸造而成的，汽缸出厂后都要经过时效处理，使汽缸在住铸造过程中所产生的内应力完全消除。如果时效时间短，那么加工好的汽缸在以后的运行中还会变形。
2．汽缸在运行时受力的情况很复杂，除了受汽缸内外气体的压力差和装在其中的各零部件的重量等静载荷外，还要承受蒸汽流出静叶时对静止部分的反作用力，以及各种连接管道冷热状态下对汽缸的作用力，在这些力的相互作用下，汽缸易发生塑性变形造成泄漏。
3．汽缸的负荷增减过快，特别是快速的启动、停机和工况变化时温度变化大、暖缸的方式不正确、停机检修时打开保温层过早等，在汽缸中和发兰上产生很大的热应力和热变形。
4．汽缸在机械加工的过程中或经过补焊后产生了应力，但没有对汽缸进行回火处理加以消除，致使汽缸存在较大的残余应力，在运行中产生的变形。
5．在安装或检修的过程中，由于检修工艺和检修技术的原因，使内缸、汽缸隔板、隔板套及汽封套的膨胀间隙不合适，或是挂耳压板的膨胀间隙不合适，运行后产生巨大的膨胀力使汽缸变形。
6．使用的汽缸密封剂质量不好、杂质过多或是型号不对；汽缸密封剂内若有坚硬的杂质颗粒就会使密封面难以紧密的结合。
7．汽缸螺栓的紧力不足或是螺栓的材质不合格。汽缸结合面的严密性主要靠螺栓的紧力来实现的。机组的起停或是增减负荷时产生的热应力和高温会造成螺栓的应力松弛
