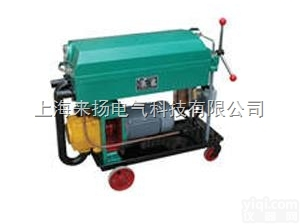

LYJG 系类板框式过滤机

该产品经电力部（原能源部）鉴定，各项技术指标达到国内同类产品先进水平，是发电厂、供电所、电站、电器制造厂，工矿企业过滤变压器油、透平油、互感器油、开关油、冷冻油、定子油、机油、柴油等油液中水分和杂质微粒的理想设备。
LYJG系类板框式过滤机技术功能
1、工作能力 ≥20L/min
2、工作能力 0—0.39Mpa
3、扬程 ≥30m
4、过滤面积 0.28m²
5、电机功率 180W/380V 200V
6、机重 15Kg
详细信息：　
LYJG系类板框式过滤机特点：
1.滤板滤框采用高强度工程塑料重量轻，体积小，移动方便。
2.采用高压低音叶片泵、噪声低。
LYJG系类板框式过滤机技术参数

名称	单位	LYJG-50	LYJG-125	LYJG-160	LYJG-200
额定流量	L/min	50	125	160	200
过滤面积	m2	0.7	1.8	2.0	2.3
过滤压力	Mpa	2.5×105
Z大过滤压力	Mpa	5.88×105
滤油粘度	Cst	≤33
过滤精度	um	≤20
滤框数量	块	8	13	15	17
滤板数量	块	9	14	16	18
滤纸规格	mm	234×234	300×300
板框规格	mm	224×224	295×295
电机功率	Kw	1.1	3.0
进口管径	寸	1	2
出口管径	寸	3/4	1.5

详细信息：
我公司设计制造的LUC型精细滤油车设备可以作为液压系统、静压系统、润滑系统与各类用油设备的油液作灌注或定期过滤。对节油与回收脏油具有一定的经济效果。
本系列的滤油车设备都设有单级精滤与双几串联精滤两种规格。当想获得高洁度油液时，可采用双级串联精滤。并可以根据要求随意组合，如一级滤芯精度采用10微米，二级滤芯精度采用5微米或3微米。这样组合后油液Z高过滤精度可达NSA6级、ISO440615/12级。
技术参数

型号	流量 （升/分）	压力损失（兆帕）	粗滤精度（微米）	1级精滤精度 （微米）	2级精滤精度 （微米）	磁铁吸力（牛）	电机功率 （千瓦）	电压（伏）
LUC-16	16	<0.02	100	30、20、10、5、3	20、10、5、 3	2	0.37	380
LUC-40	40						0.75
LUC-63	63						1.1
LUC-100	100						1.5

详细信息：
绝缘油（变压器油）脱色装置
特点：
1、LYTC变压器油再生装置，是应用物理化学手段净油再生变压器油的设备，既能对劣质
的变压器油、开关油再生、又能除去油中的酸性成分、悬浮物质、沉淀物质等。
2、该装置采用一种特别的净化剂，可在不停电、不换油、变压器正常运行的情况下运行，
3、处理后的油不损伤油的基本成分和抗氧化性能，达到新油标准，同时提高了设备的绝缘
和安全性能 ，所需费用比传统的换油方式节约开支90％（建议用户先使用滤油机将油
质耐压合格后，再使用再生装置，成本会更低，效果会更加明显）。
4、可以使深色6-10号油变为2-4号颜色。
5、降低介质损耗因数，使其达到新油指标。
用途：
适用于劣化的变压器油的再生利用。
主要技术参数：

指标名称	单位	LYTC-Ⅰ	LYTC -Ⅱ	LYTC -Ⅲ
流量	L/H	3000	6000	9000
闪点(闭口)	℃	≥135
水溶性酸	PH	≥5.4
介质损耗因数	tgQ(90℃)％	≤0.005
酸值	MgKOH/g	≤0.03
电源	380V/50HZ	可根据用户的需要设计

详细信息：

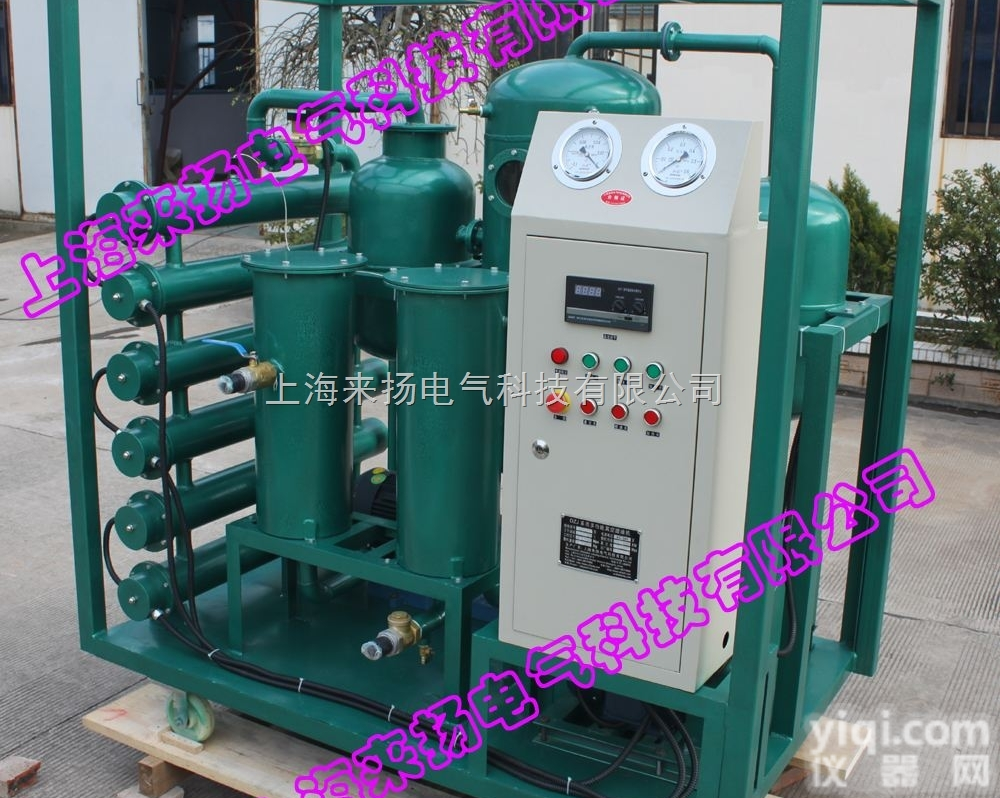

采用先进的脱气元件，可大幅度提高脱水脱气效率、采用先进的光电控制消泡装置，油位控制采用机械及电控式和超压报警装置，可实现自动运行。进出油口具有互换功能，在运行中通过阀门控制可进行随意互换进、出油路，无需拆卸换油管。采用低功率高密度式电加热元件，设有过热保护系统，在任何情况都不会造成油质劣化现象，全系统无需冷却，使用方便，冬季使用安全，更换滤芯无需工具拆卸。
用途及特点：
1、适用于110KV以上的大型输变电设备及国家主变电网。
2、高真空度，极限真空≤5Pa，工作真空≤35Pa，大抽速，抽速率≥330L/S。
3、采用立体闪蒸和平面闪蒸相结合，使脱水，脱气更彻底。
4、采用电磁阀相结合的控制方式。
5、真空注油和真空干燥变压器。
6、本机可实行带电滤油达300小时以上。
7、引进日本低温油技术，能有效去除油中的微水，提高耐压值。
技术参数表

项目	参数名称		单位	30	50	100	150	200	300	500
设 备 技 术 指 标	流量		L/H	1800	3000	6000	9000	12000	18000	30000
	工作真空度		MPa	-0.08 — -0.099
	工作压力		MPa	≤0.5
	恒温控制范围		℃	20 — 80
	电源		V	380V/50Hz(或根据用户需要)
	工作噪声		dB(A)	≤78
	加热功率		kW	30	45	60	90	135	180	216
	总功率		kW	35	50	66	96	142	191	230
	进出口管径		mm	25	32	40	50	50	65	80
	设备重量		Kg	600	800	1000	1300	1800	2100	2400
	外形尺寸	长	mm	1200	1250	1450	1600	1600	1800	1900
		宽	mm	1200	1250	1400	1600	1600	1700	1900
		高	mm	1700	1750	1800	2100	2150	2250	2300
油处 理指 标	油击穿电压		KV	≧70(GB/T507)
	油中含水量		PPm	≤3(GB/T7600)
	油中含气量		％	≤0.05(GB/T423)
	过滤精度		μm	≤3

设备外形尺寸和设备质量仅供参考，随着产品的不断发展以实物为准。
详细信息：
LYDZJ-10、30、50、75、100、150、200、300型系列多功能真空净油机，是电力维修部门现场检修各类高低压（500KV以下）输变电设备用绝缘油的理想设备,该系列产品移动方便，各项技术指标达到国内同类产品先进水平，部分指标居国内领先水平，并获得国家，：922169721，采用全封闭滤油方式。可带电作业，可同时干燥变压器等设备中的湿气，广泛用于电厂、工矿企业净化变压器油、透平油、液压油、互感器油、冷冻油等油液中的水分、气体和杂质微粒。
技术参数：

型号 性能		DZJ -30	DZJ -50	DZJ -75	DZJ -100	DZJ -125	DZJ -150	DZJ -200	DZJ -300
工作 能力	流量L/min	30	50	75	100	125	150	200	300
	击穿电压Kv	≥60	≥70
真空度		≤0.098
工作压力（Mpa）		≤0.35
工作噪音（dB）		≤70	≤75				≤80
含水量mg/kg		≤7
含气量％		≤0.3
电加热功率Kw		15	15	24	36	48	60	72	75
总功率Kw		16.5	32	32	36	56	67.2	80	80
电源电压V		380
进出口径		DN25	DN32		DN48		DN50	DN60
油温范围		30—60℃
重量（Kg）		230	340	390	460	520	600	750	800
外形尺寸mm		900 *750 *1150	1200 *900 *1450	1400 *1000 *1550	1600 *1100 *1700	1700 *1100 *1800	1700 *1100 *1800	1800 *1200 *1900	1900 *1200 *1900

设备外形尺寸和设备质量仅供参考，随着产品的不断发展以实物为准
详细信息：
LYHLJ系列润滑油专用滤油机根据液压油、机械油等润滑油含杂质量大的特点专门研制生产，该机处理周期短、效率高，能快速脱除油液中的水分、气体、杂质及挥发物（如酒精、汽油、氨气等）。提高油液品质，恢复润滑油粘度、闪点及使用性能。保证液压系统、动力系统、润滑系统的正常运行。特别适合于石油、化工、矿山、冶金、电力、交通、机械制造、铁路等行业对液压油、机械油、冷却油、冷冻机油、齿轮油、汽油机油、柴油机油、热处理油等各种润滑的净化再生处理。
技术参数：

指标名称			单位	YHL-10	YHL-20	YHL-30	YHL-50	YHL-100	YHL-150	YHL-200
流量			L/min	10	20	30	50	100	150	200
工作真空			Mpa	-0.06～-0.095
工作压力			Mpa	≤0.4
恒温控制范围			℃	20 ～80
电源				380V 50HZ(或根据用户需要)
噪音			dB(A)	≤65～80
无故障工作时间			h	≥4000
连续工作时间			h	≥150
电加热功率			Kw	36	40	45	60	90	120	180
总电功率			Kw	38	42	47	65	96	127	197
进（出）口管径			mm	Φ25	Φ25	Φ25	Φ32	Φ42	Φ50	Φ50
设备重量			kg	350	380	400	450	550	650	700
外型尺寸		长	mm	1500	1500	1500	1600	1750	1900	1950
		宽	mm	1000	1050	1050	1150	1150	1600	1600
		高	mm	1600	1600	1650	1700	1750	1950	1950
滤后指标	破乳化值		min	≤15/min(GB/F7035)
	含水量		ppm	≤100

LYDTL系列透平油专用滤油机采用新型的聚集、分离技术、针对气轮机油、透平油含水量大、易乳化、含杂质较多的特点而研制生产的国内SC产品。主要用于发电机组透平油处理，能快速、GX除去油中的水分、气体、杂质。使油品的各项质量指标达到新油标准，保证机组调节、润滑系统正常工作，延长机组的维修周期。采用了国际先进的强化亲水和疏水原理，脱水、精密过滤于一体，可在线破乳、脱水、除酸、除杂，使严重浑浊乳化的透平油变得清澈透明。适合于透明油、液压油、冷冻机油及需要脱除大量水分和实现精密过滤杂质的其它润滑油的深度脱水净化。
特点：
1、采用了获国际发明奖和国家科技进步奖的，能同时完成高含量脱水和深度脱水、
除杂质、脱胶质、破乳、除酸、脱色、明油的功能。
2、同时具有离心分离、分子过滤、凝聚脱水、箱式过滤、压力过滤、真空深度干燥等组合
功能。
3、采用模糊控制技术、采用施耐德电器，运行可靠、寿命长。
4、具有压边过载保护、自动防干烧、自动消泡沫、自动油位控制功能。
5、能与机组同步在线净化。
6、运转平稳、柔和、噪声特别小。
7、具有环保功能，不消耗滤芯。
8、过滤器通径大，纳污能力强，寿命长，维护成本低。
主要技术参数：

项目	单位	DTL- 30	DTL- 50	DTL- 100	DTL- 125	DTL- 150	DTL- 200	DTL- 250
流量	L/min	30	50	100	125	150	200	250
工作压力	Mpa	≤0.4
真空度	Mpa	-0.06～-0.095
清洁度	NAS	≤6级
破乳化值	min	≤15
外状		透明
管径		25	32	38	42	50	50	50
工作电压	V	220/380
加热功率	Kw	18	24	45	50	60	72	72
总功率	Kw	20	27	48	53	66	81	81
外形尺寸	mm	1280 *750 *1450	1300 *800 *1450	1450 *1000 *1550	1500 *1000 *1600	1550 *1000 *1700	1680 *1200 *1750	1750 *1200 *1800

LYDDJ聚集式真空滤油机
本设备可GX率地去除液压油、润滑油、气轮机油等石油基油品中的游离水和固体污染物，也可根据需要单独对油液进行旁路或在线净化处理。
本系列产品可以通过破乳、聚结、分离过程，去除介质中的游离水。处理后介质的游离水含量低于200PPM，极限时可低于100PPM。还可以滤除介质中的固体颗粒。控制油液清洁度，可以达到滤除介质中的固体颗粒。控制油液清洁度，可以达到NAS4极或更高。（注：本设备不适用于水含量要求很低的场合，譬如要求去除容解水。此时的一个解决方案是使用本厂生产的聚结负压滤油机系列，这样可以快速地将油中大量的水分脱去，并终将水含量降至100PPM，极限时可低于5PPM。）
传统的聚结式滤油机只能脱出含水量较大的油品，不SY于对含水指标要求较高的油品净化处理。将聚结式滤油机与真空滤油机相结合，在处理含水量大的油品时可先单独使用聚结脱水流程将油中大量水分去除，当油中含水量比较低时再启动真空脱水脱气流程，使油中含水量下降到国家标准范围以内，该滤油机可满足各种不同的使用场合，性能优异，净化处理效率高。比传统的聚结分离式滤油机的换代产品。
本设备分移动式和固定式两种结构。移动式设备可以根据需要更换工作场所，其配备的万向制运脚轮，有助于将设备在比较窄或不平整的工作场地上面。固定式结构用于长期不移动的场合。

序号	型号	名称	流量	功能	基本配置
1	LYDDJ-25	聚结分离滤油机	1000L/H	除杂、 脱水、	进口粗滤，精滤、聚结滤，分离过滤，出口精滤，再生过滤。
2	LYDDJ-45		2000L/H
3	LYDDJ-50		3000L/H
4	LYDDJ-100		6000L/H
5	LYDDJ-150		9000L/H
6	LYDDJ-200		12000L/H

工作流程
油经过过滤器过滤后吸入油泵加压，经滤杂罐进一步过滤，然后，进入精密过滤器，聚结分离装置，再生装置。
在聚结分离罐中装有聚结滤芯和油水分离滤芯，油从里向外通过用特种材料制成的聚结滤芯后，油中的乳化水、游离水由水聚大，大部分沿滤材表面下沉，一部分直径较小的颗粒进入分离部分，并沿分离滤芯表面下滑，沉淀下来的水逐步沉降到水池中可集中排放。聚结分离具有较强的分水能力，通过聚结分离，也松散了油水之间的亲和力，有利于深度脱水。
再生装置（１）具有脱色、再生、降酸度功能；（２）具有脱色、深度去水功能。各罐前后均没有压力测点或报警测点，可根据压差定时更换滤芯。装置还没有运行时间设计元件，用户可根据需要设定运行时间，到时自动停机。此时，系统还有压力控制元件、压差显示显示器、自动放气阀等。
上海来扬电气科技有限公司
LYUC滤油车
LYUC滤油车，又称为移动式液压滤油车、加油小车或单筒滤油车,设备可以作为液压系统、静压系统、润滑系统与各类用油设备的油液作灌注或定期过滤。对节油与回收脏油具有一定的经济效果。并且具有性能可靠、保养维修和使用方便外，还具有高精度和低噪声等优点，精滤器内滤芯可根据用户不同需要，在3μm、5μm、10μm、20μm、30μm、40μm 中进行自由选择，只需调换不同过滤精度的滤芯就可达到不同精度的过滤效果，滤油车仅滤除油液中的污物，对油液的各项技术指标均无影响。
我们的产品广泛用于机械制造、油品生产加工、船用油品、液压设备{如：大型供油泵站、千斤顶、剪板机、折板机、压力机等}、建筑工程液压、电力设备、起重运输机械、机床润滑、注塑、冶金、化工设备、农业机械中，对其设备中的液压油、润滑油、切削油进行净化过滤等。
技术参数

型号	流量 (升/分)	压力 损失 （兆帕）	粗滤 精度 （微米）	精滤  精度 （微米）	磁铁 吸力 （牛）	电机 功率 （千瓦）	电压 （伏）
LYUC-20	20	<0.02	100	3  5  10  20  30  40	2	0．55	380
LYUC-50	50					0．75
LYUC-75	75					1．1
LYUC-100	100					1．5
LYUC-125	125					2．2

#可选精滤精度：3、5、10、20、30、40微米
滤油车使用与保养维修
1、滤油车在启动时，应注意不能使油泵反转，以免引起油泵轴封吹出导致吸入空气。
2、滤油车在使用过程中，油泵可能吸入空气，影响油泵流量，为了达到滤油车的额定流量以及保证精细滤芯的正常工作，应及时打开排气阀，以便将滤筒中的空气排净（即排气阀出油后），排完空气之后及时关闭排气阀。
3、滤油车使用一段时间后，如因污染物严重堵塞粗过滤器表面而使吸油不畅，引起油泵噪声过大，应停机取出滤芯清洗。
4、精细滤芯在使用一段时间后，易被污染物逐渐堵塞，引起滤筒压力升高，当压力达到0.4MPa时，需及时更换精细滤芯。
5、使用的吸油、出油软管应随时保持清洁。
6、如果滤油车抽不出油，请检查认定： a、油泵转向是否正确； b、油箱至吸油口间的各零部件密封是否可靠，吸油口是否离开油面或油液已吸完； c、粗滤器滤芯是否堵塞。
7、滤油车流量显著减少，请检查认定：   a、粗、精过滤滤芯是否堵塞严重； b、油泵轴油封是否磨损或因反转而造成吹出。
8、过滤压力突然下降，请检查精细滤芯是否被击穿。
以上外型和参数仅供选型参考，可能会根据技术改进以作调整，请以实物为准。
液压油真空滤油机
一．用途
油液真空脱水、脱气、杂质过滤，或对油箱过滤补油；主要用于液压油、透平油在线净化或机组大修时对油循环净化。本机能脱除油中的乳化水与溶解水，保证发电设备安全运行。
二．性能特点
●采用旋片式真空泵作真空源，根据客户需求可提供国产或进口品Pai产品；也可按现场情况配用水环式真空泵。
●选用知名品Pai齿轮油泵，低转速运行，噪音低、对油剪切作用小；并提供进口品Pai油泵备选。
●多级渐密式过滤系统，滤芯逐级加密，进口滤材（HPM）的滤芯，精度高、寿命长。
●分水破乳系统，采用高分子聚合材料，能快速破乳，分离油中的常态水，使脱水彻底，效率高。
●三维复式立体闪蒸内部采用特殊设计的结构，Z大限度拓展油液蒸发面积以及蒸发空间，并对油液产生阻流作用，因此具有极高的脱水效率。
●自研的红外线液位控制器，自动控制排油泵运行。
●红外自动消泡技术，可有效YZ过多泡末产生，防止系统跑油。
●加热系统多重联锁控保护，防止加热干烧或油品过热。
●均流式加热系统，油品受热均匀、升温速度快，而又不会造成油品局部碳化。
●数显式智能温控仪实现模糊式控制，根据设定温度控制加热系统自动运行，加热临界点无紊动，加热更稳定、更均衡。
●内置循环系统，可进行调压回流。
●超压自动停机并声光报警，过流、过载及防干烧等保护措施，可在线无人值守运行。
三．油处理后基本技术指标

残余水分	≤50PPM	残余气量	≤0.1%	机械杂质	无
过滤精度	≤1～5μm	油清洁度	≤NAS6

四．设备形式及配置
设备一般为移动敞开式，也可按要求设计为固定安装、封闭式、整机防爆，可选配PLC、信号远传DCS、远控等；油泵、真空泵、电气元件提供国产、进口或合资品Pai选配；可按要求增配滤芯污染检测报警、自动排水等附加功能。
五．选型参数表

型号	流量 （升/分）	压力损失（兆帕）	粗滤精度（微米）	1级精滤精度 （微米）	2级精滤精度 （微米）	磁铁吸力（牛）	电机功率 （千瓦）	电压（伏）
LUC-16	16	<0.02	100	30、20、10、5、3	20、10、5、 3	2	0.37	380
LUC-40	40						0.75
LUC-63	63						1.1
LUC-100	100						1.5

0
以上外型和参数仅供选型参考，可能会根据技术改进以作调整，请以实物为准。
透平油真空滤油机
一．用途
油液真空脱水、脱气、杂质过滤以及油液再生，或对油箱过滤补油；主要用于汽轮机、水轮机透平油在线净化或机组大修时对油循环净化。本机能充分脱除油中的乳化水与溶解水，吸附再生装置可吸附油中酸性、极性物质，降低油品酸值，提升油的破乳化功能。
二．性能特点
●采用旋片式真空泵作真空源，根据客户需求可提供国产或进口品Pai产品；也可按现场情况配用水环式真空泵。
●选用知名品Pai齿轮油泵，低转速运行，噪音低、对油剪切作用小；并提供进口品Pai油泵备选。
●多级渐密式过滤系统，滤芯逐级加密，进口滤材（HPM）的滤芯，精度高、寿命长。
●分水破乳系统，采用高分子聚合材料，能快速破乳，分离油中的常态水，使脱水彻底，效率高。
●三维复式立体闪蒸内部采用特殊设计的结构，Z大限度拓展油液蒸发面积以及蒸发空间，并对油液产生阻流作用，具有极高的脱水效率。
●独立的油品再生装置，与真空系统联运，降低或控制油品酸值，提升油的破乳化功能。
●自研的红外线液位控制器，自动控制排油泵运行。
●红外自动消泡技术，可有效YZ过多泡末产生，防止系统跑油。
●加热系统多重联锁控保护，防止加热干烧或油品过热。
●均流式加热系统，油品受热均匀、升温速度快，而又不会造成油品局部碳化。
●数显式智能温控仪实现模糊式控制，根据设定温度控制加热系统自动运行，加热临界点无紊动，加热更稳定、更均衡。
●内置循环系统，可进行调压回流。
●超压自动停机并声光报警，过流、过载及防干烧等保护措施，可在线无人值守运行。
三．油处理后基本技术指标

型号	流量 （升/分）	压力损失（兆帕）	粗滤精度（微米）	1级精滤精度 （微米）	2级精滤精度 （微米）	磁铁吸力（牛）	电机功率 （千瓦）	电压（伏）
LUC-16	16	<0.02	100	30、20、10、5、3	20、10、5、 3	2	0.37	380
LUC-40	40						0.75
LUC-63	63						1.1
LUC-100	100						1.5

1
四．设备形式及配置
设备一般为移动敞开式，也可按要求设计为固定安装、封闭式、整机防爆，可选配PLC（带触摸屏）、信号远传DCS、远控等；油泵、真空泵、电气元件提供国产、进口或合资品Pai选配；可按要求增配滤芯污染检测报警、自动排水等附加功能。
五．选型参数表

型号	流量 （升/分）	压力损失（兆帕）	粗滤精度（微米）	1级精滤精度 （微米）	2级精滤精度 （微米）	磁铁吸力（牛）	电机功率 （千瓦）	电压（伏）
LUC-16	16	<0.02	100	30、20、10、5、3	20、10、5、 3	2	0.37	380
LUC-40	40						0.75
LUC-63	63						1.1
LUC-100	100						1.5

2
以上外型和参数仅供选型参考，可能会根据技术改进以作调整，请以实物为准。
