高精度平面平晶一级100mm平晶纳光灯箱报价/说明书/图片

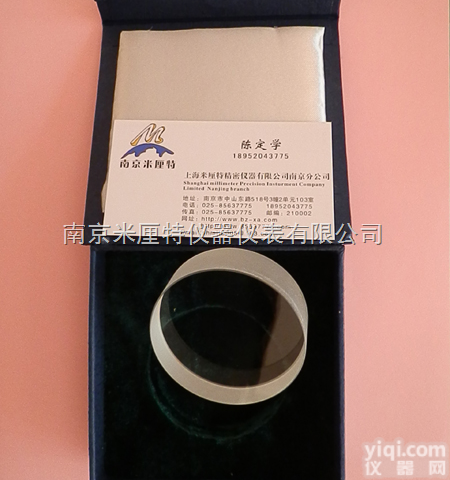

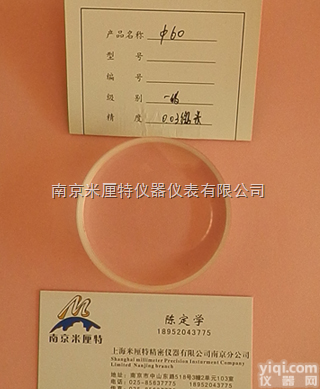

产品名称：平面平晶
产品型号：Ф30mm；Ф45mm；Ф60mm；Ф80mm；Ф100mm；Ф150mm；Ф200mm；Ф250mm；Ф300mm
简介
平晶是具有两个（或一个）光学测量平面的正圆柱形或长方形的量规。光学测量平面是表面粗糙度数值和平面度误差都极小的玻璃平面，它能够产生光波干涉条纹（见激光测长技术）。平晶有平面平晶和平行平晶两种。平面平晶用于测量高光洁表面的平面度误差，为用平面平晶检验量块测量面的平面度误差。平行平晶的两个光学测量平面是相互平行的，用于测量两高光洁表面的平行度误差，例如千分尺两测量面的平行度误差.平晶用光学玻璃或石英玻璃制造。圆柱形平面平晶的直径通常为 45～150毫米。其光学测量平面的平面度误差为:1级精度的为0.03～0.05微米；2级精度的为0.1微米。常见的长方形平面平晶的有效长度一般为200毫米。
平面平晶：是以光波干涉原理为基础，利用平晶的测量面与试件的被测量面之间所出现的干涉条纹来测量被测量面的平面度。
平面平晶：用于检定量块的研合性和平面度以仪器和量具的测量面、工作面的平面度，例如，平面光学零件、高级平台、平板、导轨、密封件等。亦可用于检定高精度的平面零件。
平面平晶：特别适用于计量单位、实验室作为标准平面和样板。
平面平晶的技术参数
| 规格 | | 30mm | | 45mm | | 60mm | | 80mm | | 100mm | | 150mm | | 直径 | | Φ30 | | Φ45 | | Φ60 | | Φ80 | | Φ100 | | Φ150 | | 厚度 | | 15mm | | 15mm | | 20mm | | 20mm | | 25mm | | 30mm |
|
| 规格 | | 200mm | | 250mm | | 300mm | | 400mm | | 500mm | | 600mm | | 直径 | | Φ200 | | Φ250 | | Φ300 | | Φ400 | | Φ500 | | Φ600 | | 厚度 | | 40mm | | 45mm | | 45mm | | 45mm | | 50mm | | 50mm |
|
按JJG_28-2000标准 | 1. 平晶精度：1级 | 2. 平面度误差：
直径 30mm~60mm 0.03μm
直径 80mm~150mm 0.05μm
直径 200mm~300mm 0.06μm
直径 300mm~600mm 0.08μm | （直径300mm~600mm的平晶 平面度误差均可以做到0.03μm 达到国际水平 ） | 3. 平行度误差：Ⅰ级 0.6μm | 4. 平晶的材料：A级 光学K9玻璃
检验标准 （GB 903-1987 无色光学玻璃） | 5. 平晶必须放置在(20士5)℃和湿度不大于80 % RH的检定室内进行等温，等温时间不少于8h
| NG-C2高精度钠光灯箱(钠光灯) | NG-C2高精度钠光灯箱主要和平面平晶配套使用 | 一、用途 | NG-C2高精度钠光灯箱是光学仪器理想的单色光源；点燃后能辐射比较强589.0A 589.6A钠谱线，单色性好，常作为旋光仪，折射仪，偏振计等仪器中的单色光源。NG-C2高精度钠光灯箱主要和平面平晶配套使用，用于以干涉法检验块规、量规、零件密封面、测量仪器以及测量工具量面的研合性和平面度，适用于光学加工厂、厂矿企业计量室、精密加工车间、阀门密封面现场检测使用，也适用于高等院校、科学研究等单位做平面度等检测。 |   | 二、主要技术特点： | 1、NG-C2高精度钠光灯箱是由特种的抗钠玻璃吹成管胆，管内充有金属钠，外面封接玻璃外壳而成。NG-C2高精度钠光灯箱具有适应范围广、使用寿命长、不受环境温度影响、灯光稳定无频闪的特点，可防止低频灯光源对人眼的伤害。 | 2、发光管它的发光效率基本不受环境温度的影响。其辐射光谱纯正、稳定、无杂散光。其发光波长透雾性强，在低功率电光源产品中光效Z高，是光学仪器中单色光源理想的选择。 | 3、灯具采用高品质防火、阻燃、环保进口塑料，紧固件采用材料增强安全性，抗振性。 | 4、根据光源的特性，灯具反射器采用抗紫外线喷塑增强表面抗腐蚀性。全密封防尘、防水、防眩光设计。 | 5、灯具检测平台采用特殊阻尼材料，国际领先的表面喷涂工艺精工制作，增强对被测工件的保护和保证检测的安全稳定。 | 6、检测平面平晶范围直径300mm以内（范围如果不够可以定做更大）。 | 7、工作电压：15+5V | 功 率：20W | 工作电流：1-1.3A。
