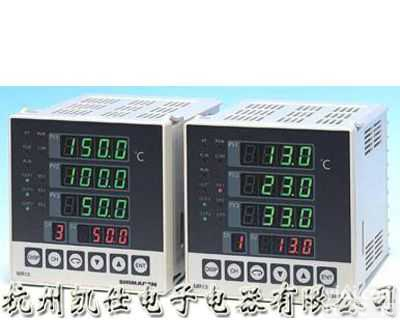

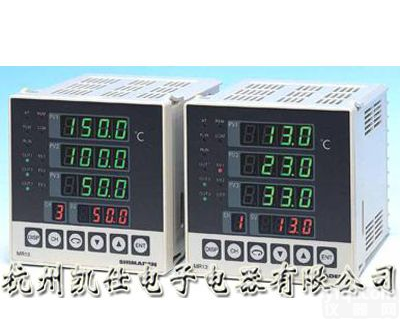

MR13系列 日本岛电三回路PID调节器温控仪MR13

型号

MR13-

四排高亮度LED数显，测量精度满量程的±0.3%FS ±1字，采样2次/秒DIN标准:高96×宽96×深110mm，面板开孔尺寸: 92×92mm
电源：100～260VAC 12W 50/60HZ工作环境温湿度，-10～50℃，<90%RH

输入类型及测量范围

工业现场测量值抗干扰滤波常数0～100秒可设置

1

热电偶:12种、14个测量范围(℃)华氏略: B:0～1800 R:0～1700 S:0～1700 K1:-100.0～400.0 K2:0.0～800.0 K3:0～1200 E:0～700 J:0～600 T:-199.9～200.0 N:0～1300 PLII:0～1300 Wre5-26:0～2300 U:-199.9～200.0 L:0～600华氏略

2

两种标准铂电阻:可设8个测量范围(℃)华氏略:-200～600 -100.0～100.0 -100.0～300.0 -50.0～50.0 0.0～50.0 0.0～100.0 0.0～200.0 0.0～500.0 Pt100=(新)JIS-'89/DIN/IEC/ZBY(138.5Ω)/ JPt100(BA2 139.1Ω)

3

直流毫伏电压: -10～10,0～10,0～20,0～50,10～50,0～100毫伏.输入阻抗:>500KΩ可编数显量程：-1999～9999小数点任意

4

电流: 0～20mA,4～20mA,可编数显量程：-1999～9999小数点任意

6

电压: -1～1V,0～1V,0～2V,0～5V,1～5V,0～10V输入阻抗:>500KΩ .可编数显量程：
-1999～9999小数点任意

调节输出类型

（带功率限制）

Y1-

继电器接点,比例周期0.5～120.0秒,接点:240V AC 2A阻性

I1-

电流4～20mA,0～10mA DC,负载阻抗< 600Ω

P1-

固态继电器驱动,时间比例周期0.5～120.0秒，15±3V DC< 20mA

V1-

电压0～10V DC,负载电流< 2mA

可编程功能（选件）

N

无

P

一条曲线，9段（步）

事件输出（选件）

（上下限报警或时标用）

0

无

1

EV 1～EV3 3组事件输出,接点容量:240VAC/1A阻性

模拟遥控和外部开关输入

(选件:仅能选一种）

00

无

04

0～10V输入阻抗:>500KΩ

05

4～20mA接收阻抗:250Ω

06

1～5V输入阻抗:>500KΩ

07

DI无电压接点或OC门输入（5V/0.4mA DC）

隔离模拟变送和数字通讯

(选件:仅能选一种）

00

无

03

0～10mV DC输入阻抗:10Ω

04

4～20mA DC负载阻抗:<300Ω

06

0～10V DC负载电流:< 1mA

15

RS-485

17

RS-232C
