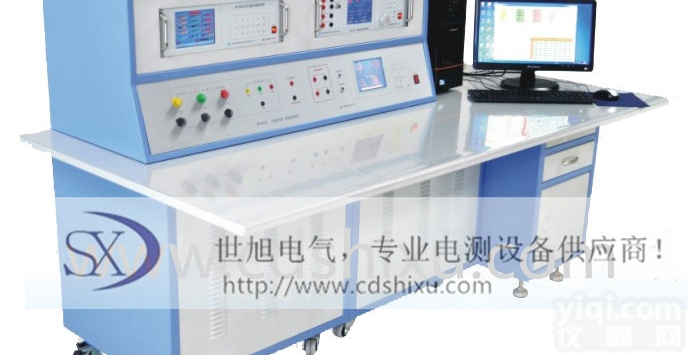

JW－0301CT型 交直流电表校验台 JW－0301CT型 交直流电表校验台

交流输出电压、电流

  ·电压量程（V）

        10、20、50、100、200、400、800；

  ·电流量程（A）

        0.1、0.25、0.5、1、2.5、5、10、

        25、50、100；

  ·调节范围  0～120%

             (800V电压、100A电流除外)；

  ·调节细度　 0.005%；

  ·输出电压、电流、功率稳定度≤0.01%/60s；

  ·每相电压Z大输出容量　   50VA；

  ·每相电流Z大输出容量　   100VA；

  ·正弦波输出时失真度　　　 ≤0.3%。

基波移相

  ·分相移相以UA为参考，UB、UC和IA、IB、IC

皆可对 UA作0.00°～359.99°移相；

  ·电流对同名相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的

三相不平衡输出；

  ·准确度 　     ±0.2°。

输出频率

  ·调节范围　    45～65Hz；

  ·调节细度　    0.001Hz；

  ·调定值准确度　0.01Hz。

畸变波输出

  ·谐波次数　   2～31次；

  ·同时含有的谐波个数　0～30个；

  ·谐波幅度　总谐波的峰―峰值，应不大于以

峰―峰值表示的基波额定值（即电压、电流量程）

的50%；同时，包括基波在内的畸变波峰―峰值应不

大于以峰―峰值表示的基波额定值的125%；

  ·各次谐波对基波移相（以基波正过零为参考

相位）　       0～360°。

三相相角对称度（在未作分相相位调节的情况下）

 ·三相四线     相电压之间120°±0.2°；

 ·三相三线　   UAB对UCB　滞后60°±0.2°；

 ·相电流对同名相电压　　±0.2°。



直流输出电压（包括辅助量程）

  ·量程 mV： 45、50、60、75、100；

          V： 0.15、 0.2、 0.25、0.3、 0.45、

              0.5、0.6、0.75、1、1.5、 2、

              2.5、3、4.5、 5、7.5、10、 15、

              20、25、30、45、50、60、75、

              100、150、200、250、300、450、

              600、750、1000。

直流输出电流（包括辅助量程）

  ·量程 uA： 5、7.5、10、15、20、25、30、

              50、75、100、150、200、250、300；

         mA： 0.5、0.75、1、1.5、2、 2.5、 3、

              5、 7.5、10、15、20、25、30；

          A： 0.05、 0.075、 0.1、0.15、 0.2、

              0.25、 0.3、 0.5、 0.75、 1、

              1.5、 2、2.5、3、5、7.5、10、

              15、20、25、30。

直流输出容量   Z大30W。

直流输出调节范围和细度

       ·范围 0～120%

            ( 1000V电压、30A电流除外）；　　　　

       ·细度 0.002%。

直流输出准确度   0.05（0.02）%。

直流满量程输出的稳定度

     1分钟满量程输出值的变化 ≤±0.01% RG。

纹波及噪声电压引起的误差   ≤±0.01% RG。

负载从空载到满载引起的误差 ≤±0.01% RG。

装置的准确度等级 0.05（0.03）

    装置测量工频电压、电流、有功功率、电能的

        允许误差              0.05%（0.03%）；

    装置测量无功功率、电能的允许误差    0.1%；

    相位测量误差                    ±0.05°；

    功率因数测量误差                ±0.0002。

工作电源　　单相220V±10%，50Hz±5%。　

使用环境　　温度20℃±10℃，相对湿度≤85%RH。

台面尺寸　　2000×1000mm。

重    量    135kg。
