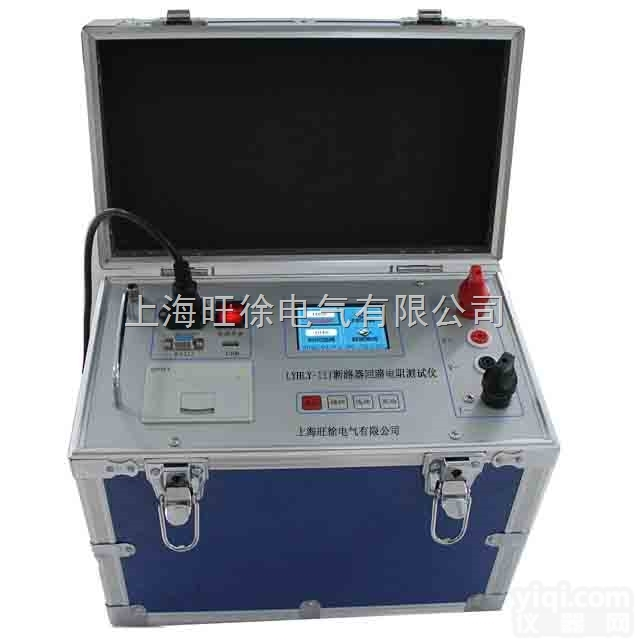

LYHLY-III 断路器回路电阻测试仪

断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。LYHLY-III系列回路电阻测试仪是我公司为适应GB50150-2006和DL/T596-2005规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

二、安全措施

1、操作者应具备一般电器设备或仪器的使用常识。

2、使用本仪器前要认真阅读使用说明书。

3、对仪器的调整维修必须由专业人员进行，不要自行处理。

4、仪器应避免剧烈震动，避免高温和阳光直射。

5、本仪器为测量纯电阻回路设计，不得测量感性回路。

6、测试中不能拆除测试线。

7、仪器接地线必须接好。

三、LYHLY-III断路器回路电阻测试仪性能特点

1、测试电流大，完全符合有关测试接触电阻的国家标准要求。

2、测试电流来自高精度的100A/200A开关式恒流电源，无需人工调节，测试迅速准确。

3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

4、测试速度快，USB接口可与PC机连接，上传试验数据，PC软件可自动生成WORD格式试验报告。

5、长时间连续工作，设有过热保护电路，仪器可靠稳定。

6、操作简便，重量轻。

四、技术指标

1、测试电流：

2、测量范围：1-3000μΩ

3、Z小分辨率：0.1μΩ

4、准确度：0.5%

5、输出电压：Z大5V

6、工作方式：连续

7、电源：AC220V±10％ 50Hz±1Hz

8、消耗功率：

9、使用温度：-20℃～40℃

10、相对湿度：≤80%RH，不结露

11、重量:

12、长350mm宽240mm 高250mm

五、LYHLY-III断路器回路电阻测试仪操作及功能介绍

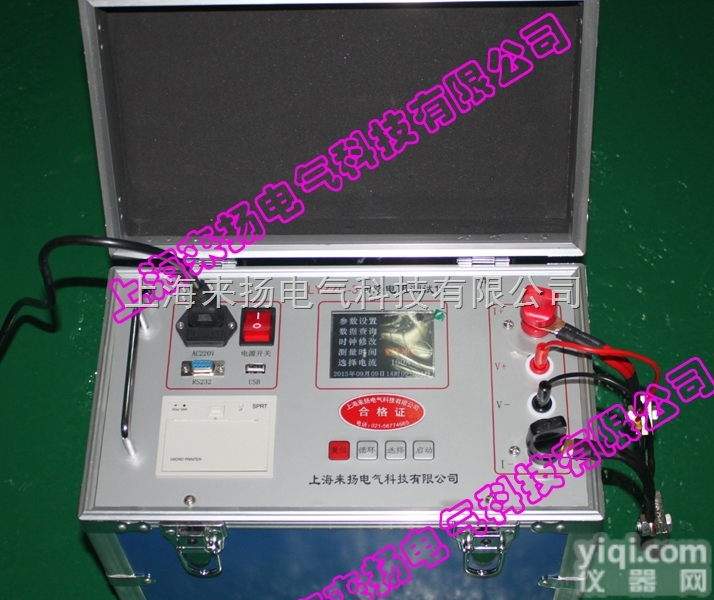

面板如图一所示：

1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

2、I+、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。

3、U+、U-：为试品电压信号的输入端子。

4、显示器：显示测试结果，接触电阻值和输出电流值。

5、复位键：整机初始化，仪器处在准备状态。

6 ：仪器的保护接地端。

图一 回路电阻测试仪面板

六、测试与操作方法

1、接线方法：如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I+、I-接线柱扭紧，细的电压线接到对应的U+、U-接线柱扭紧，两把夹钳夹住被测试品的两端。

图二 测试接线图

注意：测试钳的全部连接面应与试品可靠接触

2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约2秒钟会自动跳过进入主界面。

图三 开机界面

3、主界面：主界面显示如图四。按上下键选择功能，按确认键进入功能菜单。

图四 主界面

4、测试：主界面选择开始测试后，进入电流选择界面如图五，按上下键选择测试电流，请参考相应的量程范围，选择合适的电流。按返回退回主界面，按确认键开始测试，同时提示“正在测试…”。测试结果显示如图六，按上下键选择打印或者保存，按返回键退回主界面。

图五

图六

5、数据查询：主界面选择数据查询后，进入查询界面如图七。按上下键选择查询的条目，按返回键退回主界面，按确认键显示查询条目的详细信息如图八，之后可以选择打印或者删除数据。

图七

图八

6、时钟校准：在主界面选择时钟校准后，进入时钟校准界面，默认一项修改年，按确认键修改下一项，依次修改年，月，日，时，分，秒，按上下键进行修改，当秒修改完成后，按确认键返回主界面。

7、厂家设置：该选项为厂家人员调试和设置使用，顾客请勿随意操作。

8、复位：测试完毕后，按“复位”键，仪器输出电流将断开，这时显示屏回到初始状态，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

9、温度报警：当仪器内部温度过高时，界面会弹出“温度过高！”，同时蜂鸣器会报警，此时应关闭电源，等仪器温度恢复正常以后才能继续使用。

七、PC软件操作

可将测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。

1、计算机要求

硬件配置：至少赛扬533CPU，512M内存、1G剩余硬盘空间。

软件配置：建议使用Windows2000、XP操作系统。Windows Office 2000及以上版本（必须包含Word）。

2、安装驱动

本说明以在Windows XP环境下安装为例。随机配置有光盘和USB数据线，将光盘放入计算机光驱，使用USB数据线连接仪器和计算机。安装步骤依次如下图所示。

图1

图2

图3

图4

图5

注：此时安装并未完成，继续按弹出的对话框进行操作，具体步骤如下。

图6

图7

图8

图9

图10

检查驱动程序是否安装成功。打开“设备管理器”。若有USB Serial Port(COM3)说明驱动程序安装成功，如图11。

图11

根据所接计算机的USB接口不同，这里的COM3可能是其他序号。

3、软件操作

（1）从光盘中把“BR回路电阻测试仪”文件夹复制到计算机。将仪器通电，运行文件“BR.exe”，出现主界面，如图12。左上角为工具栏，如图13。

图12

图13

（2）通信连接。点击 “通信连接”按钮（三角形图标），出现下拉列表（如图14），选择正确的串口。本机的串口序号为COM3，在计算机的“设备管理器”中可查到。

图14

（3）数据同步。点击“数据同步”按钮，仪器将存储的历史测量数据上传至计算机中，窗口下方会显示数据同步完成，如图15。

图15

（4）保存数据。点击“保存数据”按钮，出现图16对话框。用户可以自定义保存地址、文件名及文件格式（文件格式可选择为“文本文档”或“WORD文档”），如图17。然后点击“保存”按钮。

图 17

打开保存的文档，如图18、图19。

图18 WORD文档

19 文本文档

（5）生成报告。选中其中一条记录，点击“生成报告”按钮，同保存数据功能一样，用户可以自定义保存地址、文件名及文件格式（文件格式可选择为“文本文档”或“WORD文档”），然后点击“保存”按钮。打开保存的文档如图20、图21。

图20 WORD文档图

图21 文本文档

八、标准配置

附录一：接触（回路）电阻基本知识

什么叫接触电阻？

接触电阻是静触头与动触头相互接触时所出现的附加电阻。

断路器接触电阻有哪几部分组成？

由动、静触头接触部分的收缩电阻和表面电阻两部分组成。

断路器接触电阻不合格的原因？

— 开断较大短路电流时触头烧坏。

— 因机构调整不佳固定不牢，致使行程变化，当超行程严重不合格时，引起接触压力或接触面积的变化。

— 断路器调试安装完后，长期未投入运行，使动，静触头表面氧化，接触表面电阻增大。

— 长期运行使弹簧变形，使接触压力下降。

— 机械部分长期操作后引起的机械磨损。

— 对少油断路器，还可能因绝缘油酸值不合格呈酸性反应，浸蚀触头表面。或油中漂浮杂质，动、静触头之间因开断短路电流后残留的微粒碳质、金属粉末，使接触电阻增大。

影响接触电阻的因素？

— 材料性质：硬度、化学性质、金属化合物的机械强度与电阻率。

— 接触形式：点接触、线接触、面接触。

— 接触面状况：当接触面形成氧化膜时（银例外），氧化膜比金属本身的电阻要大得多。

— 接触压力。

— 接触表面的粗糙度。

附录二：断路器导电接触（回路）电阻标准参考值
