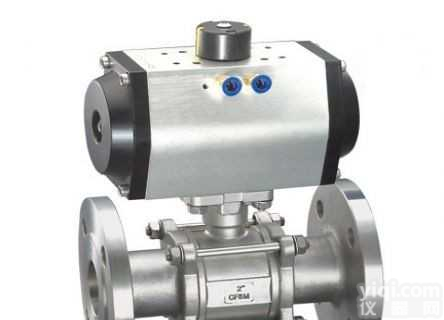

气动三片式法兰球阀,上海希伦气动球阀厂家,气动球阀供应商Q641F型气动三片式法兰球阀产品特点：
Q641F型气动三片式法兰球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
气动三片式法兰球阀,上海希伦气动球阀厂家,气动球阀供应商
公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体
一、Q641F型气动三片式法兰球阀主要零件材料
序号NO
|
零件名称
|
材质
|
不锈钢
|
碳钢
|
1
|
螺栓
|
不锈钢SS304
|
碳钢
|
2
|
弹簧垫圈
|
不锈钢SS304
|
不锈钢SS304
|
3
|
螺母
|
不锈钢SS304
|
碳钢
|
4
|
阀盖
|
不锈钢CF8/CF8M
|
碳钢WCB
|
5
|
阀体
|
不锈钢CF8/CF8M
|
碳钢WCB
|
6
|
球
|
不锈钢CF8
|
不锈钢CF8
|
7
|
密封圈
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
8
|
阀杆
|
不锈钢SS316
|
不锈钢SS304
|
9
|
填料
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
10
|
压紧螺母
|
不锈钢SS304
|
不锈钢SS304
|
11
|
弹簧垫圈
|
不锈钢SS304
|
不锈钢SS304
|
12
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
13
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
二、Q641F型气动三片式法兰球阀主要尺寸
气动三片式法兰球阀,上海希伦气动球阀厂家,气动球阀供应商
SIZE
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
2 1/2″
|
3″
|
4″
|
d
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
76
|
100
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
22
|
24
|
24
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
H
|
75
|
95
|
90
|
110
|
130
|
140
|
140
|
180
|
250
|
W
|
130
|
140
|
140
|
170
|
200
|
220
|
220
|
350
|
550
|
n-do
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
气动三片式法兰球阀订货说明：
1.三片式球阀阀体材质（WCB,CF8,CF3,CF8M等）;
2.三片式球阀公称压力（1.6-6.4MPa ）;
3.三片式球阀工作温度（-20～232℃～350℃）;
4.三片式球阀产品口径（DN15-DN100）;
5.三片式法兰球阀连接方式（法兰连接）;
6.三片式球阀适用介质（水、油、气及某些腐蚀性液体）;
7.三片式球阀连接方式（手动、涡轮传动、气动、电动）;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的希伦科技阀门专家为您审核把关。
