一、江苏SF6气体回收装置，扬州SF6气体回收充放装置报价用途及型号说明

1.1、用途描述

SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

1.1.1江苏SF6回收气体装置，扬州SF6气体回收充放装置报价适用范围

适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。

1.1.2设计方案

由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。

1.2、技术特点

1.2.1、内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。

1.2.2、一体化的设计和较小的体积便于移动和使用。

1.2.3、GX的过滤免维护系统，极大保证了回收SF6气体的质量。

1.2.4、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。

1.2.5、所有电气系统均采用优质品Pai。

1.2.6、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。

1.2.7、整机为风冷无需外接水源。

1.2.8、内置温度保护系统即使在-20摄氏度下也能正常工作。

1.2.9、内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。

1.2.10、所有球阀为密封元件具有自动补偿性能。

1.2.11、具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。

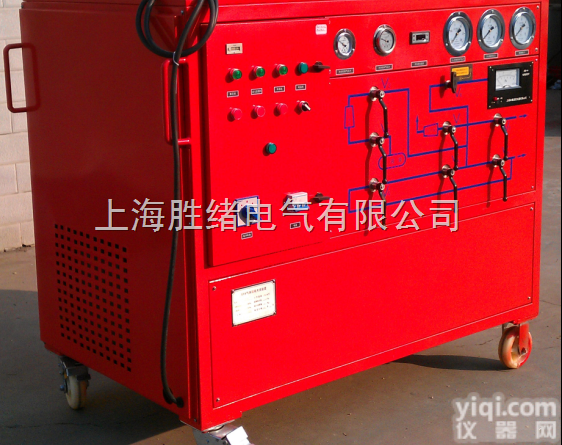

1.3、外观

整个设备布局合理，结构简单且紧凑，整体美观大方，易于操作和维护，油漆附着力为Ⅰ级，颜色为橙红色。

二、江苏SF6气体回收装置，扬州SF6气体回收充放装置报价技术描述

2.1、主要部件性能参数

序号    指标名称及单位    GD-7Y-54-50

1    电源AC    V    380（三项五线、相序自动转换）

2    额定Z高储气压力（20℃）    MPa    ≤4

3    极限真空度    Pa    ≤10

4    装置真空度保持    Pa    在133 Pa压力保持24h，真空度值上升＜400 Pa

5    SF6压缩机        法国美优乐

6    压缩机抽气速率    m3/h    7m³/h

7    真空泵        2X-15

8    真空泵抽气速率    m3/h    54

9    回收装置适应入口初压（20℃）    MPa    0~1.0

10    电气设备回收终压（20℃）    MPa    ≤50 Kpa

11    回收后气体油份控制    μg/g    国产油分＜10

12    装置年漏气率    %    ＜1

13    装置连续无故障运转时间    h    ≥1000

14    累积无故障运转时间    h    ≥5000

15    噪声水平    dB(A)    整机≤75

16    理论储液能力    KG    50

17    冷冻液化压缩机        东贝

18    冷冻储罐    L    50

19    回收后气体水分(PPM/V)    PPM/V    60

20   回收后气体油分(PPM/V)    PPM/V    10

21    干燥过滤方式        真空加热活化再生

22    充气初压(pa)    pa    ≤133

23    充气终压(mpa)    mpa    0.8

24    充气速率（m³/h）    m³/h    ≥5

25    气化方式        电加热自动温控

26    整车型式        手推移动式

27    外形尺寸    cm    1450×810×1200

28    整机重量    kg    约600

29    冷却方式        风冷

30  过滤系统        采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利用

2.2、、江苏SF6气体回收装置，扬州SF6气体回收充放装置报价简明参数表

型号   GD-7Y-54-50

真空泵抽速（m3/h）    54

极限真空度（Pa）    10

真空泵    国产双极真空泵

SF6回收压缩机（m3/h）    7

压力（MPa）    2.5

压缩机厂家    法国美优乐

过滤器颗粒（微米）    0.02

油份（PPM）    GX

酸值（PPM）    0.1

可水解氟化物（PPM）    0.2

生物毒性    无

水份（PPM）    ≤60

SF6纯度    ≥99.9%

SF6贮罐    50L

SF6贮罐材质    碳钢

制冷系统    优质GX压缩机

过滤器    美国原装

干燥器    美国原装

真空计    指针

阀门    独有技术（内置蝶形密封，确保多次开关不会漏气）

2.3、主要技术参数描述

2.3.1、回收

回收初压力≤0.8MPa

回收终压力≤50KPa

回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。

2.3.2、充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。

2.3.3、抽真空

装置极限真空度小于等于10 Pa

对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

2.3.4、贮存

贮存容器容积0.05m3

名义液态贮存量50kg

Z高贮存压力3.8 MPa

2.3.5、江苏SF6回收气体装置，扬州SF6气体回收充放装置报价净化

对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

2.3.6、年泄漏率≤1%名义储存量

2.3.7、噪声≤75dB(A)声压级

2.3.8、工作环境温度  -10°- 40℃

2.3.9、功率≤5KW

2.3.10、电源：交流三相五线制  50HZ 380V±10%

2.3.11、重量约600 kg

2.3.12、外形尺寸（长×宽×高）：1450×810×1200
