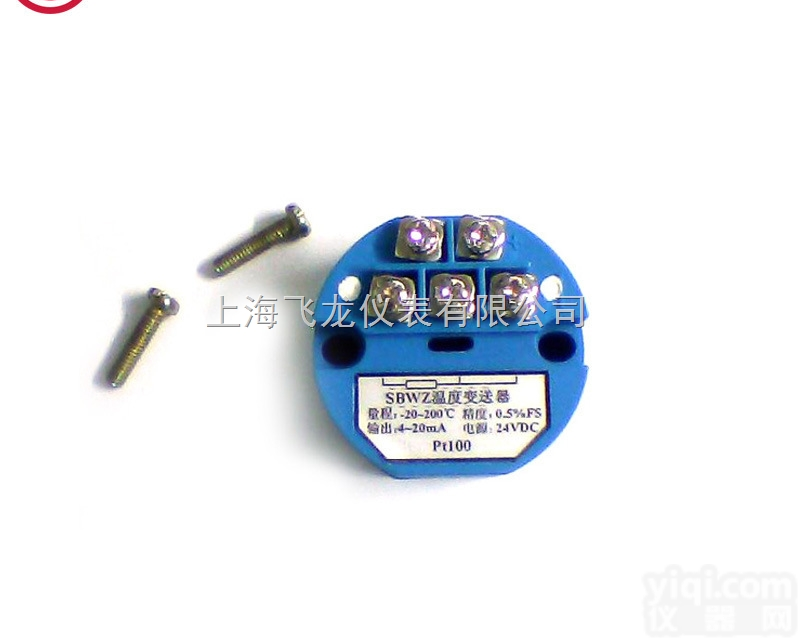

SBWZ SBWZ一体化温度变送器

品Pai	武翔	类型	铂热电阻
型号	SBWZ	分度号	pt100
测量范围	-50-500（℃）	允差等级	A
热响应时间	10（s）

概述SBWR(Z)带热电偶(阻)一体化温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它由热电偶、热电阻与温度变送器模块组成，采用二线制方式，带有非线性校正电路，可直接测量工业过程中-200℃~+1600℃范围内的液体、气体介质和各种物质的温度，将温度信号转变成与温度信号成线性的4~20mADC电流输出信号，送显示、调节记录仪表或计算机进行集散控制。本产品广泛应用于石油、化工、冶金、电力、轻工、纺织、食品等行业，可与动圈仪表、数显仪表、记录仪表、调节器、计算机等配套使用，组成各种温度控制系统。特点1、具有高精度的冷端补偿电路，全温度范围内补偿精度±0.5℃；2、独创的非线性校正电路，输出信号与被测温度成线性关系；3、内带漂移自校正系统，在整个工作温度范围内保证精度。技术参数

基本误差	±0.2%，±0.5%，±1%
环境温度变化影响	对于0.2级：0.02%F.S/℃ 对于0.5级：0.05%F.S/℃ 对于1.0级：0.05%F.S/℃
输出	4~20mADC，二线制传输
供电电压	14~34VDC
额定电压	24VDC
负载能力	供电电压为24V时，负载为0~500Ω
热电偶冷端补偿误差	工作温度范围内，小于1℃
工作温度范围	-25~+85℃
储存温度	-25~+125℃
相对湿度	5~95%，无冷凝
现场显示表头精度	模拟式指针表头为±2.5% 数字式显示表头为±1.0%
功耗	<0.5W
