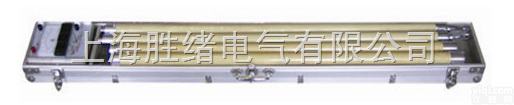

SYDHX SYDHX系列指针式高压核相仪

SYDHX系列指针式高压核相仪的工作原理：
图一中，RA=RA′为固定电阻核相棒。固定电阻Ra=Ra′可调电阻r与r′和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA′时，调节r和r′可使电桥平衡，即Xg=0，此时，被测两端电端电压幅度值和电位相同。如果两端电压电位相同，而幅值不完全相等，调节r和r′仍能使电桥平衡。只有当两端相位不相同时，调节r和r′不能使电桥平衡即Ig=0。此时，被测两端电压不是相同位。

1、单根核相棒电阻值和外形测量结果见表1。

表1

		试品 额定电压 （kV）		标  称 长  度 （m/m）		实  测 长  度 （m/m）		误差 %		标  称 电阻值 （MΩ）		实  测 电阻值 （MΩ）		误差 %
	10		A		900		865		-5		100		100		0
		A′		900		865		-3.8		100		100		0
	35		A		1100		1080.3		-1.7		357		380		6.4
		A′		1100		1080.3		-1.7		357		380		6.4
	110		A		1100		1150		4.5		660		740		12
		A′		1100		1150		4.5		660		740		12

2、单根核相棒工频耐压试验结果见表2。

表2

	试品额定电压（kV）		试验电压 （kV）		持续时间 （分）		结 果
	10		50		5		良好
	35		105		5		良好
	110		300		5		良好

测试时环境温度：17.5℃。

4、核相仪整体试验

测试结果见表。

	试    品 额定电压 kV		试   验 电   压 kV		测   量 电   流 uA		元件 允许电流 uA		Z大电流下持续5分钟元件的温升 ℃
	10		1.0u线=10		87		674		4.5
		2.0u线=20		190
	35		1.0u线=35		93		443		5.5
		2.0u线=70		184
	110		1.0u相=63.5		72		443		5
		2.0u相=127		138
