ZKSVG 北京中科正奇静止无功发生器SVG

静止无功发生器ZKSVG

一、ZKSVG静止无功发生器工作原理功能

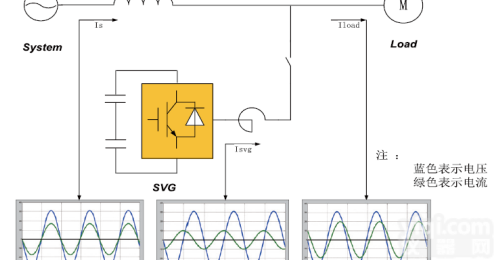

ZKSVG的基本原理是将自换相桥式电路通过变压器或电抗器并联在电网上，适当的调节桥式电路交流侧输出电压的幅值和相位，进而控制交流侧电流，就可以是该电路吸收或者发出满足要求的无功电流，实现动态无功补偿。提高功率因数，稳定网压，YZ三相不平衡，实现节能降耗的目的。

二、ZKSVG静止无功发生器技术特点

◎ 输出容量从容性到感性连续调节，补偿后功率因数可达0.99。

◎ 全响应时间小于10ms，可快速跟踪变化速度极快的负载进行补偿。

◎ 不受电网阻抗影响，避免发生谐振。

◎ 具有缓冲启动回路，投切平滑无冲击。

◎ 具有过温、过流、过压、欠压等保护措施，保证装置安全、可靠运行。

◎ IGBT、控制芯片、电容器均采用国外知名厂商产品，保证变流器工作的稳定性和可靠性。

◎ 采用模块化技术，体积重量小、安装简单方便、易于扩展。

◎ 采用高性能嵌入式一体化触摸屏，显示直观、操作便捷。

◎ 装置自身损耗小于3%。

◎ 采用通用的远程通信协议，便于远程监控。

三、ZKSVG静止无功发生器型号规格表

	电压等级		容量		安装方式		尺寸（宽× 深× 高）mm		重量(kg)
			400V		25kVar		机架式		500 ×550×190		25
		壁挂式			500 ×195×560		25
		50kVar		机架式		500 ×550×190		35
			壁挂式		500 ×195×560		35
		100kVar		机架式		500 ×550 ×270		48
			690V		90kVar		机架式		600 ×800×2200		350
		180kVar		机架式		600 ×800×2200		400
		270kVar		机架式		600 ×800×2200		450
		360kVar		机架式		600 ×800×2200		500

◎ 400V 机架式产品单柜多可容纳5 个模块，Z小尺寸为800（宽） ×800（深）×2200（高），

可根据并柜要求定制。

◎ 690V 产品成套供货，Z小尺寸为800（宽） ×800（深）×2200（高），可根据并柜要求定制。

◎ 并柜数量不限。

四、ZKSVG静止无功发生器型号含义

中科正奇致力于电能质量治理，拥有专业的技术团队，强大的研发能力。适用大部分场地和环境。满足您个性化需求。公司拥有专业的售后维护系统，保障您的售后服务。厂家直销售后无忧。
