WRCK 铠装热电偶，热电偶，铠装热电偶，南京热电偶，防爆热电偶

产地：江苏南京市
供应商：南京凯曼仪器仪表有限责任公司
供应商报价：电议
标签：铠装热电偶，热电偶，铠装热电偶，南京热电偶，防爆热电偶,铠装热电偶，热电偶，铠装热电偶，南京热电偶，防爆热电偶价格,铠装热电偶，热电偶，铠装热电偶，南京热电偶，防爆热电偶厂家

产品信息

是否提供加工定制	是	品Pai	careermen
型号	WRCK	品种	凯曼
分度号	s	测量范围	0-350（℃）
允差等级	1级	热响应时间	10（s）
联接型式	固定螺纹	外形尺寸	150（mm）

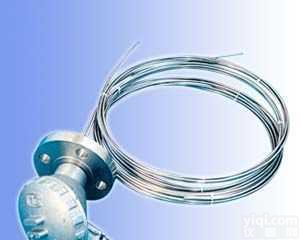

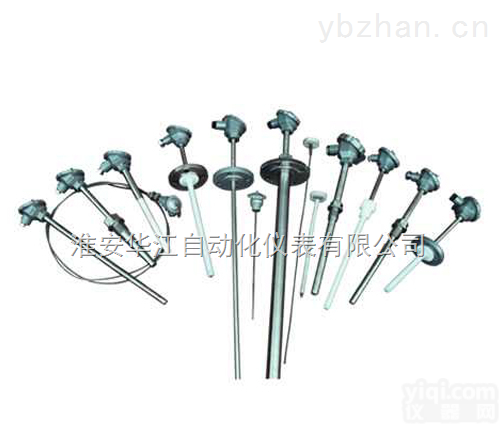

铠装热电偶

概述

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的变送器，通常和显示仪表、记录仪表和电子调节器配套使用，同时亦可作为装配式热电偶的感温元件。它可以直接测量名种生产过程中从 0~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

原理

铠装热电偶的工作原理是，两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。

铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套 1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。

铠装热电偶分绝缘式和接壳式两种。

基本技术指标

类别（代号）	分度号	套管外径（ d）	常用温度（℃）	Z高使用温度（℃）	允许偏差△ t
					测温范围（℃）	允差值
镍铬—康铜 WREK	E	≥φ 3	600	700	0～700	± 2.5℃或 ± 0.75%t
镍铬—镍硅 WRNK	K	≥φ 3	800	950	0～900	± 2.5℃或 ± 0.75%t
铜—康铜 WRCK	T	≥φ 3	350	400	<-200	未作规定
					-40～350	± 1℃或 ± 0.75%t

注 :1、t为被测温度的值
2、T型分度号产品需与厂方协商订货

铠装热电偶热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所得的时间称为热响应时间，用τ0.5表示。

绝缘电阻

当周围空气温度为20±1.5℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。

偶丝直径（ mm）	试验电压（ V-DC）	绝缘电阻（ MΩ.m ）
1.5	50±10%	≥ 1000
>1.5	500±10%	≥ 1000

可挠度

铠装热电偶的可挠曲率半径不小于其外径的5倍。

铠装热电偶热响应时间

热响应时间τ0.5秒套管直径(mm)	接壳式	绝缘式
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

铠装热电偶外径和名义长度标准规格

铠装热电偶外径 d（mm）
φ 8	φ 6	φ 5	φ 4	φ 3
50	50	50	50	50
75	75	75	75	75
100	100	100	100	100
150	150	150	150	150
200	200	200	200	200
250	250	250	250	250
300	300	300	300	300
400	400	400	400	400
500	500	500	500	500
750	750	750	750	750
1000	1000	1000	1000	1000
	1250	1250	1250	1250
	1500	1500	1500	1500
	2000	2000	2000	2000
		2500	2500	2500
		3000	3000	3000
		4000	4000	4000
			5000	5000
			7500	7500
			10000	10000
				15000

注：1、￠3绝缘式铠装热电偶名义总长L，不得大于10000mm。
2、铠装热电偶外径d≤￠5mm，并有防溅式或防水接线盒的产品，用户在安装时请注意，热电偶露出设备部份必须加装支架等辅助支承，增加刚度，确保坚固，防止接线盒来回摇振，损坏热电偶。

结构

铠装热电偶材料的结构形式

工作端（热端）结构形式

安装固定形式

固定装置是供用户安装用。除了无固定装置产品外，铠装热电偶固定装置有：固定卡套式、可动卡套式、固定法兰、可动法兰四种结构形式。固定卡套式供用户一欠性固定，可动卡套式用户可多次固定。

铠装热电偶外径d 套管直径（mm）	φ 8	φ 6	φ 5	φ 4	φ 4	φ 3	φ 2
M	M16*1.5				M12*1.5
S	22				19

注：括号内的数字这档规格一般不予以采用 ,如需要作特殊规格订货。

铠装热电偶自由端（接线盒）形式

接线盒供连接热电偶的自由端和显示仪表之用，目前有简易式、防溅式、防水式、手柄式、小接线盒式、补偿导体式多种结构形式。

带补偿导线式

防溅式

防水式

手柄式

小接线盒式

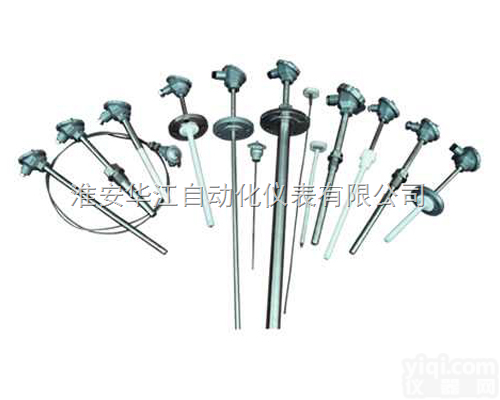

铠装热电偶(2)

无固定装置式铠装热电偶

名称	型号	分度号	工作端形式
单支镍铬 -康铜	WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191	E	绝缘式
单支镍铬 -康铜	WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192		接壳式
双支镍铬 -康铜	WREK 2-121 WREK 2-131		绝缘式
双支镍铬 -康铜	WREK 2-122 WREK 2-132		接壳式
单支镍铬 -镍硅	WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-191 WRNK-187	K	绝缘式
单支镍铬 -镍硅	WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192		接壳式
双支镍铬 -康铜	WRNK 2 -121 WRNK 2 -131		绝缘式
双支镍铬 -康铜	WRNK 2 -122 WRNK 2 -132		接壳式
单支铜 -康铜	WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-191 WRCK-187	T	绝缘式
单支铜 -康铜	WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192		接壳式
双支铜 -康铜	WRCK 2-121 WRCK 2-131		绝缘式
双支铜 -康铜	WRCK 2-122 WRCK 2-132		接壳式

注：套管外径d（mm）：￠3、￠4、￠5、￠6、￠8

固定卡套螺纹装置式铠装热电偶

名称	型号	分度号	工作端形式
单支镍铬 -康铜	WREK-201 WREK-221 WREK-231 WREK-281 WREK-291	E	绝缘式
单支镍铬 -康铜	WREK-202 WREK-222 WREK-232 WREK-282 WREK-292		接壳式
双支镍铬 -康铜	WREK 2 -221 WREK 2 -231		绝缘式
双支镍铬 -康铜	WREK 2 -222 WREK 2 -232		接壳式
单支镍铬 -镍硅	WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291	K	绝缘式
单支镍铬 -镍硅	WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292		接壳式
双支镍铬 -康铜	WRNK 2 -221 WRNK 2 -231		绝缘式
双支镍铬 -康铜	WRNK 2 -222 WRNK 2 -232		接壳式
单支铜 -康铜	WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291	T	绝缘式
单支铜 -康铜	WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292		接壳式
双支铜 -康铜	WRCK 2-221 WRCK 2-231		绝缘式
双支铜 -康铜	WRCK 2-222 WRCK 2-232		接壳式

注 :套管外径d(mm):φ3、φ4、φ5、φ6、φ8。

可动卡套螺纹装置式铠装热电偶

名称	型号	分度号	工作端形式
单支镍铬 -康铜	WREK-301 WREK-321 WREK-331 WREK-391 WREK-381 WREK-387 #	E	绝缘式
单支镍铬 -康铜	WREK-302 WREK-322 WREK-332 WREK-392 WREK-382 WREK-388 #		接壳式
双支镍铬 -康铜	WREK 2-321 WREK 2-331		绝缘式
双支镍铬 -康铜	WREK 2-322 WREK 2-332		接壳式
单支镍铬 -镍硅	WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387 #	K	绝缘式
单支镍铬 -镍硅	WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388		接壳式
双支镍铬 -镍硅	WRNK 2-321 WRNK 2-331		绝缘式
双支镍铬 -镍硅	WRNK 2-322 WRNK 2-332		接壳式
单支铜 -康铜	WRCK-301 WRCK-321 WRCK-331 WRCK-381 WRCK-391 WRCK-387 #	T	绝缘式
单支铜 -康铜	WRCK-302 WRCK-322 WRCK-332 WRCK-382 WRCK-392 WRCK-388 #		接壳式
双支铜 -康铜	WRCK 2-321 WRCK 2-331		绝缘式
双支铜 -康铜	WRCK 2-322 WRCK 2-332		接壳式

注 :套管外径d(mm):φ3、φ4、φ5、φ6、φ8。
打“ #”型号387与388套管外径为φ3、φ4mm

固定卡套法兰装置式铠装热电偶

名称	型号	分度号	工作端形式
单支镍铬 -康铜	WREK-401 WREK-421 WREK-431 WREK-481 WREK-491	E	绝缘式
单支镍铬 -康铜	WREK-402 WREK-422 WREK-432 WREK-482 WREK-492		接壳式
双支镍铬 -康铜	WREK 2-421 WREK 2-431		绝缘式
双支镍铬 -康铜	WREK 2-422 WREK 2-432		接壳式
单支镍铬 -镍硅	WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491	K	绝缘式
单支镍铬 -镍硅	WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492		接壳式
双支镍铬 -镍硅	WRNK 2-421 WRNK 2-431		绝缘式
双支镍铬 -镍硅	WRNK 2-422 WRNK 2-432		接壳式
单支铜 -康铜	WRCK-401 WRCK-421 WRCK-431 WRCK-481 WRCK-491	T	绝缘式
单支铜 -康铜	WRCK-402 WRCK-422 WRCK-432 WRCK-482 WRCK-492		接壳式
双支铜 -康铜	WRCK 2-421 WRCK 2-431		绝缘式
双支铜 -康铜	WRCK 2-422 WRCK 2-432		接壳式

注 :套管外径d(mm):φ3、φ4、φ5、φ6、φ8。

可动卡套法兰装置式铠装热电偶

名称	型号	分度号	工作端形式
单支镍铬 -康铜	WREK-501 WREK-521 WREK-531 WREK-581 WREK-591	E	绝缘式
单支镍铬 -康铜	WREK-502 WREK-522 WREK-532 WREK-582 WREK-592		接壳式
双支镍铬 -康铜	WREK 2-521 WREK 2-531		绝缘式
双支镍铬 -康铜	WREK 2-522 WREK 2-532		接壳式
单支镍铬 -镍硅	WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591	K	绝缘式
单支镍铬 -镍硅	WRNK-502 WRNK-522 WRNK-532 WRNK-582 WRNK-592		接壳式
双支镍铬 -镍硅	WRNK 2-521 WRNK 2-531		绝缘式
双支镍铬 -镍硅	WRNK 2-522 WRNK 2-532		接壳式
单支铜 -康铜	WRCK-501 WRCK-521 WRCK-531 WRCK-581 WRCK-591	T	绝缘式
单支铜 -康铜	WRCK-502 WRCK-522 WRCK-532 WRCK-582 WRCK-592		接壳式
双支铜 -康铜	WRCK 2-521 WRCK 2-531		绝缘式
双支铜 -康铜	WRCK 2-522 WRCK 2-532		接壳式

注 :套管外径d(mm):φ3、φ4、φ5、φ6、φ8。
