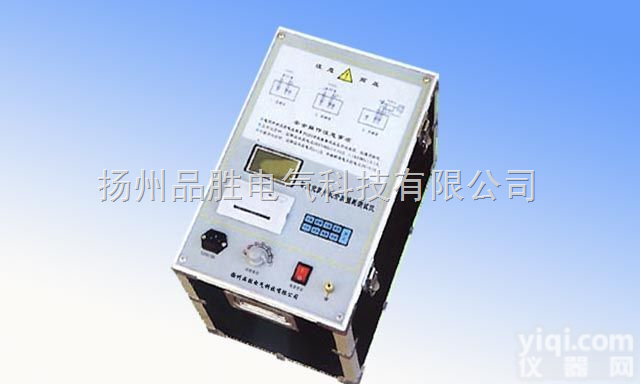

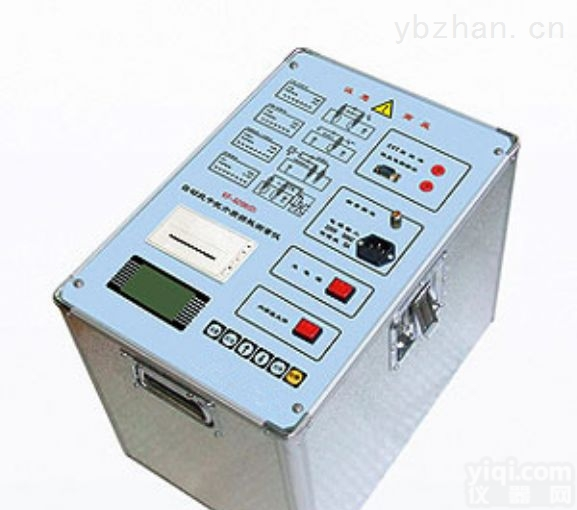

YZ9000C抗干扰介质损耗测试仪
● 具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接线可测量高压介损。
● 内置SF6标准电容器，tgδ<0.005%,受空气湿度影响小。
● 抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。
● 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
● 测量重复性好，电压线性好（测量准确度不受电压影响）
● 一体化结构，重量适中，便于携带。
● 大屏幕带背光中文液晶显示器信息提示操作，使用方便。
● 仪器自带打印机，及时保存测试数据。
● 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。
2.技术指标
2.1额定工作条件
2.1.1环境温度：0~40℃（当温度超出20℃±5℃时，每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。）
2.1.2相对湿度：30%~85%
2.1.3供电电源：电压：220V±22V,频率：50±1Hz
2.2外型尺寸：a×b×h,mm:450×330×380
2.3仪器重量：不大于16kg
2.4电子电路功耗：不大于40VA
2.5测量范围：
2.5.1介质损耗（tgδ）:0~1 分辨率0.0001
2.5.2电容量（Cx）: Z小分辨率0.01PF
2.5.2.1内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.5.2.2外接方式
“外接升压器”方式Z高试验电压10KV
“外接Cn”方式（外接高压、外接标准电容器）Z高试验电压由标准电容器和被试品决定（Umax=Imax/ωC）
标准回路Z大电流50mA（In=UωCn）
被试回路Z大电流2A（Ix=UωCx）
2.6基本测量误差
产品在环境温度20℃±5℃、相对湿度30%~85%的条件下，应符合表1之规定。
表1
测量内容
|
tgδ范围
|
电容量范围（Cx）
|
试品类型
|
基本误差
|
介质损耗因数tgδ
|
0~1
|
50pF~60000pF
|
非接地
|
±（1%读数+0.0005）
|
接地
|
±（1%读数+0.0010）
|
10pF~50pF或60000pF以上
|
非接地
|
±（1%读数+0.0010）
|
接地
|
±（2%读数+0.0020）
|
3pF~10pF
|
非接地与接地
|
电容量
|
50pF以上
|
±（1%读数+1pF）
|
50pF以下
|
±（1%读数+2pF）
|
2.7内部升压器输出能力
输出电压 额定输出电流
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA
