WRN.WRR.WRP.WRM.WRE等各种型号 K型热电偶WRN-330

品Pai	同创	型号	WRN.WRR.WRP.WRM.WRE等各种型号
品种	130.230.330.430.530.131.132.133等	分度号	K
测量范围	0-1000（℃）（℃）	热响应时间	90（s）
联接型式	活动法兰	外形尺寸	直径16mm.长度根据客户需要（mm）（mm）

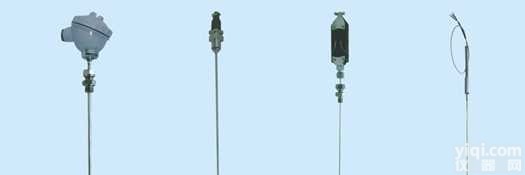

工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限

热电偶类别	代号	分度号	测量范围	基本误差限
镍铬－康铜	WRK	E	0－800℃	±0.75%t
镍铬－镍硅	WRN	K	0－1300℃	±0.75%t
铂铑13-铂	WRB	R	0-1600℃	±0.25%t
铂铑10－铂	WRP	S	0－1600℃	±0.25%t
铂铑30－铂铑6	WRR	B	0－1800℃	±0.25%t

注：t为感温元件实测温度值（℃）热电偶时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

?◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。◆热电偶Z小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）	试验温度（℃）	绝缘电阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000 产品名称: 耐磨热电偶 产品说明: 产品说明: 1、应用适合于电厂球磨机及磨煤机等对保护管磨损严重的场合。2、主要技术参数电气出口：M20x1.5,NPT1/2 耐磨头硬度：HRC62-65 防护等级：IP653、型号及规格 型 号 分 度 号 测温范围℃ 公称压力 流速 规 格 d Lxl mm WRN-230NMWRN2-230NM K 0-800 ≤10MPa ≤100m/s Φ16 300x150350x200400x250450x300500x350550x400650x500900x7501150x1000 WRE-230NMWRE2-230NM E 0-600 WZP-230NMWZP2-230NM Pt100 -200-+500 WRN-630NMWRN2-630NM K 0-800 ≤30MPa ≤80m/s Φ15 WRE-630NMWRE2-630NM E 0-600 WZP-630NMWZP2-630NM Pt100 -200-+500
