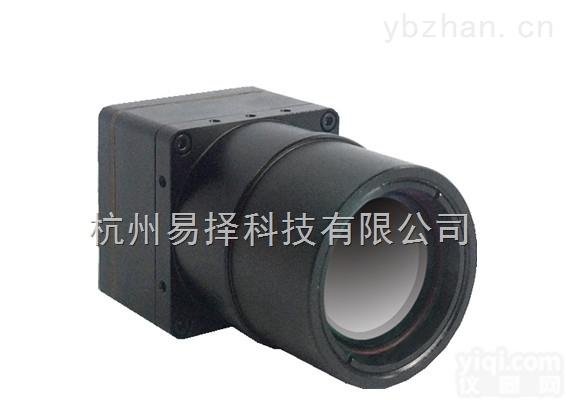

SmartCor-T384 红外热像仪

ink2">ink1">SmartCor-T384

易择科技（iTherml) SmartCor-T系列是的、无挡片技术、体积Z小的、重量轻的 、持续无任何干扰的热像温度视频输出的红外热像仪。

SmartCor-T系列红外热像仪具有无以伦比的图像性能，测温JZ，标准输出兼容性强，非常方便集成在各种各样的红外热像测温的应用系统。SmartCor-T除能集成各类红外测温系统外，也能固定安装，直接远距离检测并测温，为用户监控场景提供热成像图，及时发现隐患。广泛用于工业自动化在线检测，无人机巡检，公共场景监控，石化野炼，森林防火，周界报警等多种场景应用。



技术特点

■  领先的无档片技术，实时连续视频传输

■  体积小： 38 x 38 x 26
mm

■  重量轻<55g

■  低功耗<0.8W

■  自动追踪Z高、Z低、平均温度，并显示温度值

■  点、区域、等温的温度分析，自动温度报警

■  实时在线分析温度热成像图传输

■  多种镜头可选，无校正

■  IP54防护等级，易安装（可选 ）

■  体积小，重量轻，功耗低，易集成





技术参数

	探测器数据
	探测器类型		非制冷型微测辐射热计
	探测器分辨率		384 x 288 像素
	像元尺寸		17μm
	波长范围		8~14μm
	图像性能
	NUC		无挡片技术
	热灵敏度(NETD)		＜60mk
	Time to image		<3秒
	频率		50|60Hz
	视场角（FOV）		19.5°×14.7°|19mm 14.9°×11.2°|25mm 10.7°×8°|35mm 7.5°×5.6°|50mm 5.0°×3.7°|75mm
	数字变焦		2倍, 4倍, (连续变焦可选)
	色标		5 种色标可选(白热、黑热、铁红、褐色、冰火）
	图像设置		自动|手动，增益和亮度调整
	图像控制		图像模式、增益、极性、变焦、色票、系统设置等
	热像仪控制		自动|手动 via GUI，或串品命令
	测温分析
	测温范围		-20℃至+500℃
	测温精度		±3℃ (-20℃ 至 0℃), ±2℃ (0℃至+100℃), ±2% of reading (+100℃至+500℃)
	测温校正		自动|手动
	标准版本		1.ZX点测温 2.自动追踪Z高、Z低温度点 3.可读出Z高点温度，Z高温度点坐标，图像平均温度 4.设置报警温度，高于报警温度报警 5.通过GPIO发送报警信号（可选）
	高级版本		1.支持8个点测温，4个方形区域测温，可扑捉方形区域内的Z高温度和Z低温度，并可通过串口查询 2.等温分析，支持对大于，等于，小于，间隔温度进行着色处理 3. 8个报警器，支持图像叠加报警显示 4. 8个温差分析器，支持图像叠加显示温差信息
	物理性能
	重量 (不含镜头)		＜55g
	尺寸 (不含镜头)		38 x 38 x 26 mm
	接口		10个M2 X 4, UNC ¼”-20(可选)
	封装		IP67 (镜头)
	环境数据
	工作温度范围		-20℃ 至 +60℃
	储存温度范围		-50℃ 至 +70℃
	撞击		200g冲击脉波; 带有11ms 齿形波
	震动		4.3g , 3轴，每轴8小时
	温度		5% ~ 95% 非冷凝
	包装
	标准		红外热像仪（无镜头），连接线，说明书（CD)，保质卡
	可选		红外镜头
	接口		延展板
	电气接口		20-pin|50-pin 输出
	控制端口		UART|RS232  LVCMOS 2.5V-3.3V （RS485 & RS422 可选)
	工作电压		VDC: +2.8V ~ 5.5V(典型工作电压 +3.7V)
	功耗		SmartCor-T384 < 0.8W SmartCor-T640 < 1W
	模拟视频输出		PAL(标准), NTSC(可选)
	数字视频输出		BT.656(标准)
