日本索尼Magnescale高精度测量探规DK812SBR5
：
高精度测量探规DK812SA/SB
3000万次使用寿命的高性能测量探规：DK812SAR,DK812SALR,DK812SBR,DK812SBLR,DK812SAR5,DK812SALR5,DK812SBR5,DK812SBLR5，DK812SAFR，DK812SAFLR，DK812SBFR，DK812SBFLR，DK812SAFR5，DK812SAFLR5，DK812SBFR5，DK812SBFLR5，DK812SAVR，DK812SBVR，DK812SAVR5，DK812SBVR5。精度0.001mm；分辨率0.1微米，0.5微米；测量长度12mm；线缆长可达22m；安装容易，设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；配用产品：MG10/MG20/MG30/MG40/LY71/LY72/LT30.
日本索尼Magnescale高精度测量探规DK812SBR5
连接示意图：
日本索尼Magnescale高精度测量探规DK812SBR5
特点：
结构紧凑，并具有高分辨率0.1微米，Z大响应速度也有了更进一步的提高：
1.测量范围：12mm
2.精度：1μm（高分辨率模式），1.5μm（通用型号的分辨率）
3.Z大分辨率：0.1μm
4.Z大反应速度：80米/分钟（分辨率0.1微米）250米/分钟（分辨率0.5微米）
5.内置参考点
6.优良的耐水和耐油功能。
7.采用耐屈挠性电缆。
8.适用于各种工厂作业环境。
9.设计坚固，适用恶劣环境。
10.用气压辅助装置可以垂直移动转轴，安装容易，可选购法兰型探规
产品参数：
型号
|
高分辨率机型
|
一般用途分辨率机型
|
DK812SAR
|
DK812SBR
|
DK812SAR5
|
DK812SBR5
|
DK812SALR
|
DK812SBLR
|
DK812SALR5
|
DK812SBLR5
|
DK812SAFR
|
DK812SBFR
|
DK812SAFR5
|
DK812SBFR5
|
DK812SAFLR
|
DK812SBFLR
|
DK812SAFLR5
|
DK812SBFLR5
|
DK812SAVR
|
DK812SBVR
|
DK812SAVR5
|
DK812SBVR5
|
输出
|
A/B参考点讯号 差动线路驱动器输出（符合EIA-422）
|
分辨率
|
0.1μm
|
0.5μm
|
测量范围
|
DK812S:12mm
|
精度（20℃时）
|
1μm p-p
|
1.5μm p-p
|
测量力
|
DK812S 向下：0.6±0.3N
水平方向：0.5±0.3N
向上：0.4±0.3N
|
DK805S 向下：0.45±0.25N
水平方向：0.40±0.25N
向上：0.35±0.25N
|
参考点
|
一处（在轴心运动的1mm位置）
|
Z大回应速度
|
80m/min
|
42m/min
|
250m/min
|
100m/min
|
抗震（20至2000Hz）
|
100 m/s2
|
抗撞击（11ms）
|
1000 m/s2
|
保护结构*1
|
SAR/SBR:IP66,SALR/SBLR:IP64(IP67*2)
|
作业温度
|
0℃至50℃
|
保存温度
|
-20℃至60℃
|
电源电压
|
DC+5V±5%
|
耗电量
|
1W
|
线缆长度
|
2.5m
|
主杆直径
|
?8 0-0.009mm
|
重量*3
|
约30g
|
探针
|
附有碳化物球形（DZ-123）安装螺丝M2.5
|
附有钢珠，安装螺丝M2.5
|
配件
|
内附扳手、使用说明书、补充说明、+P M4*5螺丝（2）、软管弯头（于SAL与SBL型）
|
输出电缆长度（可以连接到电子设备部分）
|
长22m
|
使用寿命*4
|
无撞击情况下至少3000万次
|
*1 不包括内插盒与接头
*2 使用内附的软管弯头与?4mm管时
*3 不包括缆线与内插盒
*4 要视Magnescale Co.,Ltd. 所定义的监定测试而定。

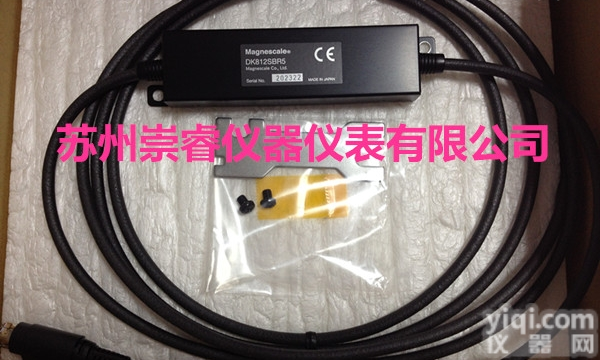

产品图片：
