供应日本索尼Magnescale磁栅尺GB-010ER
：
1.使用磁感应技术的耐环境特性机种。
2.适合使用在铣床、磨床等通用的稼动机器。
供应日本索尼Magnescale磁栅尺GB-010ER
GB-ER系列
GB-ER系列中一同装有SR138R系列和已经过电气调整的连接电缆CH04-03C。
供应日本索尼Magnescale磁栅尺GB-010ER
产品特点：
1.内建原点
2.使用磁感应技术，耐油，灰尘，振动能力强，环境适应性佳。
3.小型精巧的设计，节省安装的空间。
4.精度（5+5ML/1000)μm.
5.解析度：0.5μm
6.构造简单，寿命长。
技术参数：
型号
|
GB-ER
|
有效测量长度（ML:mm）
|
50/100/150/200/250/300/350/400/450/500/550/600/650/750/850/
/1400/1600/1850/2050/2200 mm
|
刻度尺长度
|
刻度尺全长（mm）
|
ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm)
|
Z大行程（mm）
|
ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm)
|
有无ZY固定片（mm）
|
无 (50 to 950mm)，有(1050 to 2200mm)
|
精度在20 °C的环境下
|
(5 + 5L / 1000) μm
|
原点
|
标准：ZY1处或任意1点（A/B相位同期）
|
安装容许误差
|
± 0.1mm
|
温度膨胀系数
|
（11±1）*10-6 /°C
|
操作温度
|
0～+40°C
|
储存温度
|
-20～+50°C
|
读取头电缆线长度
|
0.5m
|
电缆线长度
|
3m
|
保护设计等级
|
刻度尺：等同IP65,接口单元：等同IP30
|
输入电源/输出信号
|
输出信号
|
A/B/Z相位
|
电源（V）
|
DC+5V±5%
|
连接器
|
D-sub 9 pin
|
解析度
|
0.5μm
|
应答速度
|
刻度尺信号
|
60m/min
|
原点信号
|
60m/min
|
消耗电流（mA）
|
Z大200mA
|
|
|
|
|
详细型号：
型号
|
有效长度（L）
|
中间脚板
|
连接电缆型号
|
电缆长度
|
GB-005ER
|
50mm
|
无
|
CH04-03C
|
3m
|
GB-010ER
|
100mm
|
GB-015ER
|
150mm
|
GB-020ER
|
200mm
|
GB-025ER
|
250mm
|
GB-030ER
|
300mm
|
GB-035ER
|
350mm
|
GB-040ER
|
400mm
|
GB-045ER
|
450mm
|
GB-050ER
|
500mm
|
GB-055ER
|
550mm
|
GB-060ER
|
600mm
|
GB-065ER
|
650mm
|
GB-075ER
|
750mm
|
GB-085ER
|
850mm
|
GB-095ER
|
950mm
|
GB-105ER
|
1050mm
|
有
|
GB-125ER
|
1250mm
|
GB-140ER
|
1400mm
|
GB-160ER
|
1600mm
|
GB-185ER
|
1850mm
|
GB-205ER
|
2050mm
|
GB-220ER
|
2200mm
|
|
|
|
|
|
|

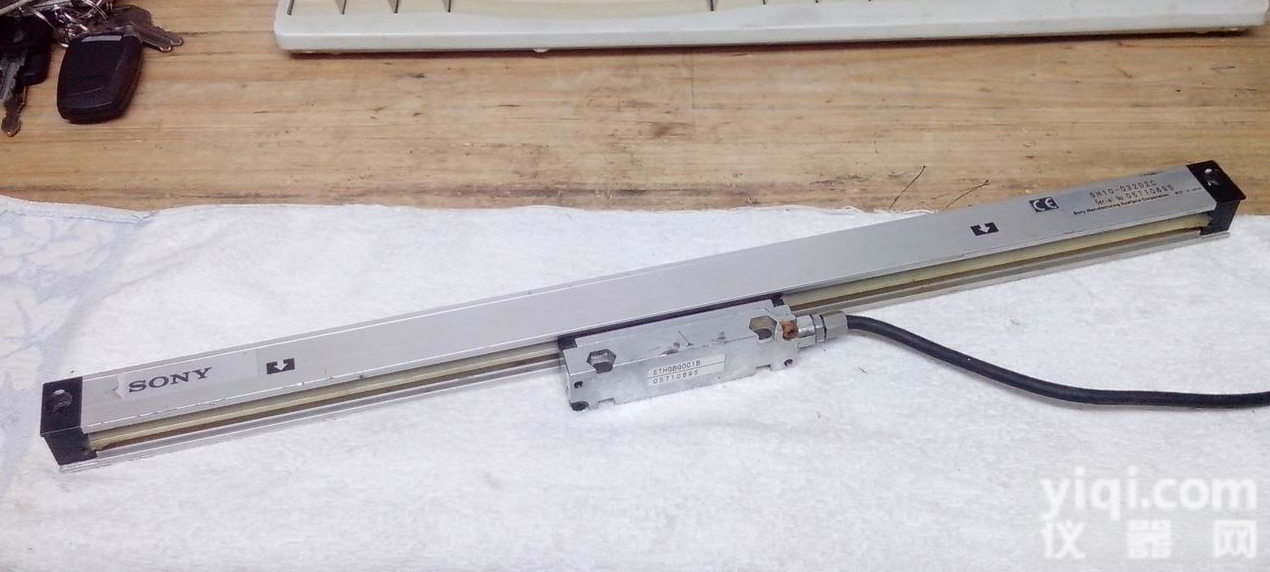

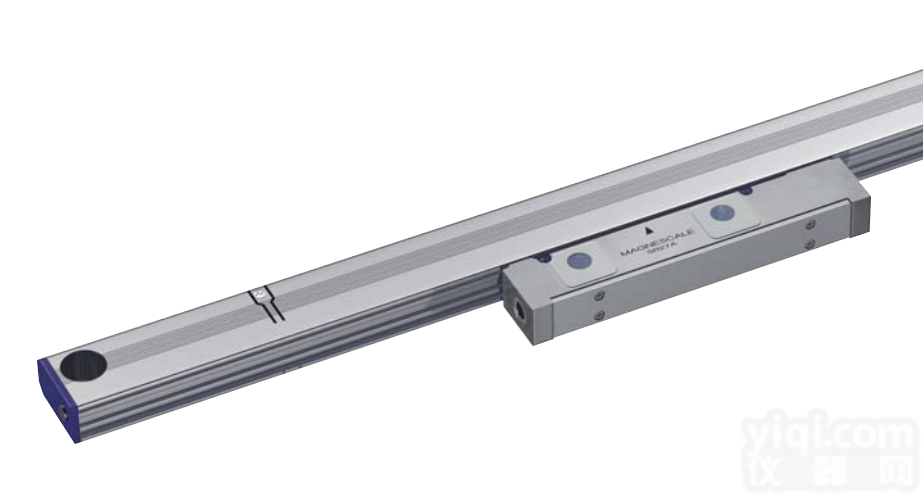

产品图片：
产品尺寸：
在下面的环境下使用时的注意事项
1.使用水溶性切削液或在加工过程中会产生金属微末或加工陶瓷、玻璃纤维等工件时：
1）请安装在水溶性切削液和切屑不会直接溅到直线标尺器的地方；
2）请安装直线标尺罩以防水溶性切削液的雾气或粉尘侵入标尺内部。
2.安装于长时间在特定区间高速滑动的机械上（诸如珩磨机床）时，应定期加注机油或喷雾式润滑油（CRC.WD40等）
在1，2的环境下使用时务必采取上述措施，否则可能不能保证质量。
