CH6 CH6/C-HRTB1智能仪表

产品信息


CH6/C-HRTB1智能仪表

CH6/A-HRTB1V0N显示控制器 CH6-AHRTB1V0数显表 CH6/B-FRTB1V0温控器 CH6/C-HRTB1V1温控表

CH6/C-HRTB1万能温控表  CH6/C-HRTB1数字显示控制仪  CH6/C-HRTB1控制器 CH6/C-HRTB1单显示仪表  CH6/C-HRTB1经济型仪表 CH6/C-HRTB1温控器 CH6/C-HRTB1温度仪表 CH6/C-HRTB1控制仪表

端子接线图介绍：





详细说明



①误差小于0.5%F.S，并具备调校、数字滤波功能



②输入信号类型：万能输入，通过设定选择；适用于电压、电流、热电阻、热电偶信号



③外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48



④电源：220VAC±10%，功耗小于7VA

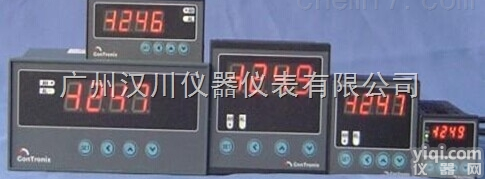

CH6/C-HRTB1智能仪表

基本配置



单显示、2点报警，外供24V



扩展功能



变送输出（有变送输出时无外供24V）



CH6/C-HRTB1智能仪表

选型表




内容



代码及说明




CH6/



外形尺寸


A



160（W）×80（H）×125（L） 或80（W）×160（H）×125（L）


B



96（W）×96（H）×76（L）


C



96（W）×48（H）×82（L） 或48（W）×96（H）×82（L）


D



72（W）×72（H）×75（L）


E



48（W）×48（H）×108（L）



面板形式


H



横式


S



竖式


F



方形



显示颜色


R



红色



报警


T



2点报警输出



变送输出（该功能为选装，需在订货时注明，否则仪表不具有此功能）


A0



无变送输出


A1



电流输出，设定选择4mA-20mA 、0mA-10mA 、0mA-20mA


A1G



电流输出与外供隔离



外供变送器电源（外供电源与输入不隔离，有隔离要求的请在订货时注明）


B1



外供 24V/50mA


B2



外供 12V/50mA



仪表电源


V0


85V AC~265V AC


V1


10V DC ~ 36V DC





选型示例：


CH6/A-HRTA1B1V0、CH6/A-HRTB1V0、CH6/A-HRTB1、CH6/A-H(S)RTA1B1V0、CH6/A-H(S)RTB1V0、

CH6/A-SRTA1B1V0、CH6/A-SRTB1V0、CH6/A-SRTB1、CH6/A-HRTA1GB1V0、CH6/A-HRTA2GB1V0、

CH6/A-H(S)RA0TB1、CH6/C-HRTA1B1V0、CH6/C-HRTB1V0、CH6/C-HRTB1、CH6/C-H(S)RTA1B1V0

CH6/C-H(S)RTB1V0、CH6/C-H(S)RTB1、CH6/C-SRTA1B1V0、CH6/C-SRTB1V0、CH6/C-SRTB1、

CH6/C-HRTA1GB1V0、CH6/C-HRTA2GB1V0、CH6/C-H(S)RA0TB1、CH6/B-FRTB1V0、

CH6/B-FRTA1B1V0、CH6/B-FRTB1、CH6/D-FRTB1V0、CH6/D-FRTA1B1V0、CH6/D-FRTB1、CH6/E-FRTB1V0、CH6/E-FRTA1B1V0




技术规格






电源：85VAC～265VAC,120VDC～380VDC,功耗小于6W



12VDC～36VDC,功耗小于6W



注：直流供电电源应留有一定功率余量，请按每台24VDC/0.,12VDC/2A配置电源线。并注意电源线长度和线径。



工作环境：0℃～50℃，湿度低于90%R.H.不结露。



显示范围：-1999-9999，小数点位置可设定



注：0～10VDC输入订货时注明或用户自行更改，拆开仪表机壳，将仪表主板（输入信号端子所在电路板）背面（元器件的反面）SL1间的连线割断，然后修改输入信号选择参数即可。此时仪表只能输入电压、电流信号。
