ETCR4100双钳数字相位表 ETCR4100双钳数字相位表
- 型号：ETCR4100双钳数字相位表
- 产地：上海
- 供应商：上海胜绪电气有限公司
- 供应商报价： 1.00￥
- 标签：ETCR4100双钳数字相位表,ETCR4100双钳数字相位表价格,ETCR4100双钳数字相位表厂家
产品信息
我厂生产的所有产品，技术人员对每件每批次出厂的产品都进行试验，从自身严把产品质量关。以做到不合格产品不出厂，出厂产品必合格。 公司通过并坚持贯彻ISO9001：2000质量体系。
现场应用：
简介：

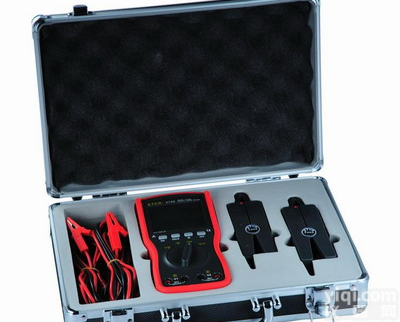

ETCR4100双钳数字相位表是我公司精心研制的又一款专为现场测试各种相位的仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量两电压间、两电流间和电压电流间的相位，此外，还可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否。
采用超大LCD显示屏，具有蓝屏背光，显示一目了然，尽显精美豪华外观。
关键词：ETCR4100双钳数字相位表，ETCR4100双钳数字相位表，ETCR4100双钳数字相位表
适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
ETCR4100双钳数字相位表一般规格：
功 能
|
各种相位、相序测试；变压器组别、感性、容性电路判别
|
电 源
|
DC9V 碱性干电池（1.5V AA×6）
|
功 耗
|
开启背光灯Z大约35mA,电池连续工作约40小时
|
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时
|
显示模式
|
LCD显示，蓝屏背光功能，适合昏暗场所
|
LCD尺寸
|
70mm×62mm
|
LCD显示域
|
64mm×54mm
|
仪表尺寸
|
长宽厚：196mm×92mm×54mm
|
钳口尺寸
|
φ7.5mm×13mm
|
采样速率
|
约3次/秒
|
量 程
|
0～360°
|
精 度
|
±3°
|
分辨率
|
±1°
|
测量相位时被测信号的幅值范围
|
测U1-U2相位时：30V～500V
|
测I1-I2相位时：10mA～10.00A
|
测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A
|
数据保持
|
测试中按HOLD键保持数据，“DH"符号显示
|
自动关机
|
开机约15分钟后，仪表自动关机，以降低电池消耗
|
电压检测
|
当电池电压低于7.8V～8V时，电池电压低符号显示，提醒更换电池
|
仪表质量
|
主机约550g（带电池），表钳约170g×2，测试线约250g
|
测试线长度
|
1.5m
|
电流钳线长
|
2m
|
工作温湿度
|
-10℃～40℃； 80%Rh以下
|
存放温湿度
|
-10℃～60℃； 70%Rh以下
|
输入阻抗
|
电压回路输入阻抗为：2MΩ
|
测U1U2相位时电压输入阻抗为：40KΩ
|
耐 压
|
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验
|
绝 缘
|
仪表线路与外壳之间、两电压输入端之间≥10MΩ
|
结 构
|
双重绝缘
|
