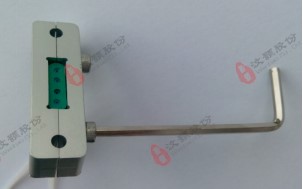

WH-CF-05 液滴形成收集夹具

汶颢芯片自主研发了一系列基于微流控芯片的夹具，这些夹具具有连接方便、操作简单、成本低廉、便于观测等特点，能够极大地节省广大科研工作者的时间和精力。

产品介绍

微液滴形成收集夹具是一款集液滴产生、收集、分析模块于一体的装置，是食品科学、药物输送、粒子合成等研究领域的理想系统。我公司生产的微液滴形成收集夹具，可产生直径10-250 μm的单分散微液滴。微液滴形成收集夹具中芯片与收集液直接接触，产生的液滴从出口直接进入收集液中，避免了液体流动扰动和液滴融合，另外，可以在收集固化模块利用紫外固化液滴，从而得到多功能的聚合物粒子。

微液滴形成收集夹具产品使用优势

1)液滴尺寸可控，从10到250μm可以调节；

2)液滴单分散性强，产生速率可控；

3)体积小，质量轻，便携性强；

4)可以结合紫外固化液滴；

5)避免了液体流动扰动和液滴融合；

6)便于对液滴的收集和后续操作

微液滴形成收集夹具的应用

1)产生的液滴产品可以用于多种领域，如营养学、化妆品和材料科学方面；

2)合成用于诊断学和生物学中的微球；

3)设计控制药物分散的乳液液滴；

4)初级研究和批量生产液滴的理想化装置。

规格

装配过程

1.  装配材料

2、 装配示意图

3、组装步骤

1)将PTFE管插入弹垫中，PTFE管头距弹垫出口处约1mm，然后将插好管子的弹垫放置在芯片固定座的对应位置上。

2)将芯片固定座位置调整好，用螺钉固定住。

3)将标准芯片放置在芯片固定座和石英管固定座①之间，轻拧上螺丝，并调整垫圈①和芯片位置。

4)将上一步的装置插入支架上，在石英管固定座①上放上石英管，将石英管固定座②插入支架，过程中用手固定石英管。

5)拧上两个羊角头螺母，夹具组装完成

使用注意事项

1)用六角扳手拧螺钉时，两边交替慢慢拧紧，防止夹碎芯片。

2)由于垫圈①尺寸较小，大力拧紧时垫圈易变形，所以需要重复多次调整至不漏液为止。

3)支架一般不需要拆卸，如果松了，请用对应扳手拧紧。

4)实验前试一下夹具是否漏水，如果漏水，调节一下螺钉，直至不漏水为止。

5)芯片使用完成后，请将夹具的螺钉松开，防止芯片和垫圈因为长期的应力作用有损坏。

6)实验后，请保持夹具干净、干燥，防止腐蚀螺钉。

7)玻璃芯片和石英管都是易碎产品，请注意轻拿轻放。
