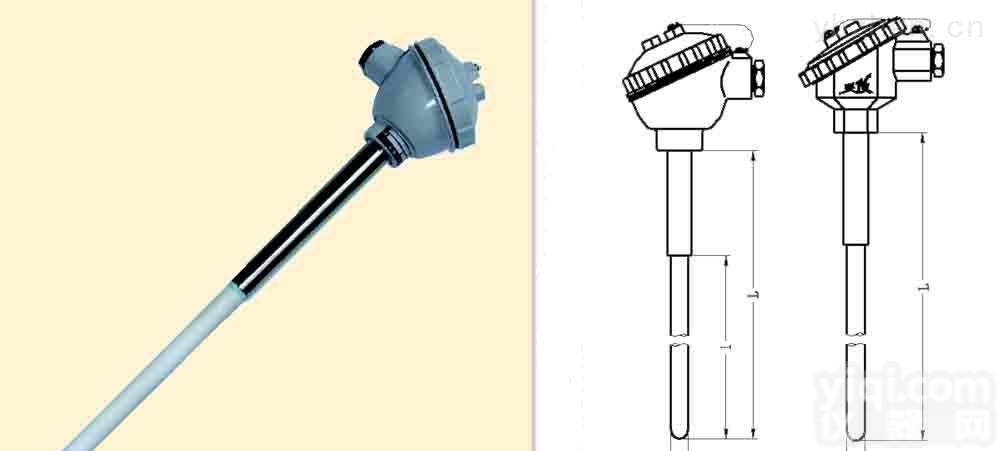

WRNG-430 江苏高温高压热电偶厂家直供，高温高压热电偶厂家报价

是否提供加工定制	是	品Pai	鑫华缘
型号	WRNG-430	品种	高温高压热电偶
分度号	K	测量范围	0-800（℃）
允差等级	II	热响应时间	≤0.5（s）
联接型式	多种可选择	外形尺寸	100-1500（mm）
规格	Φ16、Φ20

1、应用高温高压热电偶适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。2、主要技术参数电气出口：M20x1．5,NPT1/2连接尺寸：M20x1．5, NPT1/2防护等级：IP65隔爆等级：d‖BT4, d‖CT5公称压力：15-40MPa3、型号及规格

型 号	分 度 号	测温范围℃	热响应时间	保护管材料	规格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜ 180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600

1) 热电偶 I 级按协议订货；2) 保护管其余材质按协议订货；3) 型号 430 为防水式，型号 440 为隔爆式。4、保护管材质及选用

材 质	使 用 温 度℃	特 点 及 用 途
1Cr18Ni9Ti	-200 — 800	具有高温耐蚀性，通常为一般耐热钢使用
304	-200 — 800	低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
316	-200 — 750	低碳含量，具有良好耐晶间通常作为耐热钢使用
316L	-200 — 750	超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用
310S	-200 — 1000	具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用
GH3030	0 — 1100	镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用

5、套管形式选择法兰可选择 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。

代 号	N	M	D	d	D1	D2
A	M20x1 ． 5(NPT1/2)	NPT1 ″	Φ34	Φ9	Φ23	Φ18
B		NPT11/4 ″	Φ45	Φ9	Φ28	Φ23

6、法兰型号及规格法兰标准代号

标 准 代 号	文 件 编 号
中 国 国 家 标 准	GB9112-9131-88
ZG化工部标准	HG20592-20635-97 （ HGJ44-76-91 ） （ HG5001-5028-58 ）
ZG机械部标准	JB/T74-90-94 （ JB81-82-59 ）
美 国 标 准	ASME/ANSI B16 ． 5-88
德 国 标 准	DIN 2628-2638-1975
日 本 标 准	JIS2201-1796

7、法兰规格CLASS150-600 RFCLASS900-2500 RJ8、选型须知1）型号2）分度号3）精度等级4）保护管材质及形式5）法兰规格及形式6) 长度或插入深度例 A ：高温高压隔爆热电偶 K 型 1 级 保护管 A 级型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
