WRN-331 WRN2-331 WRN-331G WRN2-331G WRE-331 WRE2-331 ?厂价批发㊣ 海得隆 WRN-331 WRN2-331 K型 装配热电偶

品Pai	海得隆	型号	WRN-331 WRN2-331 WRN-331G WRN2-331G WRE-331 WRE2-331
品种	装配热电偶	分度号	K
测量范围	0~1000（℃）	允差等级	I级
热响应时间	＜120（s）	联接型式	活动法兰
外形尺寸	客户订做（mm）

1、装配热电偶应用 通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。2、装配热电偶特点·装配简单，更换方便·压簧式感温元件，抗振性能好；·测温范围大·机械强度高，耐压性能好3、装配热电偶工作原理 装配热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。4、装配热电偶主要技术参数产品执行标准IEC584JB/T9238-19995、装配热电偶常温绝缘电阻 热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；6、装配热电偶测量范围及允差

型 号	分 度 号	允 差 等 级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350

7、装配热电偶接线盒形式8、装配热电偶型号命名方法9、装配热电偶接线方式10、装配热电偶感温原件及参数表

产品名称	产品型号	分度号	温度范围℃	d 规格 L
镍铬硅一镍铬	WRM-101	N	0～1000	Φ3 Φ4 Φ5 Φ6 Φ8	310 360 410 460 510 560 660 910 1160
	WRM2-101		0～1000
镍铬－镍硅	WRN-101	K	0～1000
	WRN2-101		0～1000
镍铬－铜镍	WRE-101	E	0～800
	WRE2-101		0～800
铜－铜镍	WRC-101	T	0～350
	WRC2-101		0～350
铁－铜镍	WRF-101	J	0～600
	WRF2-101		0～600

11、活动法兰式装配热电偶（防水式）

产品型号	分度号	温度范围℃	热响应时间	保护管材料	规格(mm)
					d	L
WRN-331	K	0-800	<120S	1Cr18Ni9Ti	Φ20	150 200 250 300 400 500 750 1000 1500 2000 2150
WRN2-331		0-1000		0Cr25Ni20

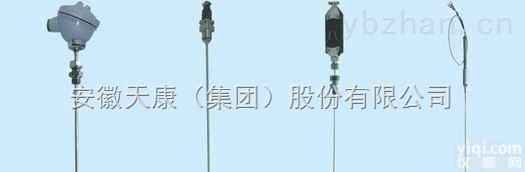

12、装配热电偶外形图（图片仅供参考）

无固定装置热电偶	固定螺纹式热电偶	活动法兰式热电偶
固定法兰式热电偶	活络管接头式热电偶	固定螺纹锥形热电偶
直形管接头式热电偶	固定螺纹接头式热电偶	活动螺纹管接头式热电偶
