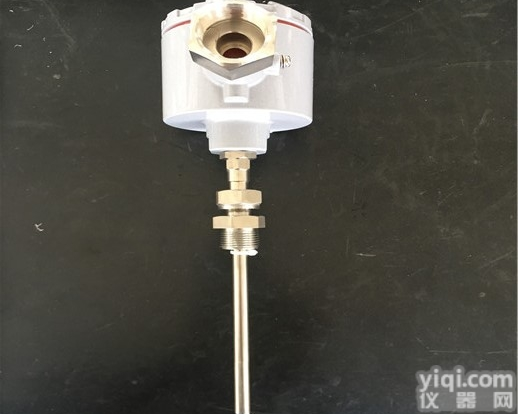

WRN 优质防爆热电偶 《专业生产，质量可靠》

品Pai	向阳	型号	WRN
品种	多种	分度号	K
测量范围	0-1200（℃）	允差等级	2.5
热响应时间	60（s）	联接型式	多种可选择
外形尺寸	800（mm）

1、防爆热电偶应用通常和显示仪表、记录仪表、电子计算等配套使用。防爆热电偶直接测量生产现场存在碳氢化合物等爆炸物的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。2、防爆热电偶特点·多种防爆形式，防爆性能好；·压簧式感温元件，抗振性能好；·测温范围大；·机械强度高，耐压性能好；3、工作原理防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。4、防爆热电偶主要技术参数产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5518-91 GB38365、常温绝缘电阻防爆热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m6、取证一览表

防 爆 级 别	防 爆 证 号	认 证 机 构
d‖BT4	GYB96450	NEPSI
d‖BT4	GYB96453	NEPSI
d‖CT5	GYB98339	NEPSI
d‖CT5	GYB97197	NEPSI
ia‖CT6	GYB99412	NEPSI

7、测量范围及允差

型 号	分度号	允 差 等 级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350
