WRNB 江苏一体化热电偶生产厂家，一体化热电偶厂家报价

是否提供加工定制	是	品Pai	鑫华缘
型号	WRNB	品种	一体化热电偶
分度号	K	测量范围	0-1100（℃）
允差等级	II	热响应时间	≤0.5（s）
联接型式	多种可选择	外形尺寸	100-1000（mm）
规格	Φ10、Φ12、Φ20、Φ25

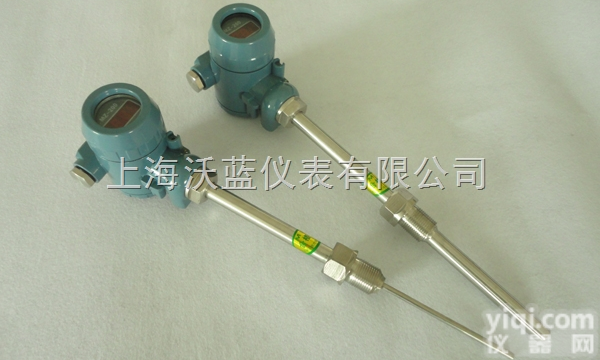

带温度变送器热电偶又称一体化热电偶，一体化热电偶是指在热电偶的防水或隔爆接线盒内装入放大变送模块（即温度变送器），与传感器连接形成一体化，输出标准4-20mA电流信号或也可以输出0-5V或1-5V的电压信号。通常和显示仪表、记录仪表、电子计算机等配套用，直接测量各种生产过程中的0度-1300度范围内的液体、蒸汽和气体介质以及固体表面温度。■ 产品特点二线制输出4~20mA，抗干扰能力强；节省补偿导线及安装温度变送器费用；测量范围大；冷端温度自动补偿，非线性校正电路。■ 工作原理热电偶在工作状态下所测得的热电势的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4~20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。■ 产品执行标准IEC584 IEC751JB/T7391-1994■ 产品特性输出信号：4~20mA，负载电阻250 1/2、传输导线电阻100 1/2输出方法：二线制允差等级：0.10.20.5供电电源：24V.DC±10%防护等级：IP65绝缘电阻： 仪表输出接线端子与外壳之间的绝缘电阻应不小于50 1/2热响应时间： 当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示，当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响应时间；当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。基本误差：仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。■ 接线方式：如下图■ 测量范围及温差

型号	分度号	测量范围℃	精度等级	允差值
WZPB	Pt100	-200℃—+500℃	A级	±(0.15+0.002|t|)
			B级	±(0.30+0.005|t|)
WZCB	Cu50 Cu100	-50℃—+100℃	-	±(0.30+0.005|t|)

型号	分度号	允差等级
		Ⅰ		Ⅱ
		允差值	测量范围℃	允差值	测量范围℃
WRNB	K	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMB	N	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WREB	E	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0.004ltl	375~800	±0.004ltl	333~900
WRFB	J	±1.5℃	-40~+375	±2.5℃	-40~+333
		±0.004ltl	375~750	±0.004ltl	333~750
WRCB	T	±0.5℃	-40~+125	±1℃	-40~+133
		±0.004ltl	125~350	±0.0075ltl	133~350
