MY-FT MY-FT浮筒液位计价格，浮筒液位计厂家
- 型号：MY-FT
- 产地：江苏
- 供应商：江苏铭宇自控设备有限公司
- 供应商报价： 电议
- 标签：MY-FT浮筒液位计价格，浮筒液位计厂家,MY-FT浮筒液位计价格，浮筒液位计厂家价格,MY-FT浮筒液位计价格，浮筒液位计厂家厂家
产品库
MY-FT浮筒液位计是根据阿基米德定律和磁耦合原理设计而成的液位测量仪表，仪表可用来测量液位、界位和密度，负责上下限位报警信号输出。专用于测量压力容器内液位，由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。
浮筒液位计原理:
浮筒液位计向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。
基于位移测量原理，悬挂在测量弹簧上的位移筒体沉浸在被测液体中，并受到阿基米德向上浮力作用，其作用力与排开液体质量成正比。根据液位高低，筒体浸入深度不同，向上浮力发生变化，测量弹簧将要作相应延伸，以达到测量结果。
浮筒液位计主要技术参数：

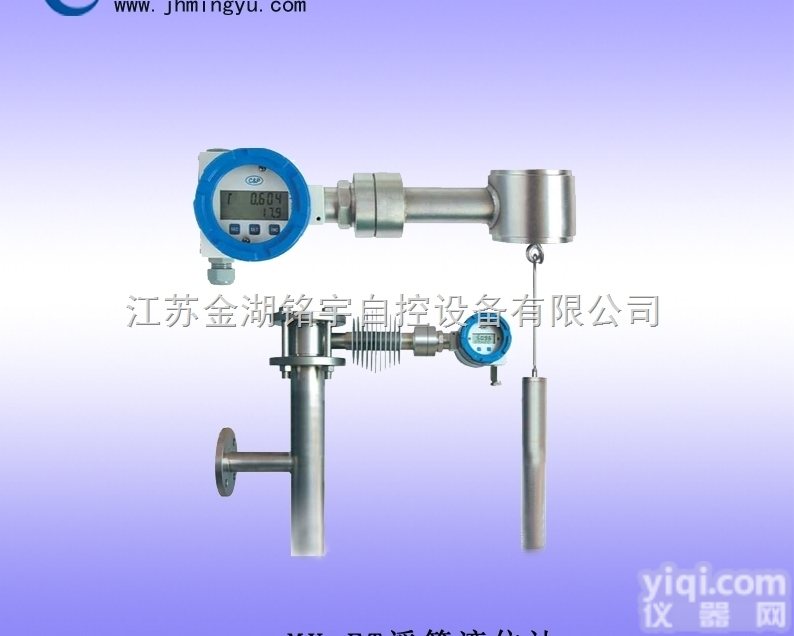

MY-FT浮筒液位计价格，浮筒液位计厂家
1、精度等级：0.5％、1.0％；
2、输入信号：液位、界位或密度的变化；
3、输出信号：模拟量：4－20mADC；
数字量：HART1200波特移频键控（FSK）
4、负载能力：350Ω（48VDC供电时可为15Ω）；
5、测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求 制作）；
6、介质比重：0.4－1.4（介质比重差＞0.2）；
7、工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；
工作温度：DLC3000系列数字式液位控制 -40—+70
浮筒液位传感器及外筒 -110——+400
（对于用户的特殊要求，可协商解决。）
8、供电电源：24VDC；
9、功率：0.5W；
10、防护等级：IP66； 隔爆型：ExdIICT6； 本质安全型：ExiaIICT6。
11、连接法兰标准：可参照外形图及安装尺寸图用户如需配其它法兰如：GB、SH、HGJ、ANSI等标准请在订货中说明，如有特殊要求可协商解决；
材质选择: 用户在选择接液部分材质和内外筒材质时应参照表13和有关被测介质对接液部分的腐蚀轻重来选择。以保证仪表在现场的正常运行。
安全栅的选择：齐纳安全栅LB805、LB830S（也可采用欧陆公司的MTL3041型）
智能液位控制器组和图MY-FT浮筒液位计价格，浮筒液位计厂家
|
| |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形图中有关接口法兰所表示的内容
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
| ||||||||||
|
|
|
|
| ||||||||||
|
|
|
|
| ||||||||||
|
|
|
|
| ||||||||||
|
|
| ||||||||||||
|
|
|
|
| ||||||||||
|
|
| ||||||||||||
|
|
|
|
| ||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
|
|
| ||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
|
|
| ||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
|
|
| ||||||||||
|
|
| ||||||||||||
|
|
|
|
| ||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
|
| |||||||||||
|
| |||||||||||||
|
|
|
| |||||||||||
|
|
| ||||||||||||
