高温高压流量计广泛应用于石油，化工，冶金，造纸等行业流体的计量，该流量计无可动部件，可靠性强，精度高，寿命长，可在很宽的流量范围内精确测量瞬时流量和累计流量，其不受介质温度，压力，粘度及组分的影响，同时不堵，不卡，不易结垢，耐高温，高压，安全防爆，适用于恶劣环境。仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。涡街流量计工作原理：
在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关，可用下式表示：
f＝St·v/d
式中：f－卡门涡街的释放频率
St－系数（称为斯特罗哈数）
v－流速
d－柱状物的宽度
卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。
斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。
LU系列涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器（探头）上地应力通过在它内部地压电元件来检出地。
涡街流量计特点：
◆结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
◆安装简单，维护十分方便。
◆检测传感器不直接接触被测介质，性能稳定，寿命长。
◆输出是与流量成正比的脉冲信号，无零点漂移，精度高。
◆测量范围宽，量程比可达1:10。
◆压力损失较小，运行费用低，更具节能意义。
◆在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与漩涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
◆应用范围广，蒸汽、气体、液体的流量均可测量。
主要技术指标
公称通径(mm) 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa) DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃) 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料 1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度 压电式:0.2g 电容式:1.0～2.0g
精确度 ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度 1：6～1：30
供电电压 传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池
输出信号 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数 符合JB/T9249标准 Cd≤2.4
防爆标志 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级 普通型IP65 潜水型 IP68
环境条件 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质 气体、液体、蒸汽
传输距离 传感器：长可达4km，两线制变送器(4～20mA)：负载电阻≤750Ω
涡街流量计产品选型
代号
|
通径
|
流量范围㎡/h
|
XR-LU-25
|
DN25
|
1~10(液体)
|
25~60（气体）
|
蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
|
XR-LU-32
|
DN32
|
1.5~18(液体)
|
15~150（气体）
|
XR-LU-40
|
DN40
|
2.2~27(液体)
|
22.6~150（气体）
|
XR-LU-50
|
DN50
|
4~55(液体)
|
35~350（气体）
|
XR-LU-80
|
DN80
|
9~135(液体)
|
90~900（气体）
|
XR-LU-100
|
DN100
|
14~200(液体)
|
140~1400（气体）
|
XR-LU-150
|
DN150
|
32~480(液体)
|
300~3000（气体）
|
XR-LU-200
|
DN200
|
56~800(液体)
|
550~5500（气体）
|
|
代号
|
功能1
|
N
|
无温压补偿
|
Y
|
有温压补偿
|
|
代号
|
输出型号
|
F1
|
4-20mA输出（二线制）
|
F2
|
4-20mA输出（三线制）
|
F3
|
RS485通讯接口
|
|
代号
|
被测介质
|
J1
|
液体
|
J2
|
气体
|
J3
|
蒸汽
|
|
代号
|
连接方式
|
L1
|
法兰卡装式
|
L2
|
法兰连接式
|
|
代号
|
功能2
|
E1
|
1.0级
|
E2
|
1.5级
|
T1
|
常温
|
T2
|
高温
|
T3
|
蒸汽
|
P1
|
1.6MPa
|
P2
|
2.5MPa
|
P3
|
4.0MPa
|
D1
|
内部3.6V供电
|
D2
|
DC24V供电
|
B1
|
不锈钢
|
B2
|
碳钢
|

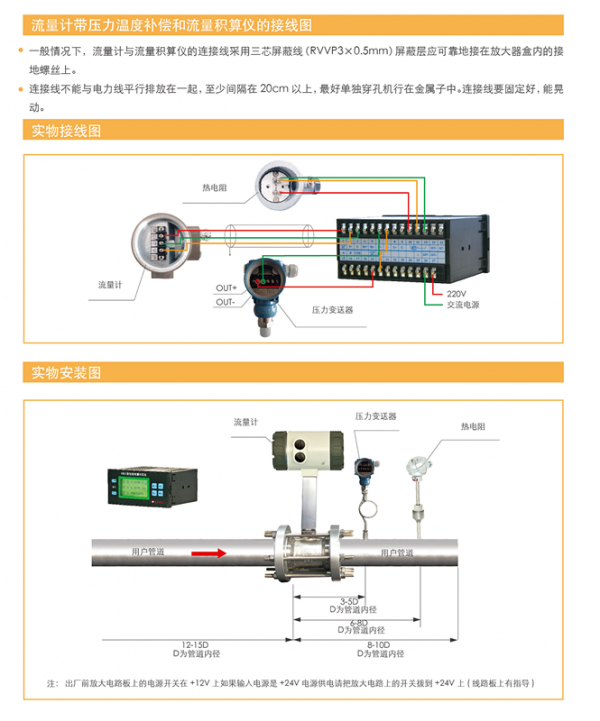

安装示意图：
