一、D43H手柄式硬密封蝶阀用途:
本系列硬密封蝶阀广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。
阀体材质:碳钢、不锈钢、铬钼钒钢 。

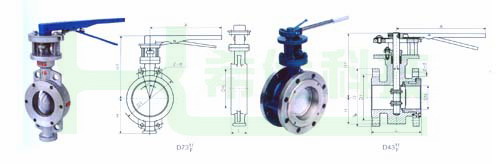

二、D43H手柄式硬密封蝶阀技术图片:
手柄式硬密封蝶阀.上海希伦蝶阀生产厂家.蝶阀生产厂家
三、D43H手柄式硬密封蝶阀主要性能参数:
手柄式硬密封蝶阀.上海希伦蝶阀生产厂家.蝶阀生产厂家
公称通径
|
DNmm
|
50-150
|
公称压力
|
PNMPa
|
1.0
|
1.6
|
2.5
|
试验压力PsMPa
|
强度试验
|
1.5
|
2.4
|
3.75
|
密封试验
|
1.1
|
1.76
|
2.75
|
气密封试验
|
0.5-0.7MPa
|
适用介质
|
水、油品、蒸气、酸、减等
|
适用温度
|
-40℃-570℃
|
四、D43H手柄式硬密封蝶阀主要零部件材料:
名称
|
材料
|
阀体
|
碳钢、不锈钢、铬钼钒钢
|
阀板
|
碳钢、不锈钢、铬钼钒钢
|
阀杆
|
2Cr13不锈钢、铬钼钒钢
|
密封圈
|
不锈钢、聚四氟乙烯
|
填料
|
柔性石墨、聚四氟乙烯
|
五、D43HF手柄式硬密封蝶阀连接尺寸:单位:mm
通径
|
主要尺寸
|
1.0-1.6MPa
|
2.5MPa
|
mm
|
lncb
|
L
|
H
|
H1
|
D
|
D1
|
A
|
Z-φd
|
D
|
D1
|
A
|
Z一φd
|
50
|
2
|
108
|
75
|
192
|
165
|
125
|
275
|
4-18
|
165
|
125
|
275
|
4-18
|
65
|
21/2
|
112
|
93
|
218
|
185
|
145
|
275
|
4-18
|
185
|
145
|
275
|
8-18
|
80
|
3
|
114
|
110
|
230
|
200
|
160
|
275
|
8-18
|
200
|
160
|
275
|
8-18
|
100
|
4
|
127
|
140
|
240
|
220
|
180
|
275
|
8-18
|
235
|
190
|
275
|
8-22
|
125
|
5
|
140
|
175
|
290
|
250
|
210
|
362
|
8-18
|
270
|
220
|
362
|
8-26
|
150
|
6
|
140
|
180
|
310
|
285
|
240
|
362
|
8-22
|
300
|
250
|
362
|
8-26
|
六、D43HF手柄式硬密封蝶阀订货说明:
订货须知
1.硬密封蝶阀产品型号与名称;
2.硬密封蝶阀公称通径DN;
3.硬密封蝶阀使用压力;
4.硬密封蝶阀阀体和阀内组件材料;
5.硬密封蝶阀使用介质;
6.硬密封蝶阀适用温度;
7.硬密封蝶阀是否带附件封结构;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的希伦科技阀门专家为您审核把关。
