YNY-V 电解铝车间天车绝缘监测仪

一.概述

YNY-V在线绝缘监测装置是我司根据绝缘起重机的应用特点而研制生产，主要用于监测电解铝，电解铜等车间的天车绝缘状况，它能实时监测多功能天车12路（可定制）设备绝缘电阻，并可由用户根据现场需要，任意整定各个测量回路的绝缘电阻报警、故障设定值（100K--10000K），实现12路绝缘电阻实时测量显示，故障自动监测、记忆，并通过控制节点自动切断天车相应的控制、供电回路，Z大限度地保证多功能天车设备及操作人员的人身安全。

二．主要技术指标

1. 装置检测回路数：4路（支路数可定制）。循检扫描的通道数可设定，灵活GX；

2. 检测设备绝缘电阻测量范围；10K--10000K，误差：±10%；

3. 设备绝缘电阻报警、故障动作值设定范围：100K--10000K；

4. 每通道检测时间：30S（建议10s-30s,根据实际工况调整） ；

5. 装置具有“循检”和“定点”两种工作模式，能连续地跟踪监测“故障通道”，极大地方便了故障的定位和处理，提高工作效率；

6. 具有存储功能，设有独立的“回路故障记录”与整个系统的“故障记录”，可以记录绝缘故障发生时的测量值、动作时间及恢复时间，并可以长时间保存故障记录数据方便故障追忆；

7. 方便灵活的报警、故障复位方式。

8. 独立4路信号继电器输出节点，输出容量：DC24V，8A；

9. 信号检测回路、控制输出回路完全隔离，耐压 AC/DC 1500V；

10. 采用西门子PLC控制技术，系统抗干扰能力强，运行稳定可靠；

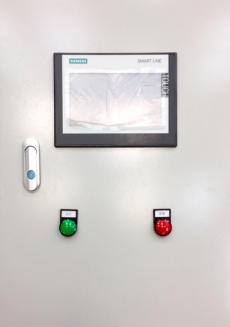

11. 装置采用西门子大尺寸工业触摸屏做人机界面，可同时显示 4路信号的绝缘值、故障报警提示；

12. 系统可扩展提供以太网口，可通过以太网连接驾驶室内的显示操作终端，在驾驶室内就可以监控查询绝缘监测的数据；

13. 系统工作电源：AC 220V

14. 系统采用工业控制箱，采用模块化设计，抗振动，耐腐蚀，安装检修方便；
