特点
|
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
|
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
|
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
|
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
|
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
|
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
|
7、本阀结构独特，操作灵活，省力，方便。
| 三、主要结束参数
| 公称通经DN（mm)
| | 50～2000
| | 50～1600
| | 公称药理PN（MPa)
| | 0.6
| | 1.0
| | 1.6
| | 密封试验(MPa)
| | 0.66
| | 1.1
| | 1.76
| | 强度试验(MPa)
| | 0.9
| | 1.5
| | 2.4
| | 适用温度
| | 橡胶：-40℃～90℃氟橡胶：-20℃～200℃
| | 适用介质
| | 水、空气、天然气、油品及弱腐蚀性流体
| | 泄漏率
| | 符合GB/T13927-92标准
| | 驱动方式
| | 蜗轮传动、电动、气动、液动
|
| 四、主要零部件材料
| 零件名称
| | 材料
| | 阀体
| | WCB、QT450-10、HT200、HT250
| | 蝶板
| | WCB、QT450-10、HT200、HT250
| | 阀轴
| | 2Cr13
| | 密封圈
| | 耐油橡胶
| | 填料
| | 柔性石墨
|
| 五、执行标准
| 制造标准
| | GB/T 122387-89
| | 法兰标准
| | GB9113-2000、GB17241.6-1998
| | 结构长度标准
| | GB12221-89
| | 检验标准
| | GB/T 13927-92
|

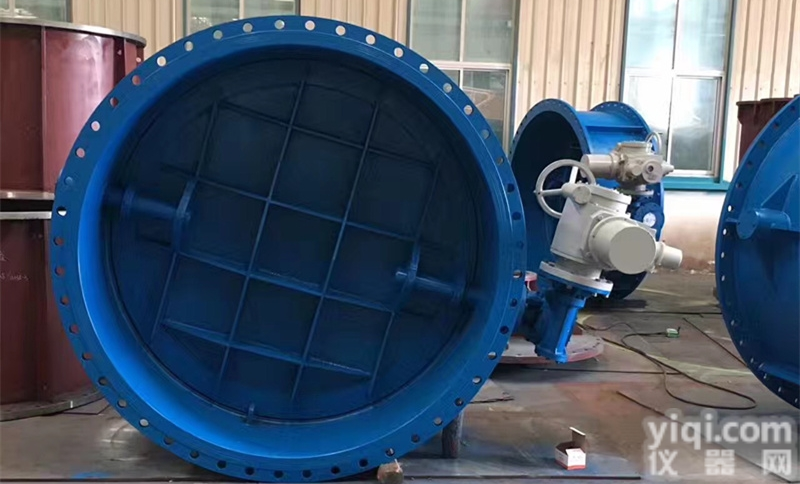

| 六、FBEX(D942X)-2.5/6/10/大口径电动软密封蝶阀主要外形连接尺寸
单位：mm
| DN
| | 主要外形连接尺寸
| | 法兰尺寸和螺栓孔尺寸
| | L
| | H
| | Ho
| | A
| | B
| | 0.25MPa
| | 0.6MPa
| | 1.0MPa
| | D
| | D1
| | D2
| | n-d
| | D
| | D1
| | D2
| | n-d
| | D
| | D1
| | D2
| | n-d
| | 2200
| | 840
| | 1665
| | 4529
| | 2057
| | 1585
| | 2405
| | 2340
| | 2295
| | 52-33
| | 2475
| | 2390
| | 2335
| | 52-43
| | 2550
| | 2440
| | 2370
| | 52-56
| | 2400
| | 910
| | 1778
| | 4845
| | 2057
| | 1585
| | 2605
| | 2540
| | 2485
| | 56-33
| | 2685
| | 2600
| | 2545
| | 56-43
| | 2760
| | 2650
| | 2570
| | 55-56
| | 2600
| | 990
| | 1865
| | 5060
| | 2057
| | 1585
| | 2805
| | 2740
| | 2695
| | 60-33
| | 2905
| | 2810
| | 2750
| | 60-49
| | 2960
| | 2850
| | 2780
| | 60-56
| | 2800
| | 1070
| | 2051
| | 5960
| | 2357
| | 1905
| | 3030
| | 2960
| | 2910
| | 64-36
| | 3115
| | 3020
| | 2960
| | 64-49
| | 3180
| | 3070
| | 3000
| | 64-56
| | 3000
| | 1150
| | 2189
| | 6800
| | 2357
| | 1905
| | 3230
| | 3160
| | 3110
| | 68-36
| | 3315
| | 3220
| | 3160
| | 68-49
| | 3405
| | 3290
| | 3210
| | 68-62
|
