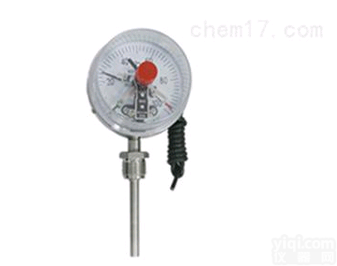

WSS-301 401 501 电接点双金属温度计 WSSX-481系列

品Pai	捷峰	型号	WSS-301 401 501
类型	普通	测量范围	-100-500（℃）
结构型式	万向型	表面直径	60 100 150（mm）
精度等级	1.5

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。 1.工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。能自动连续记录气温变化的仪器，为提高测温灵敏度，通常将金属片双金属温度计制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，两种金属在温度变化时体积变化量不一样，因此会发生弯曲。将其一端固定，另一端随温度变化而发生位移，位移量与气温接近线性关系。自记系统由自记钟，自记笔组成，自记笔与放大杠杆相连并受感应元件操纵。因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。 2.双金属温度计[1]是一种适合测量中，低温的现场检测仪表，可双金属温度计用来直接测量液化、气体的温度。双金属温度计与国内同类产品的比较：仪表精度等级达到1.0级，仪表上壳采用防腐材料，其耐温性可以高达200℃，Z低为-40℃。法兰式结构，双层密封胶圈，故防腐，防水性能好。保护管焊接采用全自动氩气保护管、焊缝牢固、晶间腐蚀小。标度盘是铝氧化印刷盘，表面清晰式样美观。指针为内可调式。双金属温度计有轴向型,径向型,万向型等表头型号选择.双金属温度计探杆长度可以根据客户需要来定制。广泛应用于石油、化工、冶金、纺织、食品等工业。双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。现场显示温度，直观方便安全可靠，使用寿命长；抽芯式温度计可不停机短时间维护或更换机芯。轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。 3.双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。 　　为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。双金属温度计由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。 　　这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。 　　这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。 　　WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。1、现场显示温度，直观方便；安全可靠，使用寿命长；双金属温度计2、多种结构形式，可满足不同要求。 　　工作原理 　　双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工双金属温度计作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。 　　玻璃温度计是根据水银、酒精、甲苯等工作液体具有明显热胀冷缩的物理性质制成的。在工业锅炉中使用多的是水银玻璃温度计和电接点水银温度计。水银玻璃温度计由测温包、膨胀细管和标尺等部分组成，一般有内标式和外标式(又称棒式)两种。内标式水银温度计的标尺分格刻在置于膨胀细管后面的乳白色玻璃板上。该板与温包一起封在玻璃保护外壳内。通双金属温度计常用于测量给水温度、回水温度、省煤器出口水温,以及空气预热器进出口空气温度。外标式水银温度计具有较粗的玻璃管，标尺分格直接刻在玻璃管的外表面上，适合于实验室中测量液体和气体的温度。在水银温度计的膨胀细管内插入两根导线，当温度到达额定值时，水银将导线接通，由于电流的作用带动控制系统，或者使信号装置发出声光警报。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。　　　这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。　　这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。 4.主要特点1、现场显示温度，直观方便；安全可靠，使用寿命长；2、多种结构形式，可满足不同要求。　　工作原理　　双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。　　WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工双金属温度计作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。 　　玻璃温度计是根据水银、酒精、甲苯等工作液体具有明显热胀冷缩的物理性质制成的。在工业锅炉中使用多的是水银玻璃温度计和电接点水银温度计。水银玻璃温度计由测温包、膨胀细管和标尺等部分组成，一般有内标式和外标式(又称棒式)两种。内标式水银温度计的标尺分格刻在置于膨胀细管后面的乳白色玻璃板上。该板与温包一起封在玻璃保护外壳内。通双金属温度计常用于测量给水温度、回水温度、省煤器出口水温,以及空气预热器进出口空气温度。外标式水银温度计具有较粗的玻璃管，标尺分格直接刻在玻璃管的外表面上，适合于实验室中测量液体和气体的温度。在水银温度计的膨胀细管内插入两根导线，当温度到达额定值时，水银将导线接通，由于电流的作用带动控制系统，或者使信号装置发出声光警报。
