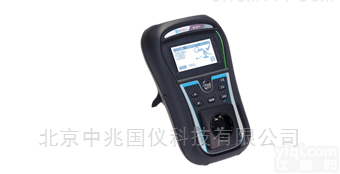

MI3311 GammaGT    器具安规测试仪

      美翠的MI3311是一款新的仪器，是采用电池供电的多功能仪器，用于执行便携式电气设备的电气安全测试的测量。由于它具有大屏幕带背光的LCD显示器，两个PASS/FAIL（通过/失败）LED指示器，每个测量都有HELP（帮助）屏幕，使得仪器的使用非常清晰简便。多在1500个带参数的测试结果可存贮于仪器的内部存贮器中，然后还可进行下载至PC机以便于更深一步的数据处理及生成测试报告。仪器的轻便设计、预编程和定制测序功能、加选的条形码系统和内置的校验单元，令MI3311对便携式器具的高质量专业安全测试来说，是一款非常理想的测试仪器。

MI3311可执行如下测试功能：

-     接地连接电阻

-     绝缘电阻

-     隔离可接触导体部分的绝缘电阻

-     替代泄漏电流

-     隔离可接触导体部分的替代泄漏电流

-     功能和可视检查

-     IEC线极性测试

-     电压TRMS

突出优点：

-     带背光大屏幕图形LCD显示器，分辨率达128X64

-     屏幕显示提供方便读取结果、指示、测量参数和信息

-     在LCD旁边放有大的绿色和红色指示灯，用于附加指示PASS/FAIL（通过/失败）

-     大容量闪存用于存贮测试结果和参数（平均可存贮近1500个结果）

-     两个通讯端口（USB和RS232C）用于与PC机通讯、与条形码阅读

-     内置实时时钟

-     条形码系统用于快速测试代码选择和被测设备DUT的识别

-     可编程设置限值，以用于PASS/FAIL（通过/失败）的评价

-     完全匹配新的美翠PATlink PRO PC软件包（下载、查看、打印和输出测试结果）

-     加选的PC软件PATlink PRO Plus（高级测试结果分析和生成专业测试报告）

-     内置校验单元（检查框）

-     便携且轻便设计

-     可充电电池为仪器供电，带内置充电电路

强大的功能用于快速和有效的定期测试：

-     预编程测试次序

-     VDE组织器

-     快速测试带条形码帮助

-     可以从PC机上传测试次序

应用：

-     专业的袖珍式器具测试

-     通用的袖珍式器具测试

-     多地点袖珍器具测试

应用标准：

-     电磁兼容性EMC

-     EN61326

安全性（LVD）：

-     EN61010-1

-     EN61010-031

功能性：

-     EN 61557

-     VDE 0404-1

-     VDE 0404-2

-     VDE 0404-702

-     NEN 3140

1.1 接地连接（200mA）

-     测试电流        200mA 进入2.00Ω

-     开路电压        < 9V AC

-     通过标准        0.10 Ω+1.00 Ω

-     测试时间        2s 5s 10s 30s 60s 120s ∞

-     测试方法        2-线测量

1.2 绝缘电阻（250V DC， 500V DC）

-     额定电压      250V DC，500V DC（-0% +10%）

-     测量电流      min. 1mA于250kΩ(250V)500 kΩ(500V)

-     短路电流：    max. 2.0mA

-     通过标准：    0.01 MΩ，0.10MΩ，0.25MΩ，0.30MΩ，0.50MΩ，1MΩ，2MΩ，4MΩ，7MΩ 10MΩ -MΩ

-     测试时间：    2s，3s，5s，10s，30s，60s，120s，∞

1.3 替代泄漏电流

-     开路电压：  < 50V AC于额定电源电压

-     短路电流：  < 2.5 mA

-     通过水平:

      替代泄漏     0.25mA，0.50mA，0.75mA，1.00mA，1.50mA，2.00mA，2.25mA，2.50mA，3.50mA，4.00mA，4.50mA，5.00mA，5.50mA，6.00mA，7.00mA，8.00mA，9.00mA，10.00mA，15.0mA，--mA

      替代泄漏-S    0.25mA，0.50mA，0.75mA，1.00mA，1.50mA，2.00mA，--mA

-     测试时间：    2s，3s，5s，10s，30s，60s，120s，∞

-     显示电流：    根据器具额定电源供电电压计算而来（115V或230V）X 1.06

1.4 极性测试

-     测试电压：    <50V AC

-     探测          PASS（通过）， L OPEN（火线开路），PE OPEN（地线开路），L-N CROSS （火-零交叉），MULTIPLE FAULT（多重故障）

1.5 电压测量

-     结果类型              真有效值（trms）

-     额定频率范围          0Hz 50Hz 至 60 Hz

-     频率精度              仅指示作用

1.6 检查框参数

1.7 一般数据

-     电源供电电压          9V DC（6 X 1.5V电池或电池组，5号AA型）

-     工作                  额定8h

-     工作温度范围          0℃ 至 40℃

-     Z大相对湿度          95%RH（0℃ 至 40℃），无冷凝

-     显示                  128 X 64 矩阵点阵显示器，带背光

-     内存                  1500存贮位置

-     通讯端口              RS232（PS/2 连接器，孔式），USB（B型连接器，孔式）

-     过压类别              300V CATII

-     保护类别              双重绝缘

-     外壳防护等级          IP40

-     测试连接器防护等级    IP20

-     尺寸（w x h x d）     14cm x 8 cm x 23cm

-     重量                  0.86kg

 - 仪器主机



- 小软携带包



- IEC电缆，2米



- 黑色测试探头



- 1.5米黑色测试线



- 黑色鳄鱼夹



- 电源适配器



- 6节电池



- 使用说明书



- 校验报告
