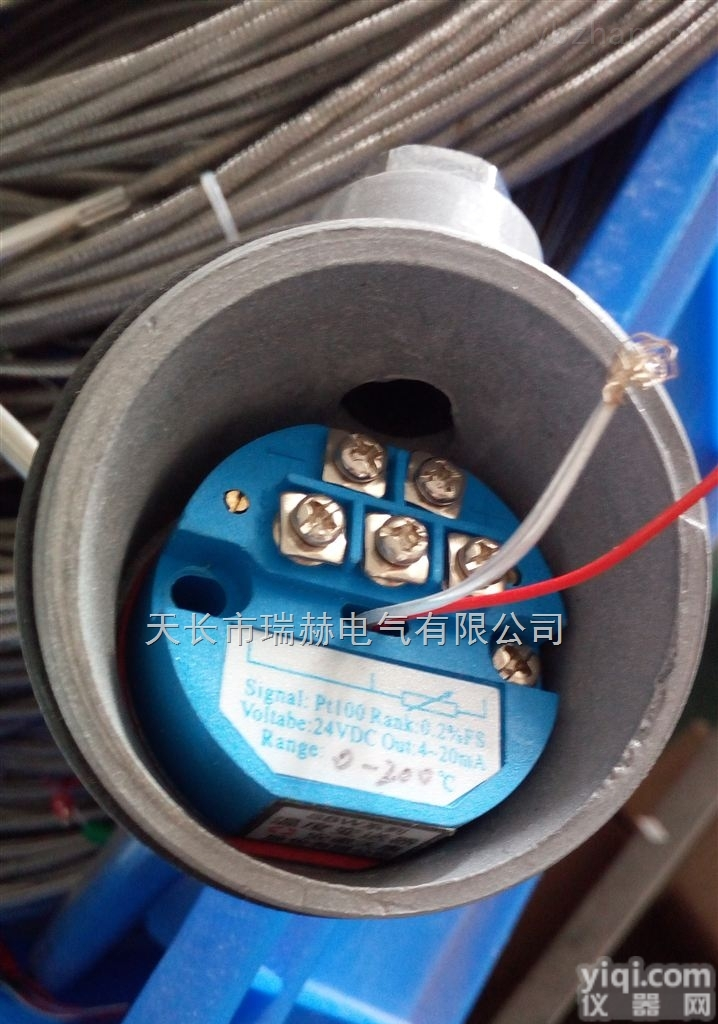

SBWR-4480/230 【荐】【厂家直销】SBWR-4480/230 ，SBWR-4480/230，温度变送器

是否提供加工定制	是	品Pai	双环
型号	SBWR-4480/230	类型	热电偶温度变送器
测量范围	0~1300（℃）	测量精度	0.2（℃）
输出信号	4~20mA	工作电压	24（V）

SBW系列带热电偶（阻）温度变送器产品概述SBW系列带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体，直接测量各种工业过程中－200～1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4～20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。产品特点变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。应用面广、既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中技术参数铂热电阻铂热电阻的精度等级：A或B级分度号：Pt100 0℃时的电阻值：R0=100±0.06Ω（A级）R0=100±0.12Ω（B级）允许偏差Δt(℃):Pt100±(0.15+0.002∣t∣)(A级)Pt100±(0.30+0.005∣t∣)(B级)Cu50±0.1%R0Cu100±0.1%R0热响应时间：Т0.5<90S变送器部件输入：热电阻：Pt100、Cu50、Cu100热电偶：K.E.S.B.T.N.输出：在量程范围内输出4～20mA直流信号与热电阻的输入电阻信号成线性与热电偶输入的毫伏信号成线性。基本误差：计算公式 Δ=Δ1+Δ2Δ1热电偶（阻）允差对应输出基本误差。Δ2变送器输出基本误差Δ2=±0.5%FS传送方式：二线制变送器工作电源电压Z低12V，Z高35V，额定工作电压24V。负载：极限负载电阻按下式计算：RL（max）=50×(Vmin－12)(即24V时负载电阻可在0～600Ω范围内选用，额定负载250Ω。)正常工作环境：a.环境温度：－25℃～80℃（危险场所不高于70℃）。b.相对湿度：5%～95%。c.机械振动：f≤55Hz，振幅<0.15mmd.周围空气中不含有引起变送器腐蚀的介质。e.环境温度影响：≤0.05%/1℃□型号表示

S	B	W	□	输出性 质	传感器	电路类别	器件类别	安装固定形式	接线盒形	设计序号	补充说明
电动单元组合仪表DDZ-S系列	变送单元	温度	无）通用型 R热电偶 Z热电阻	2）输出与对应温度呈线性 4）输出与对应输入信号呈线性	0） 通用型热电偶 1） E镍铬－铜镍 2） K镍铬－镍硅 3） S铂铑10－铂 4） B铂铑30－铂铑6 5） T铜－铜镍 8）N镍铬硅－镍硅 热电阻 1） Cu50铜电阻 2） Cu100铜电阻 4）Pt100铂电阻	8）非隔离型带测温元件	0） 常规型 1） 智能型	1） 无固定装置 2） 固定螺纹 3） 活动法兰 4） 固定法兰 5） 角尺形（热电阻无） 6） 固定螺纹锥形保护管 9）热套保护管（特殊）	3）防水式	S）引进铂电阻 0）热
