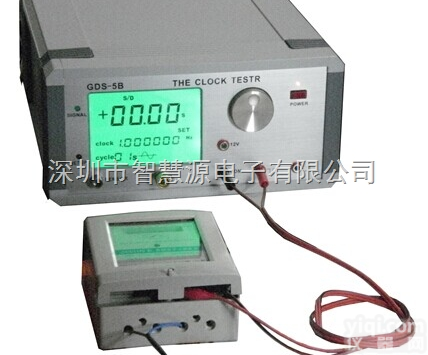

GDS-5B 石英钟表测试仪

参数

l         32.768KHz

u       s/d:0.01s

u       ppm:0.1ppm

l         1Hz

u       s/d:0.001秒

品Pai：智慧源

型号：GDS-5B

产地：广东深圳

颜色：灰色

货源类别：现货

上市年份：2009

是否外贸：是

认证方式：第三方

货号：GT10001

尺寸：130×270×290(mm)

测量方式：感应式、接触式

性能：高精度、高灵敏度

测量范围：时钟产品

电源电压：220V AC

电源频率：50HZ

测量频率：32.768KHz 1Hz

测量周期：1秒、2秒、5秒、10秒、20秒、32秒、60秒

基准频率：16.384MHZ TCXO

测量精度：优于0.2ppm

量程：ppm,s/d,s/m,s/y,F

信号强度：16级指示

报警范围：±200ppm

显示方式：四位4.5寸LCD

接口：RS232

产品概述

ZHY石英钟表测试仪GDS-5B适用于使用32768Hz晶振的电子产品时钟电路，如：智能电表、电脑主板、温控器、定时器、电子秤以及电子收款机上计时功能的精密测量。ZHY石英钟表测试仪GDS-5B附有RS232接口可与PC相连，将实时测量数据送到上位机以便修正电能表时钟误差。另配置1.0米的探头一支，以适应较大的线路板测量。

产品特点

1.
   具有超灵敏的传感器使接收更灵敏；



2.
   测量时钟采用非接触方式，秒脉中采用接触方式与电器相连



3.
   采用拉丝氧化面板美观大方；



4.
   内置快速处理器和TCXO（带温度补偿的基准时钟晶振）；



5.
   对被测信号的强弱以16级电平指示使用直观明了；



6.
   可设定上限和下限值，超过范围自动报警；



7.
   人机对话采用旋转编码器编码，操作方便；



8.
   精度优于0.2ppm


我们的优势

1.
   质量稳定：实施全过程质量监控，细致入微，全方位检测！



2.
   价格合理：GX内部成本控制，厂家直销，让利于客户！



3.
   交货便捷：先进生产流水线，充足的备货，缩短了交货期！


特性

1. 测量范围：多费率电子电能表、电子产品时钟电路

2. 电源电压：220V AC  50HZ

3. 测量频率：32.768KHz 1Hz

4. 测量周期7个可选：1秒、2秒、5秒、10秒、20秒、32秒、60秒

5. 基准频率：16.384MHZ TCXO

6. 测量精度：优于0.2ppm

7. 量程：五档可选，PPm(百万分之一误差率)，s/d(每日误差)，s/m(每月误差)，s/y年差，F 时钟频率误差

8. 信号强度指示：16级指示使用直观明了

9. 报警设定范围：正负200ppm

10. 体积：130×270×290(mm)

11. 显示方式：四位4.5寸LCD显示

12.配有RS232接口可连PC修正电能表时钟误差。

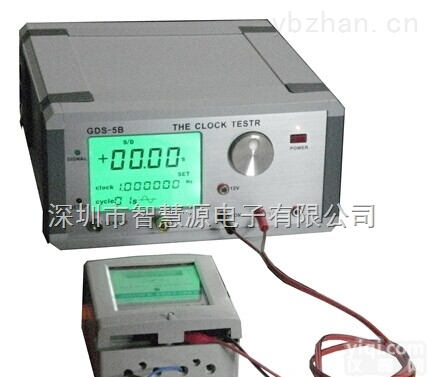

细节图片

面板介绍

1．电源开关

2．功能编码器

3．信号指示灯

4．设置状态指示灯

5.  传感器接口

6． 接地

7．12V 输出端

8．公共端 （接电能表光耦地端 ）

9．接电能表光耦正端

10. 测量电能表时钟芯片输出的秒信号端口

订购注意事项

1.         此产品支持网上订购，价格不含税不含运费，承诺质量保证并支持十五天内包退换，下单即可备货发货。

2.         请告知我们待测产品，以方便我们为您正确选型。

3.         如有特殊要求时请在订购产品时注明。

4.         若已由设计单位选定的型号，请按型号直接向我司销售部订购。

5.         当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图。
