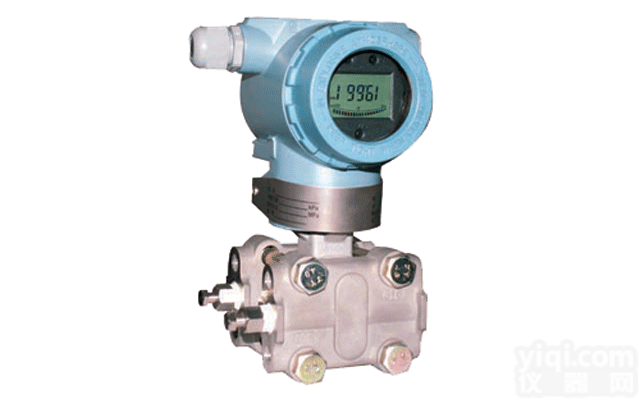

SK1151/3351DP SK1151/3351DP型差压变送器，差压变送器，压力变送器

1.1. 参考精度
1.1.1. 数字、智能：±0.1%校验量程
1.1.2. 模拟、线性：±0.2%校验量程
1.2. 稳定性
1.2.1. 数字、智能：6个月，±0.1%URL
1.2.2. 模拟、线性：6个月，±0.2%URL
1.3. 环境温度影响
1.3.1. 数字、智能
零点误差：±0.2%URL/56℃
总体误差：±(0.2%URL+0.18%校验量程）/56℃
1.3.2.模拟、线性
零点误差：±0.5%URL/56℃
总体误差：±(0.5%URL+0.5%校验量程)/56℃
1.4. 静压影响
1.4.1.零点：
对于量程4至8，在13790kPa下为±0.2%URL;其它量程为±0.25%URL。零点误差可在线通过重新调零来修正。
1.4.2.量程：
可修正至±0.25%输出读数/6895kPa，对于量程3，可修正至±0.5%输出读数/6895kPa
1.5. 振动影响
在任意轴向上，200Hz下振动影响为±0.05%URL/g
1.6. 电源影响
小于±0.005%输出量程/伏特。

1.7. 负载影响：
没有负载影响，除非电源电压有变化。
1.8. 电磁干扰/射频干扰（EMI/RFI影响）
由20至1000MHz，场强达至30V/M时，
输出漂移小于±0.1%量程。
1.9. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。
2. 功能规格
2.1. 测量范围：差压：0-1.3～6890KPa
静压：4、10、14MPa
2.2. 零点与量程
2.2.1.数字、智能：
可用本机量程和零点按钮调整，或用HART手操器远程调整。
2.2.2.模拟、线性：
量程和零点连续可调。
2.3. 零点正、负迁移
零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程大于或等于Z小量程。
2.4. 输出
数字、智能：
4～20mA DC，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。
模拟、线性：
4～20mA DC,与过程压力成线性。

SK1151/3351DP

差压变送器

代码

量程范围KPa

3

0-1.3～7.5

4

0-6.2～37.4

5

0-31.1～186.8

6

0-117～690

7

0-345～2068

8

0-1170～6890

代码

输出

E

4-20mA

S

智能式

代号

结构材料

法兰和接头

排气/排液阀

隔离膜片

灌充液体

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

钽

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

钽

44

蒙乃尔

蒙乃尔

蒙乃尔

代号

Z大工作压力MPa

B-

4

C-

10

D-

14

代码

选项

M1

0-线性指示表

M2

LED显示表

M3

LCD显示表

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

D1

侧面泄放阀在压力室上部

D2

侧面泄放阀在压力室下部

不注

1/2NPT锥管螺纹接头

C2

丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

J

流量变送器4-20mA开方输出

s

不锈钢三阀组
