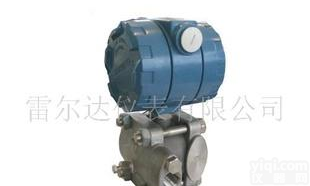

LED-800扩散硅、压阻式压力变送器 雷尔达变送器（含17%增值税）

是否提供加工定制	是	品Pai	雷尔达
型号	LED-800扩散硅、压阻式压力变送器	类型	电感压力变送器
测量范围	0-400（kPa）	精度等级	0.2、0.5
输出信号	4-20（mA）	电源电压	24±5（V）
接口尺寸	M20*1.5、G1/2、NPT1/2（mm）

用途LED-800变送器由扩散硅传感器和信号转换模块组成，传感器的核心部件为单晶硅片，当单晶硅生受压时，本身的电阻率要发生变化。通过半导体平面工艺在硅片上扩散形成四个电阻，连接成斯通电桥，在恒定的电流作用下，可输出与压力信号成正比的电压信号，信号转换模块将传感器的电压信号经过处理转换成4～20mA标准信号。LED-800压力变送器可以用来测量流体（液体、气体和蒸汽）的压力、液位等参数，并将被测量信号转换成4～20mA标准电信号输出，该输出可作为指示、记录和调节器的输入信号。LED-800压力变送器具有体积小、重量轻、精度高、价格低等优点，可带有现场指示电表，零点迁移，量程扩展等功能，可本安和隔爆，具备有工业用压力变送器所有功能。主要技术指标使用对象：液体、气体和蒸汽范围：0-250Pa～100MPa输出：4～20mA DC电源工作电源：12～36V DC输出指示指示精度：±2％迁 移：变送器可作校验量程的50％的零位正迁移，但校验量程的上限值不得超过上限量程限。不可进行负迁移。过 压：量程限的2倍（除量程7:0-50MPa为1.5倍）温度范围工作温度范围：-25～C～-80～C储存温度范围：-40～C～-120～C湿度范围：0～100％相对湿度启动时间：2秒，不需要预热精度：量程的±0.2％，包括线性，变差，重量性。温度影响：零位温度误差为Z大量程的0.75％/55～C综合温度误差为Z大量程的1.1％/55～C振动影响：在任何方向上，振动频率到200Hz时，所引起的振动误差为Z大测量范围的0.25％/g。时间响应：小于0.2秒隔离膜片：316SST传感器壳体：1Cr18Ni9Ti灌 充 液：硅油流程连接口：按选型资料可选电气连接：电子盒的连接过线孔为1/2-14NPT锥管螺孔，电气连接端子排位于电子盒的接线端侧。重 量：约1Kg

商 标	型 号									说 明
LED-	□　□　□　□　□　□　□　□　□									压力变送器
膜片材料	A									扩散硅
	B									压阻式
变送器类型		S								标准型
		1								本安型Exib Ⅱ BT4
过程连接件材料			1							不锈钢316L
			9							特殊要求
过程连接方式				R G M A						外螺纹G1/2 外螺纹M20×1.5 外螺纹G1/2小孔 外螺纹1/2NPT
				Y						特殊要求
密封件材料					1F					氟橡胶 丁腈橡胶
					2F
					9F					特殊要求
信号输出方式						2				4～20mA
外壳类型							A			铝外壳无现场指示IP65
							B			铝外壳带现场指示IP65(模拟指示表)
							Y			特殊要求
精度等级								2		0.2
								5		0.5
								9		特殊要求
测量范围										标准量程
									Y	非标准量程

外标准流量程表

测量范围	代号	量程调节范围	过载(KPa)	测量范围	代号	量程调节范围	过载(KPa)
0-4KPa	D1	0.7-7KPa	0.6	0-1.0KPa	F2	0.3-1.0KPa	2.0
0-6KPa	D2	0.7-7KPa	0.6	0-1.6KPa	F3	0.6-2.0KPa	4.0
0-10KPa	D3	1.0-10KPa	0.6	0-2.0KPa	F4	0.6-2.0KPa	4.0
0-16KPa	D4	10.0-20KPa	0.6	0-2.5KPa	F5	1.2-4.0KPa	4.0
0-20KPa	D5	10.0-20KPa	0.6	0-4.0KPa	F6	1.2-4.0KPa	6.0
0-25KPa	D6	12.0-40KPa	0.6	0-6.0KPa	F7	2.0-6.9KPa	9.0
0-40KPa	D7	12.0-40KPa	0.6	0-10KPa	H1	3.0-10KPa	20
0-60KPa	D8	20.0-60KPa	0.6	0-30KPa	H2	3.0-30KPa	60
0-100KPa	E1	30.0-100KPa	1.0	-2-2KPa	C1	2.0-7.0KPa	0.6
0-160KPa	E2	60.0-200KPa	1.0	-5-5KPa	C2	5.0-20KPa	0.6
0-200KPa	E3	60.0-200KPa	1.0	-10-10KPa	C3	2.0-20KPa	0.6
0-250KPa	E4	120.0-400KPa	1.0	-20-20KPa	C4	8.0-20KPa	0.6
0-400KPa	E5	120.0-400KPa	1.0	-50-50KPa	C5	10.0-100KPa	0.6
0-0.6KPa	F1	0.2-0.6KPa	2.0
