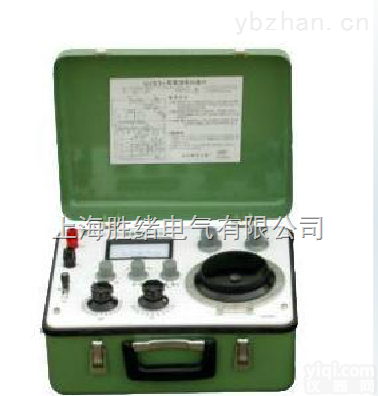

DL08-87-1 教学用(高)电位差计，DL08-87-1 学生型电位差计

型号：DL08-87-1

教学用(高)电位差计，DL08-87-1 学生型电位差计

一、用途与性能

DL08-87-1学生型电位差计为普通高校，职业大学及中专学生在电磁学实验中常用仪器。本仪器有三个量限：在×1×0.1量限，FMF满量程时分别为211.0mv和21.10mv，用于对低电势的测量；×10量限满量程为2.110v，用于对高电势的测量。

DL08-87-1学生型电位差计工作电流为5.5mA，用4节1号干电池供电，以确保工作电流的稳定；另用1节6F22  9V叠层电池对温度系数＜10PPm/℃的低功耗电子基准源供电，低漂移集成运算放大器供电，以放大弱电信号；电子检流计不同量限灵敏度不同，以满足不同的测量要求，电流常数Z大为

＜A/mm。

所有电池均可装在仪器二只电池盒内，不需要任何外接设备，使用起来非常方便。

 教学用(高)电位差计，DL08-87-1 教学用(高)电位差计

二、主要技术指标

1、主要技术指标：

2、仪器使用条件：

  保证准确温度范围：10℃～30℃

 使用温度范围：0～40℃

3、外壳对线路绝缘电阻RJ≥100MΩ

4、仪器能耐受50Hz正弦波500V电压历时1分钟的耐压试验。

5、外型尺寸：270×220×145mm

6、重量：3kg

教学用(高)电位差计，DL08-87-1 学生型电位差计

    本电位差计根据补偿法原理制成，见图1。

调节Rp阻值时，当工作电流I在R上产生电压降等于基准电动势值En时，如开关K打入左边。检流计便指零，此时工作电流便准确地等于5.5mA。上述频骤成为“标准”。

测量时，调节已知的电阻R，使其工作电流5.5mA产生的电压降等于被测值Ux =IR，如开关K打入右边，检流计指零。从而可由已知的R阻值大小反映Ux数值。

详细线路原理图见图2。

                            图1

打开后盖，按极性装入1.5V1号干电池4节及9V6F22叠层电池2节，开关K1从“关”旋到“开”，此时上述电源接通，2分钟后调节“调零”旋钮，使检流计指针为零。被测电压（势）按极性接入“未知”按钮、扳键开关扳向“标准”，调节“工作电流调节”旋钮，直到检流计指零。

扳键扳向“未知”调节I II III测量盘，使检流计指零，被测电压（势）为测量盘读书与倍率的乘积。

测量过程中，随着电池消耗，工作电流变化，所以连续使用时经常核对“标准”，使测量精确。

1、                 仪器应放在周围空气温度5摄氏度~35摄氏度，相对湿度小

80%的室内，空气中不应含有腐蚀性气体。

若仪器长期不用，将干电池取出。

2、                 仪器若无法进行校对“标准”，则应考虑3V工作电源寿命已毕

所致。打开仪器底部电池盒盖，依正负极性放入四节1号干电池。新装入的电池，使用时为了使其工作电流稳定，装入后放电20~30分钟。如号电池电压正常，可能左边电池盒6F22   9V叠层电池一节，进行更换。

3、                 使用中，如发现检流计灵敏度显著下降或没有偏转，可能因电子

检流计电源9V电池寿命已完毕引起，打开仪器右边电池盒盖，插入6F22   9V叠层电池一节，进行更换。

4、                 仪器每年计量一次，以保证仪器准确性。

5、                 长期搁置仪器再次使用时应将各开关旋转几次，减少接触处氧化影响，使仪器工作可靠。

6、                 在用户遵守保管和使用规则的条件下，从制造厂发货日期起十二个月内因产品质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换零部件。

7、                 仪器应保持清洁，避免阳光直接曝晒和剧震。
