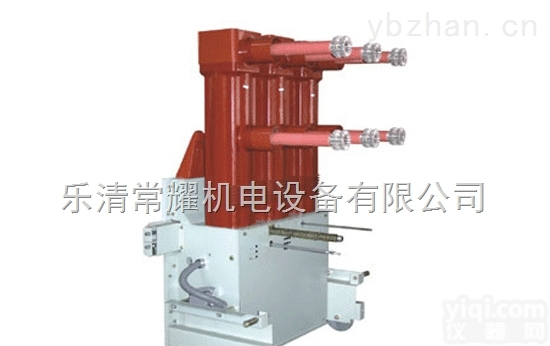

ZN85-40.5高压真空断路器

ZN85-40.5户内交流高压真空断路器的详细描述：

1、概 述ZN85-40.5高压真空断路器
ZN85-40.5户内交流高压真空断路器(以下简称断路器)是三相交流50HZ、额定电压40.5kV的户内开关设备。断路器符合GB1984-1989 《交流高压断路器》、 JB3855-1996《3.6－40.5kV户内交流高压真空断路器》及IEC相关标准。
断路器可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用，并适用于频繁操作的场所。
ZN85-40.5高压真空断路器
2、使用环境条件
2.1海拔高度：≤1000m
2.2环境温度：不超过40℃,日平均值不超过35℃；ZD不低于-15℃。
2.3环境湿度：日相对湿度平均值不大于95%；日水蒸汽压力的平均值不超过2.2kpa；月相对湿度平均值不大于90%；月水蒸汽压力的平均值不超过1.8kpa。
2.4地震烈度：低于8级
2.5断路器须安装在无火灾、无爆炸危险、无腐蚀性气体及无剧烈振动的场所。
2.6在二次系统中感应的电磁干扰的幅值不超过1.6kv。
2.7电源条件：直流110V、220V；交流110V、220V
2.8客户如有其它特殊要求，可在订货时提出，我公司可给予ZD满足。

断路器主要机械特性参数
1 触头开距 mm 西屋灭弧室22±2
国产灭弧室20±2
2 触头超行程 mm 7.5±1.5
3 平均合闸速度(触头刚合前12mm) m/s 西屋灭弧室0.65±0.15
国产灭弧室0.8±0.2
4 平均分闸速度(触头刚分后12mm) m/s 1.8±0.2
5 合闸时间 ms ≤100
6 分闸时间 ms ≤60
7 触头合闸弹跳时间 ms ≤3
8 三相合、分闸不同期性 ms ≤2
9 缓冲器缓冲行程 mm 13±1
10 各相回路电阻（不包括触臂） μΩ ≤40
11 触头允许磨损厚度 mm 3
