ZW32-12型 户外高压真空断路器

一、产品特点

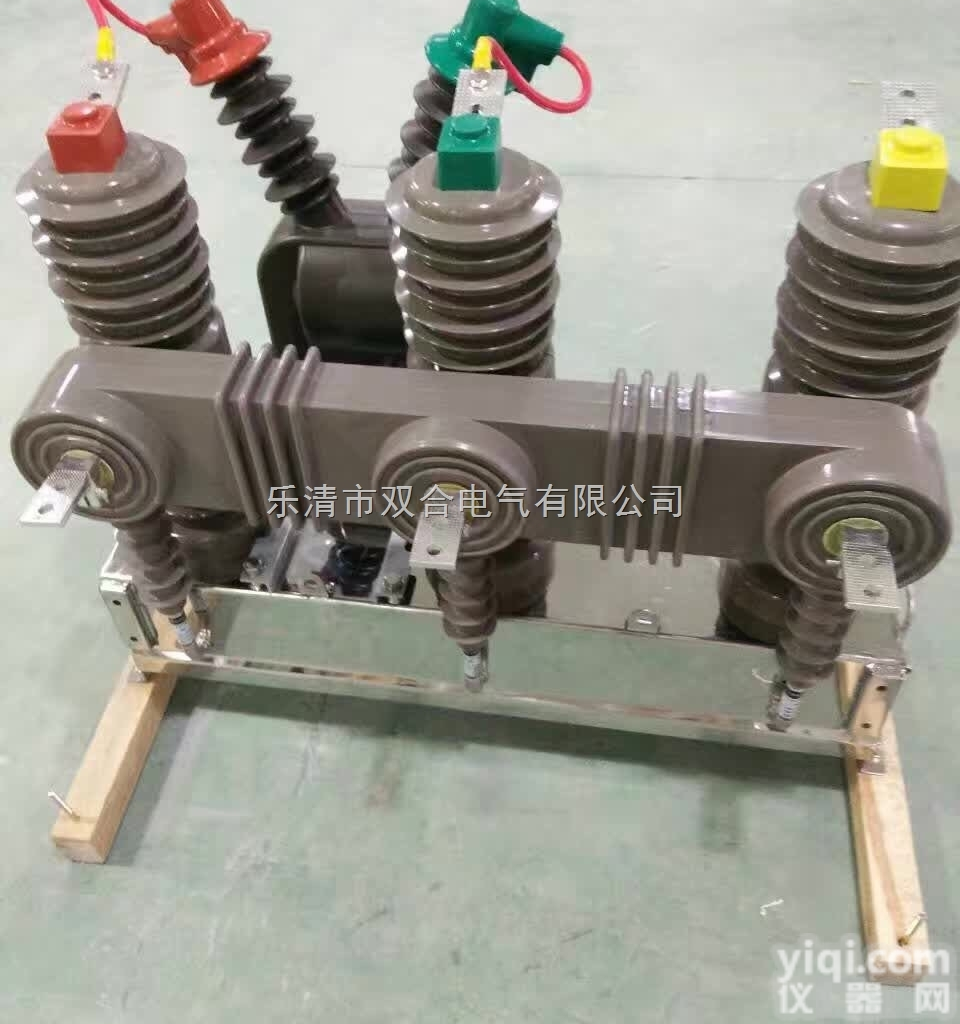

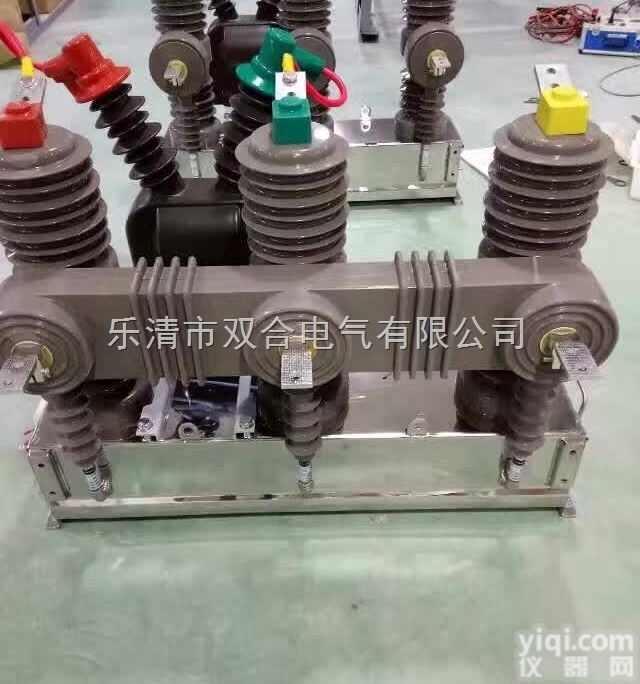

      ZW32型户外高压真空断路器由三相支柱和机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树脂固体或硅橡胶绝缘，具有耐高低温，耐紫外线，耐老化等优点；采用小型化的弹簧操动机构，合分闸能耗低，机构传动运输采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
      该真空断路器的合分闸可手动或电动操作及远程操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。操作机构新颖，简单，动作可靠，体积小，机械寿命达20000次。该高压真空断路器的安装方式可采用单杆或双杆座装方式。

二、技术参数

      1、额定电压：12kV

      2、额定电流：630/1250A

      3、额定频率：50Hz

      4、额定短路开断电流（有效值）：20/25kA

      5、额定短路电流开断次数：30

      6、额定短时耐受电流（峰值）：50/63kA

      7、额定短时耐受电流（4S）：20/25kA

      8、额定短路关合电流（峰值）：50/63kA

      9、1min工频耐受电压（相间、对地/断口）：42/49kV

      10、雷电冲击耐受电压峰值（相间、对地/断口）:75/85kV

      11、机械寿命：20000次

      12、额定操顺序：分-0.3s合分-180s-合分

      13、触头开距：9±1mm

      14、触头超行程：2.5±0.5mm

      15、平均合闸速度：0.6±0.2m/s

      16、平均分闸速度：1.1±0.2m/s

      17、合闸触头弹跳时间：≤2ms

      18、各相回路电阻：≤80μΩ

      19、合闸时间：20~60ms

      20、分闸时间：20~50ms

      21、三相不同期性：≤2mm

      22、相间ZX距：340±2
