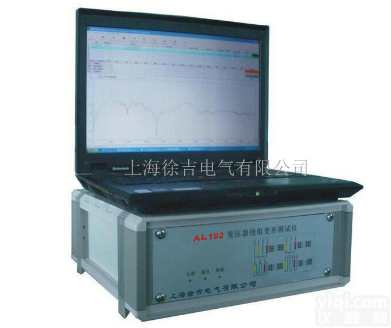

AL102 变压器绕组变形测试仪

产品信息

[艾尔电气  变压器绕组测试仪  产品简介]AL102 变压器绕组变形测试仪



绕组变形测试仪，用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

别名：变压器绕组测试、绕组测试仪、绕组变形测试仪、绕组测试等等。






[艾尔电气   变压器绕组测试仪   产品特征]AL102 变压器绕组变形测试仪



1、软件采用windows平台，兼容windows2000/winXP /windows vista/windows7。

2、软件带数据库功能，方便数据查询及比对。

3、可以同时加载6条曲线，曲线参数自动计算，自动诊断绕组的变形情况。

4、软件管理功能强大，自动保存环境条件参数，测量数据自动存盘、彩色打印。

5、软件人性化特点明显，测量的各种条件多为选择项使用人员更加的方便。

6、软件智能化程度高，只需要按一个键就可以完成所有的测量工作。

7、测试数据格式灵活，可以导出、导入各种测试数据。





[艾尔电气  变压器绕组测试仪   产品参数]


1、测试主机与PC接口：USB接口;

2、信号源：自带扫频的激励信号，信号输出Vpp为16V，输出阻抗为50Ω，输出频率范围：10Hz-10MHz;

3、两个采集通道高速同步采样通道，每通道采样率为100Msps;

4、采集通道输入阻抗：1MΩ/50Ω；

5、扫频测量范围：10Hz－10MHz ；

6、扫描间隔：小于1kHz ；

7、扫描方式：采用线形或者对数分布的扫频测量方式；

8、扫描频率精度：信号源输出信号的频率精度优于0.01%；

9、扫频测量频点：10Hz－10MHz，测量点数5000点；

10、测量范围：-100dB～20dB；

11、测量精度：±0.5dB（-100dB～20dB）；

12、供电：AC220V±10%(50Hz) ；

13、环境温度：-15℃～+50℃；

14、相对湿度：10%～90% 。





[艾尔电气 变压器绕组测试仪  产品选型]

根据用户具体要求，设计相应的产品配置方案。
