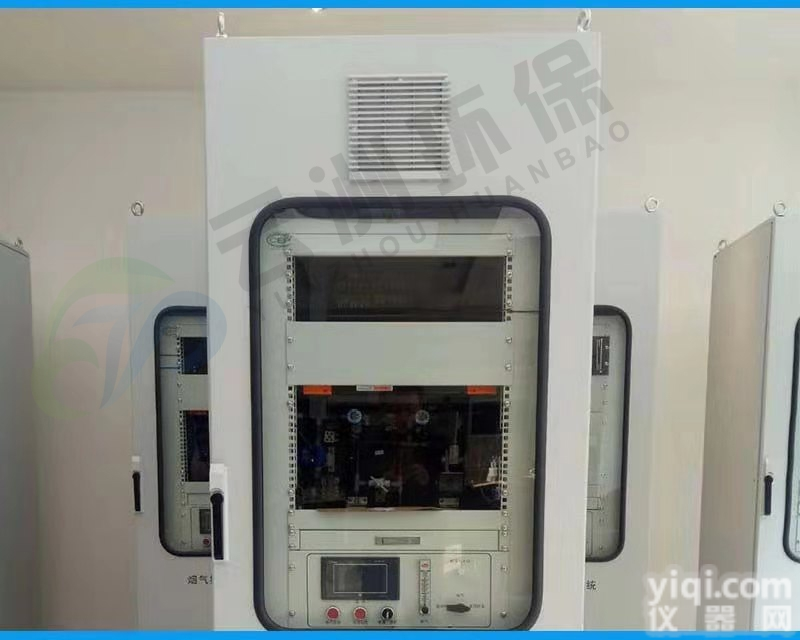

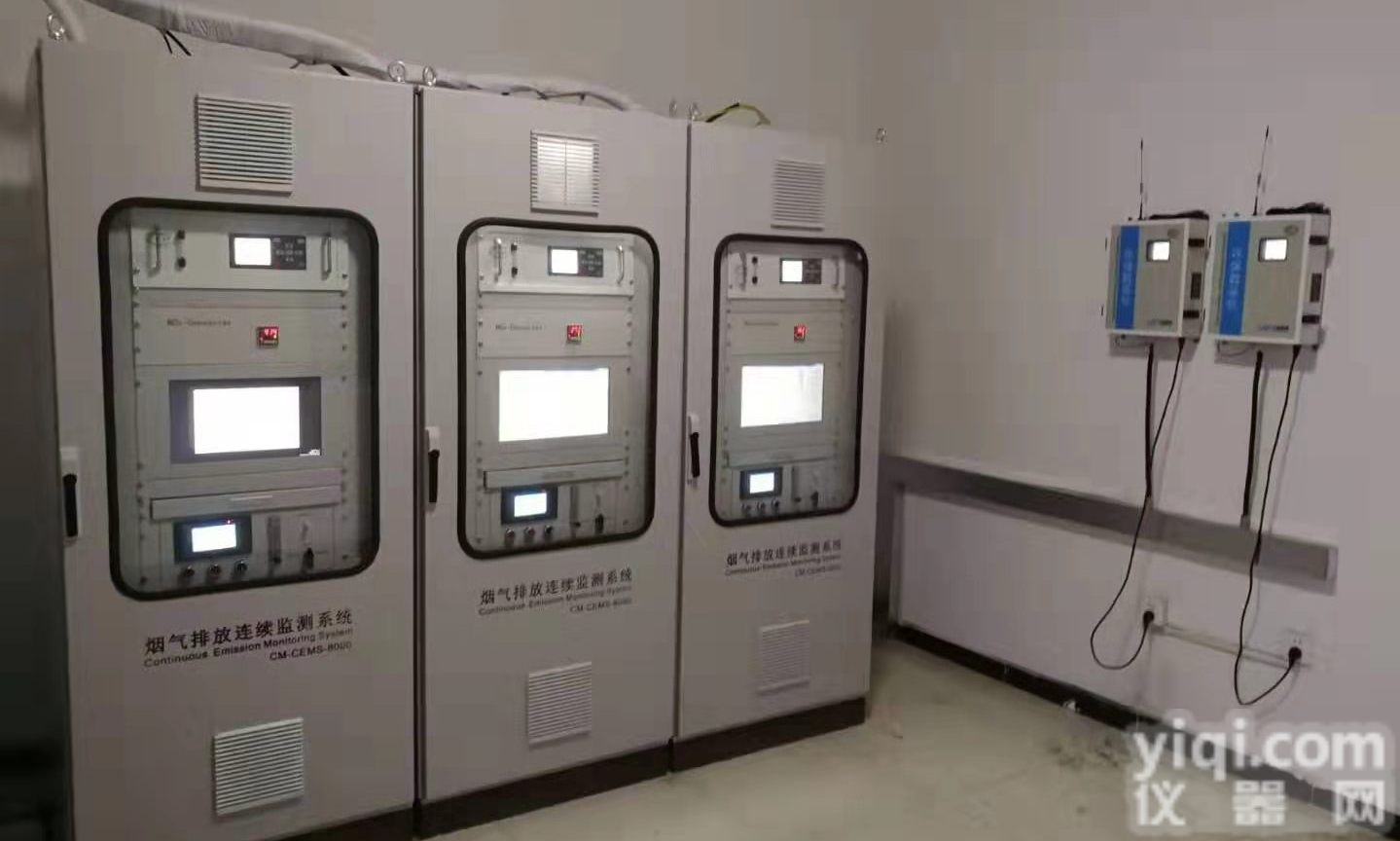

TK-1000 烟气在线监测设备

一、产品概述

   烟气连续在线监测系统运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

 二、 烟气排放连续监测系统（CEMS）是功能齐全，整体水平较高的固定污染源在线监测系统。主要由以下几个子系统组成：

    1、固态颗粒物连续监测子系统，采用激光后散射单点监测。

    2、气态污染物连续监测子系统多组分气体分析仪（SO₂、NO_X、CO、CO2、HCL、HF、NH3）

    3、烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统

    4、数据处理与远程通讯系统

三、产品特点

   维护方便，操作简单；

   气体室具有微伴热功能，减少透镜清洗周期；

   系统结构简单，集成度高；

   在引流泵的作用下，烟气经探头、伴热管线后直接进入气体室，测量SO2和NOx浓度，再进入氧化锆/湿度/引流泵模块后，直接排出，系统  构造简单，集成度高，维护方便；

   核心器件和算法全部自主研发；

   核心器件包括光源、光谱仪、气体室、湿度模块、粉尘仪等全部自主研发；

   DOAS算法自主研发，系统具有较强的市场竞争力。

四、主要功能

监测项目：烟尘（颗粒物）浓度、SO₂的（标准、湿基、干基和折算）浓度、烟气流速、烟气温度、烟气湿度、烟气含氧量等多项相关参数及统计排放率、排放总量等。

显示功能：全中文图形界面，可显示参数列表、实时曲线图、历史曲线图、历史数据、报警画面、报表等。

打印功能：定时打印和人工打印（包括画面、曲线、参数及报表）。

报警功能：超限报警、事故报警。

历史数据：完善的历史数据存储及显示功能，数据存储最小间隔可达1秒，存储量可达数年。

数据传输：系统的数据可通过局域网与其它计算机共享，也可以通过GPRS进行远程数据传输。

可扩展性：扩展性强，可根据政策和法规的改变随时增加新的内容。

通讯接口：RS232/RS422/RS485
