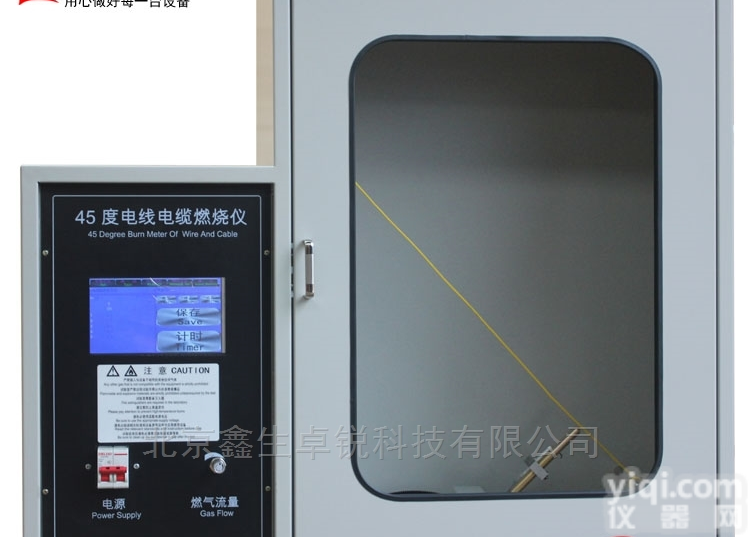

电线电缆燃烧试验仪

基本简介：电线电缆燃烧试验仪

1、单根电线电缆垂直燃烧试验是GB/T18380.11-2008、GB/T18380.12-2008、GB /T18380.21-2008、GB/T18380.22-2008、IEC60332-1、GB/T5169.14-2007 等标准规定的模拟单根电线电缆燃烧性能安全试验项目。

2、单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ，按一定电线电缆燃烧试验仪

的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃，以试品点燃、燃烧的持续时间和燃烧长度等来评

定其可燃性及着火危险性。
3、单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。

技术参数:

1、 燃烧器：内径Φ12mm ± 0.5mm（符合GB/T18380.11）及内径Φ9.5mm ± 0.5mm（符合GB/T18380.21）本生灯各一个

2、 试验倾角： 45°
3、 火焰高度：20mm ± 2mm 到190mm±1mm可调
4、 施焰时间: 0-999.9s±0.1s可调
5、 持焰时间: 0-999.9s±0.1s，自动记录，手动暂停
6、 燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )
7、 流量压力：带双流量表及压力表（燃气及空气）
8、 温度测试范围：0~1000℃
9、 火焰温度要求：从100℃±5℃升到700℃±3℃的时间在45秒±5秒之内
10、测温热电偶：Φ0.5mm进口铠装热电偶（K型）
11、试验过程：试验程序自动控制，无独立抽风
12、适用标准：GB/T18380.11-2008、GB/T18380.12-2008、GB/T18380.21-2008、GB/T18380.22-2008

13、箱体材料：不锈钢机箱

14、工作室尺寸：300x450x1200mm（0.16立方）,不带工作室门

15、设备外尺寸：600mm宽×450mm深×1450mm高
