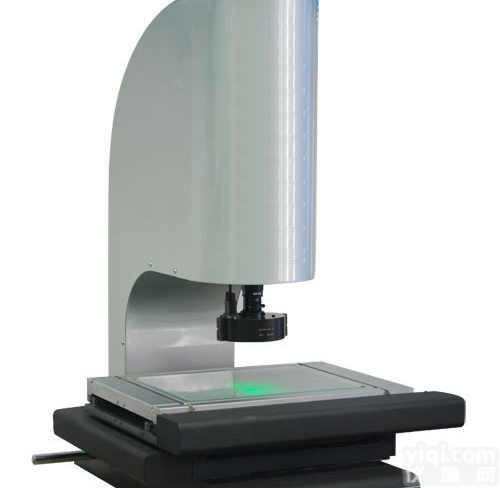

全自动精密影像测量仪

产品特点：全自动精密影像测量仪

• 自主开发QMS3D软件，可满足客户不同测量需求

• 具有快速自动对焦、自动寻边，强大的编程和自动测量功能

• 采用亚像素细分技术，提高边界分辨能力

• 配置操纵手柄，亦可软件程控

• SPC数据处理分析，大批量治具测量

•  X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳

• 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高

• 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量

• 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷

技术规格参数：全自动精密影像测量仪

• 型号		VMS-2515H			VMS-3020H	VMS-4030H
  工 作 台	金属台尺寸(mm)	450×280			500×330	606×466
  	玻璃台尺寸(mm)	306×196			350×250	450×350
  	运动行程(mm)	250×150			300×200	400×300
  X、Y、Z数显分辨力		0.5μm
  示值误差		E1XY=（2.5+L/100）μm(L为被测长度，单位：mm)
  截面原点一致性误差(μm)		E0≤20 (Z轴升降行程每100mm)
  外形尺寸（mm）		760×600×900			760×600×900	970×670×940
  仪器重量（kg）		146			168	266
  Z轴升降行程		150（可订购至300MM）
  仪器配件		1X 镜筒（标配）		0.5X 镜筒（选配）		工作距离（mm）
  变倍镜头		0.7-4.5X		0.7-4.5X
  附加镜		视频倍率	物方视场(mm)	视频倍率	物方视场(mm)
  0.5X（选配）		10-64X	22-3.4	5-32X	44-6.8	175
  1X（标配）		20-128X	11.1-1.7	10-64X	22-3.4	92
  2X（选配）		40-256X	5.5-0.9	20-128X	11.1-1.7	36
  品Pai电脑（标配）、操纵杆（标配）
  影像系统		1/2”彩色CCD摄像机；变倍镜头：品Pai变倍镜头（选购件）
  		变倍镜头倍率：0.7X~4.5X；视频倍率：20~128X（19.5”显示器，分辨率1440*900）
  		物方视场：11.1mm~1.7m
  电源：AC 100-240V 50/60Hz. 功率：250W (不包含电脑)
